Одной из последних перспективных разработок компании Caterpillar является гидравлический экскаватор Cat 336E H с гибридным приводом. Модель впервые была представлена еще в октябре 2012 г, а в этом году стала доступна для покупателей

Основной особенностью экскаватора Cat 336E H является гибридная гидравлическая система, обеспечивающая экономию топлива посредством улавливания и повторного использования энергии. Достигаемая в результате этого топливная эффективность на 50% превышает аналогичный показатель модели 336D. Среди преимуществ, которые дает эта система, - снижение расходов на топливо, снижение токсичности выхлопных газов и сокращение выбросов парниковых газов в атмосферу. Как утверждает производитель, все это достигается без ущерба для производительности, надежности, прочности и удобства эксплуатации в самых разных условиях.

Caterpillar строит планы по дальнейшему расширению модельного ряда гибридных экскаваторов. На очереди еще две модели - 336F H и 336D H.

Как и 336E H, модели 336F H и 336D H оснащены гибридным электронным программируемым насосом Cat (ESP). Модель 336F H будет оснащаться двигателем Cat C9.3 ACERT™, соответствующим требованиям стандартов на выбросы загрязняющих веществ Tier 4 Final/Stage IV. На экскаваторе 336D H будет устанавливаться двигатель Cat C9 ACERT, предназначенный для эксплуатации в странах, не применяющих стандарты на выбросы загрязняющих веществ Tier 4 Final/Stage IV.

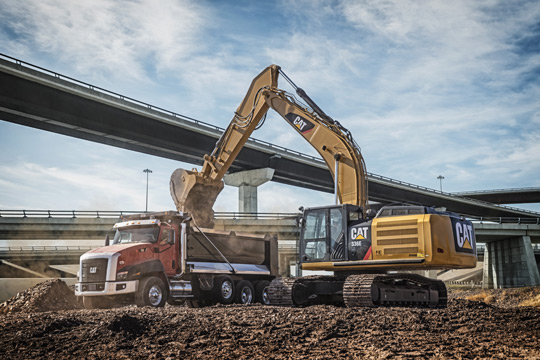

Экскаватор Cat 336E H с гибридным приводом

О гибридных технологиях Caterpillar рассказывает Кен Грей (Ken Gray), менеджер по международным продажам больших гидравлических экскаваторов с электрическим приводом, работающий в отделе экскаваторов Caterpillar.

По словам г-на Грея, ни одна из доступных коммерческих технологий не обеспечивает такую плотность мощности, как гидравлический привод, и именно поэтому компания Caterpillar выбрала эту технологию, чтобы обеспечить существенную экономию топлива. "Мы использовали стандартные гидравлические компоненты Cat, чтобы обеспечить экономию за счет роста масштабов производства, в результате чего удалось достичь существенного снижения затрат наших клиентов на владение моделью 336E H. Кроме того, они ничего не теряют в плане надежности, производительности, мощности, силы, скорости и эффективности работы машины. Дополнительным приятным преимуществом стало снижение уровня шума".

Основные составляющие технологии, применяемой в 336E H

С целью экономии топлива конструкция модели 336E H была задумана относительно простой и создана с использованием трех основных технологий:

  1. сокращение расхода топлива благодаря управлению мощностью двигателя с помощью включенного в стандартную комплектацию электронного программируемого (ESP) насоса Cat;
  2. оптимизация производительности при помощи клапана запатентованной системы адаптивного управления (ACS) Cat;
  3. повторное использование энергии при помощи гидравлической гибридной системы поворота, которая сохраняет энергию торможения механизма поворота платформы в аккумуляторах, а затем высвобождает эту энергию при ускорении поворота платформы.

Дополнительная информация об инновационном клапане системы адаптивного управления (ACS)

По сравнению с системами управления других производителей, доступными в настоящее время на рынке, система Caterpillar ACS обеспечивает интеллектуальное управление ограничениями расхода и потоком жидкости в системе. Являясь "мозгом" гидравлической гибридной системы, система адаптивного управления (ACS) содержит большое количество алгоритмов, обеспечивающих плавное управление рабочим оборудованием без потери мощности. Благодаря наличию системы адаптивного управления (ACS) и интеграции электронного программируемого насоса (ESP) с гибридной системой операторы не замечают изменений в управлении, гидравлической мощности и грузоподъемности машины.

Независимые измерительные клапаны системы адаптивного управления (ACS) способны управлять ограничениями для входного и выходного потоков каждого контура машины, обеспечивая максимальную производительность. Такая система адаптивного управления исключает необходимость использования дополнительных клапанов для регенерации потоков, поступающих в гидроцилиндры стрелы, рукояти и ковша, а также гидрораспределителя точного поворота платформы, так как сама поддерживает такие функции. Так как система встроена в гибридную систему поворота, она позволяет осуществлять точное и плавное управление и повысить производительность оператора. Кроме того, система адаптивного управления имеет функцию управления подогревом и обеспечивает автоматический подогрев гидравлического масла и системы клапанов в холодное время года, что также позволяет повысить производительность и увеличить срок службы компонентов машины. Это способствует снижению расходов на владение и эксплуатацию.

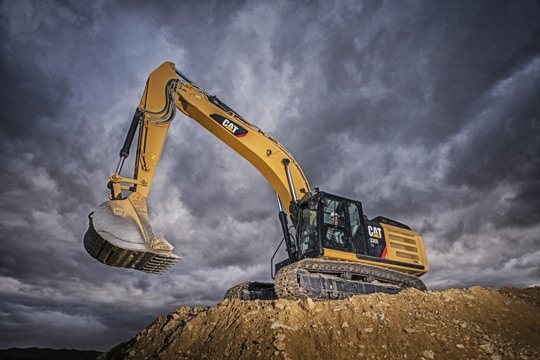

Экскаватор Cat 336E H с гибридным приводом

Экономия топлива и возврат вложений в гибридные технологии

Заказчикам гарантируется снижение расхода топлива 336E H на величину до 25% по сравнению со стандартным экскаватором 336E и до 50% - по сравнению с моделью 336D при эксплуатации в самых разных условиях. Все три составляющие технологии - сохранение, оптимизация и повторное использование - объединены с целью максимальной экономии топлива при выполнении различных задач. Точное время возврата начальных инвестиций в модель 336E H будет зависеть от цен на топливо, областей применения машин и количества часов эксплуатации машины в год. При текущих ценах на топливо и использовании 336E H на высокопроизводительных работах по оценкам Caterpillar клиенты могут рассчитывать на возврат инвестиций в эту модель гибридного экскаватора в течение всего лишь одного года, хотя обычно это занимает до 18 месяцев.

Двигатель, топливо и ходовая часть

Модель 336E H оснащается двигателем Cat C9.3 ACERT, предназначенным для работы на дизельном топливе с очень низким содержанием серы или на смеси биодизельного топлива B20. Высокий расход жидкости гидросистемы рабочего оборудования и высокое давление срабатывания главного предохранительного клапана способствует выработке высокой гидравлической мощности. Экскаватор 336E H может работать с ковшом вместимостью до 2,55 м3, а также использовать для работы самое разное навесное оборудование: от гидроножниц и мультипроцессоров до гидравлических дробилок и рыхлителей.

Стандартная усиленная ходовая часть 336E H и противовес массой 4,9 т в совокупности создают надежную платформу для копания, подъема грузов и использования рабочего оборудования. Удлиненная стрела для тяжелых условий эксплуатации может использоваться в комбинации с рукоятью длиной 3,2 м или 3,9 м.

Дополнительные функции

Рабочее место оператора экскаватора 336E H отличается комфортом и низким уровнем шума, что положительно сказывается на эффективности работы оператора. Доступны сиденья с пневматической подвеской и подогревом. Джойстики можно отрегулировать в соответствии с предпочтениями оператора, в том числе выбрать схему изменения управления на мониторе. Машина также оснащается автоматической системой климат-контроля, обеспечивающей стабильное поддержание заданной температуры в кабине. Модель 336E H спроектирована с учетом снижения трудоемкости обслуживания и обладает такими преимуществами, как доступ с уровня земли к основным точкам обслуживания, электрический топливоподкачивающий насос топливной системы, вынесенный кран для слива воды и отстоя из топливной системы и индикатор уровня топлива для предотвращения переполнения топливного бака. В числе прочих средств обеспечения безопасности модель 336E H обладает встроенной конструкцией защиты при опрокидывании (ROPS), противоскользящими поверхностями, программируемыми галогенными фарами, верхним и нижним окнами, которые можно легко хранить в кабине, большим потолочным люком и системой камер заднего вида.

Технические характеристики гидравлического экскаватора Cat 336E H:

Эксплуатационная масса, макс. 37 200 кг
Номинальная полезная мощность (SAE) 230 кВт
Макс. глубина копания, стандарт. 7490 мм
Макс. глубина копания, длинн. 8190 мм
Расход жидкости гидросистемы, макс. 570 л/мин
Давление в гидросистеме, осн. 35 000 кПа
Макс. давление 37 000 кПа
