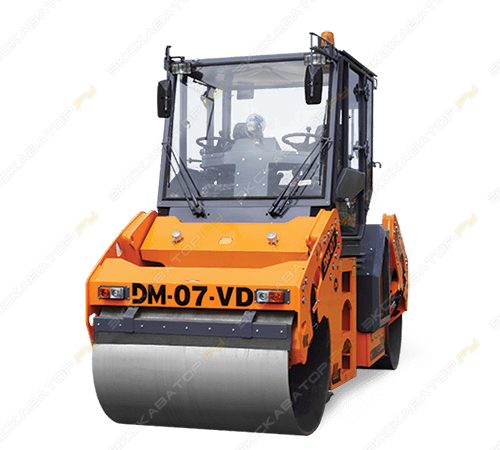

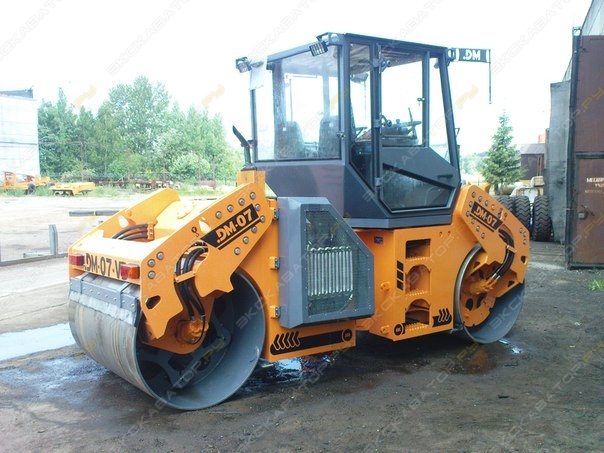

Каток дорожный двухвальцовый вибрационный самоходный DМ-07-VD,
Масса эксплуатационная 8000 кг,
Ширина уплотняемой полосы 1500 мм,
ДВС ММЗ Д-243 (78 л.с.) CUMMINS (80 л.с.).
Каток дорожный двухвальцовый вибрационный самоходный DМ-07-VD предназначен для уплотнения песчаных и щебенистых грунтов при больших, средних и малых объемах работ по устройству покрытий и оснований на автомобильных, городских дорогах общего пользования.
DM-07-VD Технические характеристики:
Тип рамышарнирно-сочлененная
Масса катка, конструктивная / эксплуатационная, т 7,7 / 8,5
Количество приводных вальцов, шт 2
Количество вибрационных вальцов, шт 2
Диаметр вальца, мм 1140
Ширина уплотняемой полосы, мм 1500
Линейная статическая нагрузка на ось, кг/см 28,3
Толщина обечайки вальца, мм 18
Скорость максимальная , км/ч 12
Наименьший радиус поворота по внутреннему следу, мм 5500
Наименьший радиус поворота по наружному следу, мм 7000
Преодолеваемый подъем на уплотненном покрытии,град 15
Угол поперечной устойчивости, град 15
Тип трансмиссии гидростатическая
Двигатель ММЗ Д-243 / Cummins 4BTA3.9-C80
Мощность двигателя, кВт (л.с.)57,4 (78,0)/ 60,0 (80,0)
Габаритные размеры (длина — ширина — высота), мм 4490 — 1665 — 3000
База, мм 3350
Клиренс, мм 350
Угол поворота +/-, град 30
Угол качания +/-, град 10
Режимы работы вибровозбудителя Режим 1 / Режим 2
Номинальная амплитуда колебаний вальца, мм 0,36 / 0,65
Частота колебаний вальца, Гц 40 / 40
Центробежная сила вибровозбудителя, кН 35 / 60
Топливный бак, л 110
Гидравлический бак, л 66,5
Водяной бак, л 615
Система подачи воды:
Тип напорный
Количество насосов 2
Количество форсунок 6
Электрооборудование, В 24
Преимущества катка DM-07-VD:
- Высокая эффективность
Оптимальное сочетание частоты вибрации и амплитуды
Улучшенная маневренность и плавность движения посредством гидравлического привода
Ширина уплотняемой полосы 1500 мм
Регулируемая подача смачивающей жидкости на валец под давлением
Работа тандемного дорожного катка без дозаправки в течение 14 часов
- Расширенные возможности
Возможность переоборудовать тандемный каток в комбинированную модель
Возможность использования на ЩМА
Возможность работать у высоких бордюров до 550 мм
- Удобство в эксплуатации
Износостойкое маслоотражающее покрытие
Минимальный угол разворота самоходного катка — 5500 мм
- Эргономичное рабочее место
Новый эргономичный дизайн кабины
Два кресла для улучшенного обзора при работе
Две двери для быстрого и удобного доступа в кабину
- Сервис и обслуживание
Удобный доступ к точкам обслуживания
Возможность перевозки на тралах до 1000 мм без снятия кабины
Возможность транспортировать 2 единицы техники на одном трале одновременно
- Основные комплектующие:
Двигатель ММЗ Д-243
Насосы PVS90 по лицензии «Sauer Danfoss»
Гидромоторы «PSM» по лицензии «Bosch Rexroth»
Планетарные редуктора PMP (Италия)
Фитинги фирмы «CAST» (Италия)
Оборудование
- Базовая комплектация:
Кабина с двумя дверями
Два операторских кресла
Солнцезащитный козырек
Боковые зеркала заднего вида
Передние стеклоочистители
Дистанционное включение массы
Индикаторы температуры двигателя, давления масла
Индикатор оборотов двигателя и напряжения
бортовой сети
Индикаторы температуры и запаса
гидромасла и запаса топлива
Система орошения вальца под давлением
Интервальное регулирование системы орошения вальцов
Проблесковый маячок
Передние и задние фары
Место под номерной знак с подсветкой
Коррозионностойкое покрытие баков гидравлики и системы орошения
- Дополнительные опции:
Кондиционер

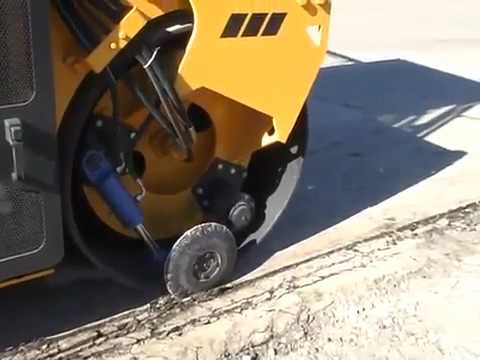

Механизм обработки кромки АБС (в комплекте диск отрезной)
Диск уплотнения кромки
Ролик укаточный
