Дизель самосвала характеризуется самой большой в своем классе мощностью. Кроме того, он обеспечивает более высокие ускорение и скорости движения при высокой удельной мощности (в л.с. на 1 т перевозимого груза). Высокий крутящий момент на малых оборотах двигателя, впечатляющее ускорение при низком расходе топлива гарантируют максимальную производительность самосвала. Двигатель в стандартной комплектации оснащается электронной системой управления Quantum, системами мониторинга и предварительной смазки Cummins Cense. Гидротрансформатор Komatsu, смонтированный в одном блоке с муфтой блокировки, имеет электронное управление режимами работ и нагрузкой.

Автоматическая коробка скоростей и трансмиссия самосвала установлены на эластичных резиновых подушках, гасящих и смягчающих вибрационные воздействия от двигателя и ударные - при движении машины по внутрикарьерным дорогам. Гидравлическая цепь управления трансмиссией состоит из отдельных контуров, каждый из которых снабжен дополнительным охладителем трансмиссионной жидкости. Двигатель и гидротрансмиссия обеспечивают скорости движения самосвала (порожнего, при сопротивлении качению 2%) в диапазоне от 11км/ч на 1-й передаче до 58 км/ч на 7-й передаче, и заднего хода - 9.4 км/ч.

На самосвале установлена просторная кабина с круговым герметичным остекленением из плоских стекол с конструкцией защиты при опрокидовании ROPS/FOPS, обеспечивающими прекрасный обзор фронта работ, комфортные и безопасные условия труда водителя. Для этого кабина закреплена на раме машины на подушках, амортизирующих вибрации двигателя и трансмиссии и удары, возникающие при движении самосвала по внутрикарьерным дорогам. Приборная панель - эргономичная, обеспечивающая легкую читаемость показаний приборов и простую доступность в управлении самосвалом. Кроме того, в целях создания безопасных условий труда кресло водителя выполнено регулируемым в пяти позициях, подвешено на демпфирующих подушках и снабжено ремнями безопасности шириной 78 мм, а рулевая колонка - телескопической конструкции, с возможностью регулирования угла ее наклона. Все колеса HD 1500-7 оснащены многодисковыми тормозами мокрого типа, которые развивают самые большие замедляющие усилия среди самосвалов этого класса. Такая конструкция тормозов и полностью гидрофицированные а системы их управления обеспечивают низкие эксплуатационные расходы и высокую их надежность.

Многодисковые тормоза мокрого типа и полностью гидрофицированные системы их управления обеспечивают малые эксплуатационные расходы и высокую надежность в работе, так как они (тормоза) полностью изолированы от попадания грязи, что уменьшает их износ.

Рабочие тормоза и тормоза-замедлители изолированы от других гидросистем самосвала в целях гарантирования их надежности. В парковочном тормозе самосвала применено пружинное вложение, скомбинированный с тремя сухими дисками, смонтированными в виде входной обоймы к дифференциалу. Полностью гидравлические системы управления тормозами исключают применение пневмосистемы: сброс воздуха не требуется, а проблемы, возникающие в связи с конденсацией воды из воздуха, которая может привести к загрязнению, коррозии и замерзанию - полностью исключены. Эффективные и плавные тормозные характеристики самосвала обеспечивает система клапанов пропорционального распределения давления гидрожидкости (РРС), которая очень точно и дозировано определяет величину давления гидрожидкости на каждый тормозной узел машины.

На приборной панели кабины самосвала размещена вспомогательная кнопка для включения в действие тормозов. Нажатием этой кнопки вводятся в работу мокрые многодисковые тормоза на всех колесах. Также благодаря этой кнопке тормоза автоматически включаются в действие при падении давления гидрожидкости в тормозной цепи ниже определенного уровня.

Приборная панель самосвала обеспечивает постоянный визуальный контроль над техническим состоянием основных агрегатов и узлов. В случае возникновения неполадки или приближении признаков нарушения нормального режима их работы на панели появляются в световой и цифровой формах предупредительные сигналы и информация, подсказывающая водителю порядок его действий. Все неисправности в работе машины регистрируются и в кодированном виде сохраняются для последующего считывания на портативный компьютер сервисной службы.

Главная особенность конструкции HD 1500-7 состоит в необычно повышенной укомплектованности самосвала различными системами автоматического управления, блокировки, диагностики и поддержания устойчивых режимов его работы с заданными параметрами при движении в конкретных горнотехнических условиях карьеров.

Кроме вышеупомянутых систем и устройств самосвал оснащен системой ARSC - автоматического поддержания постоянной скорости при движении самосвала под уклон, которая позволяет водителю выставить (назначить) с помощью специального джойстика фиксированную скорость, сосредоточив все внимание только на управлении движением самосвала по карьерным съездам. Система предоставляет возможность водителю устанавливать скорости, изменяя их с шагом от ±1 км/ч до ±5 км/ч, простым нажатием кнопки джойстика, расположенного на приборной панели, и, в конечном итоге, подобрать оптимальную скорость движения самосвала под уклон.

При этом система ведет постоянный контроль над температурой масла, охлаждающего тормоз-замедлитель, так что при нагревании масла выше допустимой температуры скорость движения самосвала автоматически снижается. Система AISS предназначена для быстрого отвода в автоматическом режиме тепла охлаждающей жидкости двигателя и использования этого тепла для обогрева (охлаждения) кабины самосвала. При этом система обеспечивает работу двигателя в режиме холостого хода с числом оборотов коленвала 1000 об/мин при температуре охлаждающей жидкости 30°С или ниже. Если температура жидкости поднимается выше 30°С система обеспечивает снижение числа оборотов двигателя до уровня 650 об/мин.

Кроме того, самосвал оснащен системой ASR для автоматического регулирования тягово-сцепных усилий, развиваемых ведущими колесами. Эта система поддерживает на максимальном уровне тягово-сцепные характеристики путем предотвращения проскальзывания задних ведущих колес в любую сторону. Смазка пар трения и механизмов самосвала обеспечивается автоматической системой Lincoln Autolube.

Самосвал HD 1500-7 характеризуется следующим рядом конструктивных особенностей. Подвеска передних колес - независимая, типа MacPherson, закрепленная на А-образной раме, установленной между каждым колесом и основной рамой самосвала.

Увеличенное расстояние между передними колесами и главной рамой самосвала увеличивает угол поворота колес. Понятно, что чем больше угол поворота колеса, тем меньше радиус разворота самосвала. Благодаря такой конструкции передней подвески минимальный радиус разворота самосвала составляет 12.2 м. Телескопические амортизаторы независимой подвески передних колес обеспечивают плавный ход и комфортную управляемость самосвала при движении по карьерным дорогам.

Удлиненная колесная база, широкая колея и исключительно низкий центр тяжести позволяют самосвалу развивать высокие рабочие скорости движения и большую производительность на транспортировании карьерных грузов. Большая погрузочная площадь кузова (при его ширине 5.70 м и длине 7.67 м) делает процесс загрузки самосвала технологически простым - с минимальными просыпями пород через борта кузова как при загрузке, так и движении груженого самосвала по дорогам. Объем породы, размещаемой в кузове (с «шапкой») - 78м3.

Оснащение трансмиссии самосвала системой Skip-shift по зволяет при движении груженой машины на подъем двигаться с автоматически подбираемой скоростью на передаче, соответствующей крутизне подъема дороги. В результате за время движения самосвала на подъем количество переключений передач оптимизируется, чем обеспечивается плавность его хода, снижаются просыпи груза и повышается комфорт работы водителя.

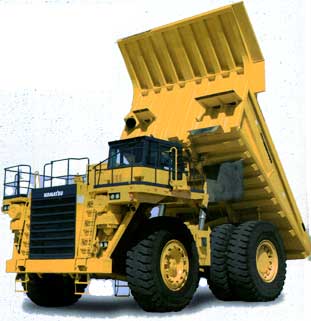

Самосвал оснащается плоскодонным кузовом, изготавливаемым из высокопрочной и износостойкой стали твердостью 400 НВ, что обеспечивает превосходную жесткость, большой срок службы и низкие эксплуатационные расходы. Кроме того, борта и днище кузова упрочнены ребрами жесткости. Днище выполняется из листов проката толщиной 19 мм, передняя стенка - из листов 12 мм, борта - из листов 9 мм. Зимой кузов подогревается выхлопными газами двигателя, направляемыми в полости днища и бортов. Кузов самосвала при разгрузке опрокидывается под углом 45° с помощью двух 3-х ступенчатых рабочих цилиндров новой конструкции, обеспечивающей гашение динамических колебаний, плавную и надежную выгрузку груза. Кроме того, конструкция каркаса кузова понижает скорость его опускания после разгрузки с тем, чтобы уменьшить динамическое воздействие на раму и подвеску самосвала. Время подъема груженого кузова и опускания порожнего - по 15 сек.

В хвостовой части рамы самосвала в районе задней оси укреплена консоль с фонарями: габаритными, тормозными, мигающими и заднего хода, а также со звуковым сигналом, включающимся при движении самосвала задним ходом. Все гидравлические цепи самосвала снабжены охладителями большого объема, призванными повысить надежность работы компонентов в период внезапного повышения температуры гидрожидкости. С этой же целью каждая гидравлическая цепь, кроме основного фильтра, имеет дополнительный линейный фильтр фш = 3 мин), устанавливаемый перед управляющим клапаном цепи.

На самосвале установлена система VHMS - для дистанционного мониторинга технического состояния жизненно важных агрегатов и узлов. С помощью этой системы конструкторы, персонал завода-изготовителя и дистрибьюторы могут получить при необходимости полный набор информации о работе самосвала. Для выпуска самосвала HD 1500-7 на собственных заводах фирмы Komatsu изготавливаются гидротрансформаторы, трансмиссии, гидроцилиндры и электрокомпоненты.

Самосвал выпускается в интегрированной производственной системе, обеспечивающей строгое соблюдение стандартов качества на производственных мощностях, расположенных в Америке и в Японии.

В зависимости от географического расположения заказчика изготовление для него машин будет размещено там, откуда их транспортировка потребует меньших расходов и затрат времени. Так как первые российские заказчики HD 1500-7 находятся в районах Крайнего Севера России, то сейчас самосвал адаптируется к работе в климатических условиях -40°С. Этот специальный заказ для России размещен на американских производственных мощностях. И это не предел, т.к. есть возможность изготовить самосвал в арктическом исполнении, т.е. на -50°С. Надо отметить, что изначально самосвал HD 1500-7 создавался для работы в температурно-климатических условиях до -30°С.

В случае необходимости, по желанию заказчиков, на машину может быть установлен предпусковой подогреватель. Такая опция необходима для нормальной эксплуатации самосвалов в районах, где отсутствует инфраструктура обслуживания техники.
