Шарнирно-сочлененная стрела состоит из нижней и верхней секций сварной конструкции трубчатого сечения. Стрела воспринимает нагрузки от ковша с рукоятью и передает их на поворотную платформу и подвеску стрелы. Рукоять соединена со стрелой подвижно качающимся седловым подшипником. Ковш подвешен на подъемном канате, огибающем головные блоки на стреле. Подвеска стрелы шарнирно соединена с двуногой стойкой, передающей нагрузки от стрелы на поворотную платформу.

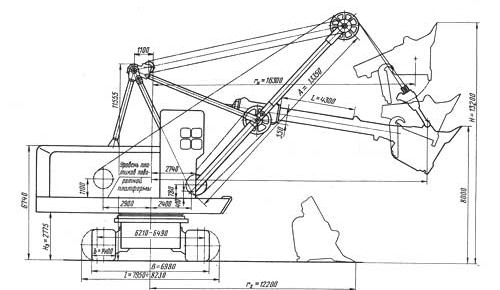

Рис. 1 Схема рабочих размеров машины
Поворотная платформа служит основанием для установленных на ней механизмов и рабочего оборудования и составляет вместе с ними поворотную часть машины. Рама поворотной платформы является одновременно корпусом противовеса экскаватора. На поворотной платформе установлены подъемная лебедка, механизм поворота, напорная лебедка, компрессор, кузов, кабина машиниста с органами управления.
Поворотная платформа опирается на роликовый круг, лежащий на кольцевом рельсе ходовой тележки, и соединяется с ходовой тележкой центральной цапфой. Ходовая тележка служит опорой всей вращающейся части. Конструктивно ходовая тележка состоит из нижней рамы сварной конструкции, гусеничного хода, ходовых механизмов индивидуального привода гусениц и зубчатого венца с роликовым кругом. Напорный механизм служит для сообщения рукояти возвратно-поступательного движения. Механизм состоит из напорной лебедки и канатов. Лебедка имеет привод от электродвигателя, соединенного с редуктором фрикционной муфтой предельного момента. На выходные валы редуктора насажены барабаны.

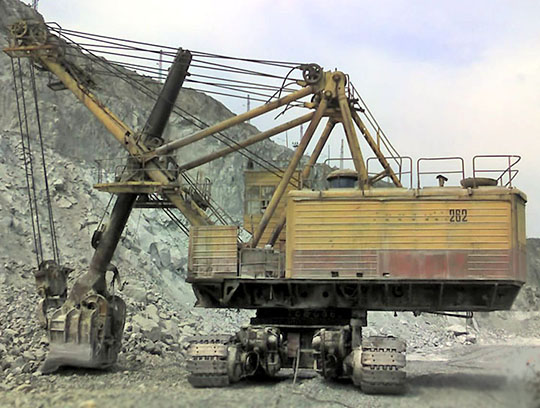

Источник фото: techstory.ruХодовая тележка экскаватора служит опорой всей вращающейся части
Торможение напорного механизма при работе осуществляется противотоком. Для затормаживания механизма напора при остановке машины и обесточивший экскаватора предусмотрен колодочный пневматический тормоз, унифицированный с тормозами механизма подъема. Подъемный механизм служит для подъема и опускания ковша. Механизм состоит из подъемной лебедки и канатов. Лебедка приводится в движение двумя электродвигателями, соединенными с редуктором двумя упругими муфтами. На выходные валы редуктора насажены барабаны, на которых крепятся подъемные канаты .

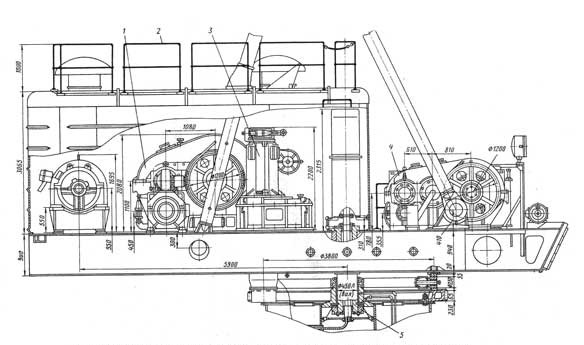

Рис. 2 Расположение оборуджрудования на поворотной платформе
Торможение подъемного механизма при работе осуществляется противотоком. Для затормаживания механизма подъема при остановке машины и обесточивании машины предусмотрены два колодочных пневматических тормоза, унифицированных с тормозом механизма напора. Поворотный механизм служит для вращения поворотной платформы с механизмами и рабочим оборудованием. Привод поворота осуществляется двумя одинаковыми механизмами, каждый из которых состоит из электродвигателя и редуктора. На верхнем коническом конце вала каждого электродвигателя установлен тормозной шкив для колодочного тормоза, предназначенного для затормаживания механизма поворота при передвижении машины, на стоянке и при аварийном обесточивании, а на нижнем конце закреплена шестерня, являющаяся ведущей шестерней редуктора поворота.
Консольный выходной вал редуктора заканчивается бегунковой шестерней, сцепленной с неподвижным зубчатым венцом, расположенным на нижней раме ходовой тележки машины, Пневматическая схема служит для управления тормозами поворота, подъема и напора, обдува сжатым воздухом электрооборудования и механизмов, управления входной лестницей, подачи сигнала и привода различного пневматического инструмента.

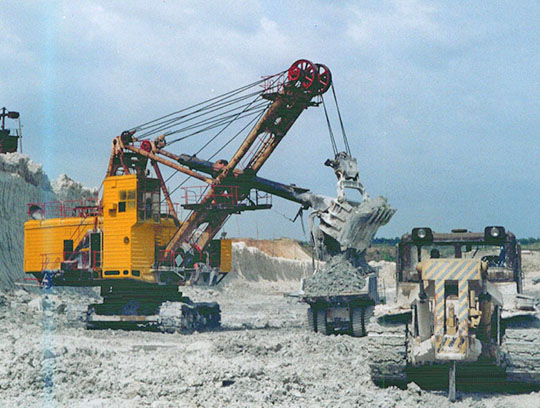

Источник фото: techstory.ruЭКГ 8И, выпущенный в 1980 году
Воздух нагнетается компрессорной станцией, которая состоит из компрессора ВВ-О7/8 с приводом от электродвигателя и двух последовательно соединенных воздухосборников. Общий объем воздухосборников 47 л. На всасывающем патрубке компрессора установлен воздушный фильтр. На нагнетательной трубе перед воздухосборником установлены маслоотделитель со спускным краном и обратный клапан. Ходовой механизм служит для перемещения машины и состоит из электродвигателя, тормоза, редуктора и бортовых передач гусеничного хода. Электродвигатель установлен на корпусе редуктора, который прикреплен к гусеничной раме, и соединен с ним эластичной муфтой, служащей одновременно тормозным шкивом электромагнитного тормоза.
Новым в практике отечественного и зарубежного экскаваторостроения для машин данного класса является установка раздельного привода на каждую гусеницу механизма хода. Зубчатые передачи всех механизмов заключены в пыленепроницаемые масляные ванны, а их валы смонтированы на подшипниках качения.Механизмы, расположенные на поворотной платформе (кроме напорного), закрыты металлическим кузовом, который снабжен принудительной вентиляцией и внутренним освещением. Поднятая над кузовом кабина машиниста обеспечивает хорошую обзорность, просторна, герметизирована, снабжена системой отопления, вентиляци обогрева стекол.
.jpg "Масса противовеса ЭКГ 8И может достигать 33 тонны")

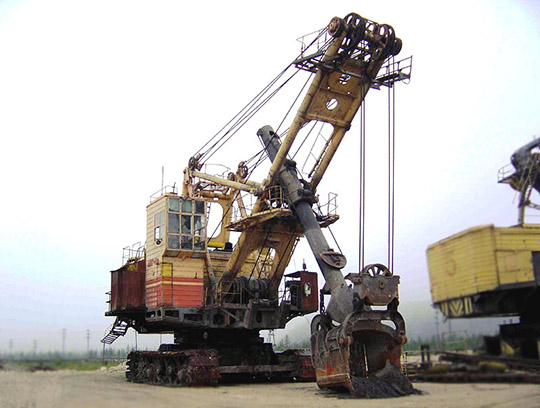

Источник фото: techstory.ruМасса противовеса ЭКГ 8И может достигать 33 тонны
Карьерный гусеничный экскаватор имеет ряд вспомогательных механизмов, обеспечивающих выполнение ремонтных и монтажных работ. В случае необходимости экземпляр может быть переоборудован в экскаватор ЭКГ-4у или ЭКГ-6,Зус. Для этого необходимо только произвести замену рабочего оборудования (стрелы, рукояти, ковша, подвески стрелы). Основные узлы унифицированы с соответствующими узлами экскаватора ЭКГ-4у, ЭКГ-6,Зус. Каждый экскаватор снабжается комплектами инструмента и запасных частей. Масса инструмента и приспособлений - 1 040 кг, запасных частей (механической части) - 7 400 кг, запасного электрооборудования - 1 300 кг, противовеса (заводом не поставляется) - 27-33 т.
