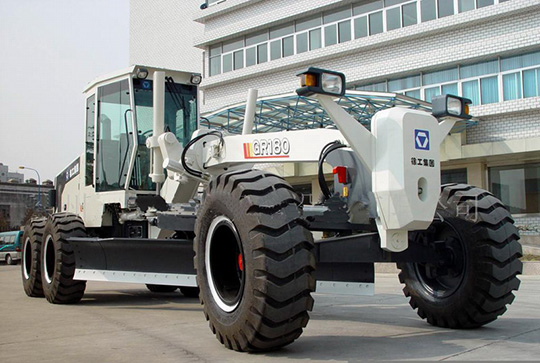

Источник фото: xcmg.ruФото XCMG GR180
Технические характеристики XCMG GR180
На данной модели автогрейдера производства XCMG установлена гидромеханическая трансмиссия. Количество передач переднего хода - шесть, заднего - три. Передние колеса возможно поворачивать на 50 градусов, угол их наклона достигает 17 градусов. Передний мост - качающийся (на 15 градусов). Также приведем значение угла поворота рамы, оно составляет 27 градусов. Коробка передач с гидроусилителем имеет электрическое управление, конструкторами было отдано предпочтение модели, выпускаемой компанией ZF. Ось переднего моста является сварной, с изменяемым развалом колес, выполнена из стали. Конструкция заднего моста предусматривает наличие центрального одноступенчатого конического редуктора. Установлен самоблокирующийся дифференциал NO-SPIN. Привод планетарных колесных редукторов является цепным.
Колесная формула | 6x4 |
Максимальная скорость переднего хода | 38 км/ч |
Максимальная скорость заднего хода | 23 км/ч |
Радиус поворота | 7,3 м |
Преодолеваемый уклон | 20 градусов |
Размер шин | 17.5-25RP12 |
Давление в шинах | 260 кПа |
Давление в трансмиссионной системе | 1,3-1,8 МПа |
Топливный бак автогрейдера XCMG GR180 рассчитан на 280 л дизеля. Приведем также данные о вместимости прочих заправочных емкостей: система охлаждения - 50 л, трансмиссия - 28 л, коробка передач - 26 л, гидросистема - 110 л.
Источник фото: exkavator.ru/tradeМощность двигателя автогрейдера составлет 138-140 кВт
Основу тормозной системы модели составляют одноконтурные маслопогружаемые гидравлические тормоза (они встроены в ступицы четырех колес). Средние и задние колеса оборудованы тормозами барабанного типа, используются компоненты производства Rexroth. Для обеспечения еще большей безопасности присутствуют встроенные пневмогидроаккумуляторы, благодаря которым машина можент затормозить и при заглохшем двигателе. Парковочный тормоз установлен также барабанного типа.
Рама - сварная, коробчатого сечения.
Масса, габариты XCMG GR180
Автогрейдер весит 15 400 кг, тяговое усилие составляет 84 кН.
Габаритная длина | 8 900 мм |
Габаритная ширина | 2 625 мм |
Габаритная высота | 3 470 мм |
Дорожный просвет | 430 мм |
Расстояние между мостами | 6 266 мм |
Расстояние между средними и задними колесами | 1 639 мм |
Двигатель
Автогрейдер XCMG GR180 комплектуется одним из двух двигателей: или Cummins CTAA8.3, или Shanghai SC8D190G2B1. Мощность первого дизеля составляет 138 кВт (при 2 200 об/мин), второго - 140 кВт (2 300 об/мин). Объем двигателя - 24 л.
Кабина, рабочее оборудование
Основной рабочий орган - грейдерный отвал. XCMG GR180 комплектуется отвалом, размеры которого составляют 3 965x610 мм. При работе рабочий орган возможно поднимать на 450 мм, максимальное заглубление - 500 мм. Отвал имеет функцию поворота (на 90 градусов) и наклона (на 28-70 градусов). Ножи имеют двухстороннюю заточку. Поворотный круг оснащается противоизнашивающимися накладками.
Источник фото: avto-baza.kzФото XCMG GR180
По дополнительному заказу покупателям предлагается передний (бульдозерный отвал) и рыхлитель (кирковщик). Бульдозерный отвал, как и грейдерный, имеет двойной поворотный круг. Рабочее давление в гидравлической системе составляет 18 МПа. В распоряжении оператора - современное регулируемое по высоте кресло. Приборная панель изготовлена американской компанией Curtis (также доступен вариант от VDO, Германия). Помимо таких опций, как система защиты ROPS, кондиционер и отопитель, возможна установка системы автоматического нивелирования (предлагается ультразвуковая или лазерная версия, производители - Topcon или MOBA). В последнем случае на автогрейдер монтируются датчики определения продольного и поперечного наклона, а также датчик поворота отвала: данные сенсоры помогают с максимальной точностью определить наклон ножа. Если же необходимо следить за положением отвала относительно вертикальной плоскости, могут быть установлены специальные ультразвуковые и лазерные сенсоры.
Техническое обслуживание
Легкий доступ к основным узлам автогрейдера XCMG GR180 обеспечивается благодаря откидывающему капоту.
Аналоги
К аналогам данной машины можно отнести следующие модели: Zoomlion PY190B, Zoomlion PY190D, Zoomlion PY190, SDLG LGG8180, Sinoway SWG180, Sinomach PY180M, Sinomach PY200M, Sinomach PY200MH, LGMG MG180, Shantui SG16-3.
