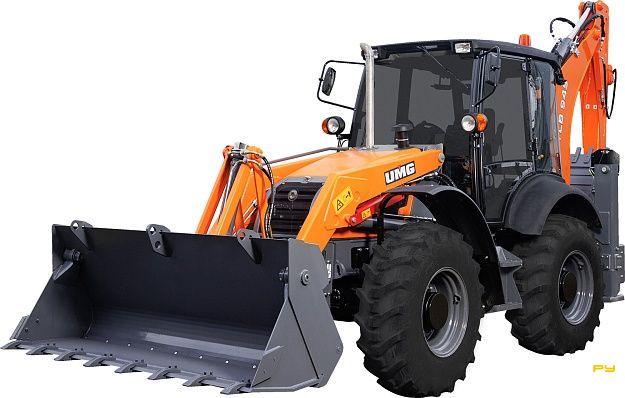

Экскаватор-погрузчик UMG TLB 945
Источник фото: UMG TLB 945
Технические характеристики UMG TLB 945
Силовая установка
Модель двигателя
ЯМЗ 534
Полезная мощность двигателя
73 (99,3) кВт (л.с.)
Номинальная частота вращения двигателя
2200 об/мин
Максимальный крутящий момент / при оборотах
410 / 1500…1700 Нм / мин-1
Рабочий объем
4,43 л
Напряжение бортовой сети
12 В
Емкость АКБ
132 А ч
Генератор
80 А
Гидравлическая система
Подача насосной установки при 2200 об/мин
83+55 л/мин
Рабочее давление в гидросистеме
22,7 Мпа
Тип гидросистемы
С открытым центром
Тип насосного агрегата
Шестерённые, тандем
Параметры ходовой части
Кол-во скоростей вперед / назад
4 / 4
Скорости передвижения
5 - 7 км/ч
Колея
1900 мм
Колесная база
2210 мм
Дорожный просвет, под опорами / под кареткой
370 / 520 мм
Диаметр поворота по внешнему колесу без торможения / с торможением
8 / 6 м
Диаметр поворота по ковшу без торможения / с торможением
10,94 / 9,3 м
Размерность шин, передних / задних
16,9х24 / 16,9х24
Режимы управления колесами
только передними (2WS)
Габаритные размеры
Габаритная длина, стрела в сложенном состоянии / разложенном
6450 / 7520 мм
Габаритная ширина
2450 мм
Высота по крыше кабины
2870 мм
Габаритная высота
3700 мм
Эксплуатационная масса
9500 кг
Заправочные емкости
Объем топливного бака
120 л
Объем гидробака
90 л
Параметры погрузочного оборудования
Объем погрузочного челюстного ковша, SAE
1,2 м3
Количество функций погрузочного ковша
7
Грузоподъемность на полном вылете и/или при макс. высоте подъема
3840 кг
Ширина погрузочного ковша
2450 мм
Масса погрузочного ковша
780 кг
Вырывное усилие ковшом / стрелой
34 / 37 кН
Высота разгрузки погрузочного ковша
2820 мм
Высота подъема по пальцу погрузочного ковша
3680 мм
Максимальный вылет режущей кромки ковша при максимальной высоте подъема
1200 мм
Высота максимально поднятого ковша
4635 мм
Заглубление погрузочного ковша
150 мм
Параметры экскаваторного оборудования
Стрела экскаватора, тип
Изогнутая
Емкость стандартного ковша
0,25 м3
Максимальный угол поворота ковша
190 град
Усилия копания ковшом
64,3 кН
Телескопическая рукоять. втянутая рукоять
Усилие копания рукоятью
55,2 кН
Глубина копания
4630 мм
Радиус копания от оси стрелы
5420 мм
Радиус копания от оси поворота рабочего оборудования
5970 мм
Высота выгрузки
4020 мм
Грузоподъемность на максимальном радиусе по проушине ковша
1500 мм
Смещение оси копания
1175 мм
Телескопическая рукоять. выдвинутая рукоять
Усилие копания рукоятью
43,9 кН
Глубина копания
5920 мм
Радиус копания от оси стрелы
6620 мм
Радиус копания от оси поворота рабочего оборудования
7170 мм
Высота выгрузки
4710 мм
Грузоподъемность на максимальном радиусе по проушине ковша
4710 мм
Равноколёсный экскаватор-погрузчик UMG TLB 945 массой 9,5 т для эксплуатации в условиях бездорожья и ограниченного пространства. Модель оснащается двигателем ЯМЗ-534 мощностью 74,5 кВт. Режимы управления «колея в колею» и «крабовый ход» обеспечивают маневренность машины в стеснённых условиях.
Рабочие характеристики: UMG TLB 945 оснащён челюстным ковшом «7 в 1» объёмом 1,2 куб.м. В конструкцию интегрированы система самовыравнивания и плавающий режим работы стрелы. Высота разгрузки составляет 3,68 м.
Экскаваторная навеска и конструкция:
- Стрела и рукоять: изогнутая форма стрелы и телескопическая рукоять обеспечивают глубину копания до 5,92 м.
- Обслуживание: гидроцилиндры расположены снаружи стрелы, что обеспечивает прямой доступ для сервисных работ и ремонта.
Кабина соответствует стандартам безопасности ROPS/FOPS и обеспечивает круговой панорамный обзор. Рабочее место оснащено пилотным управлением (джойстики), позволяющим плавно совмещать операции экскаваторного оборудования.
