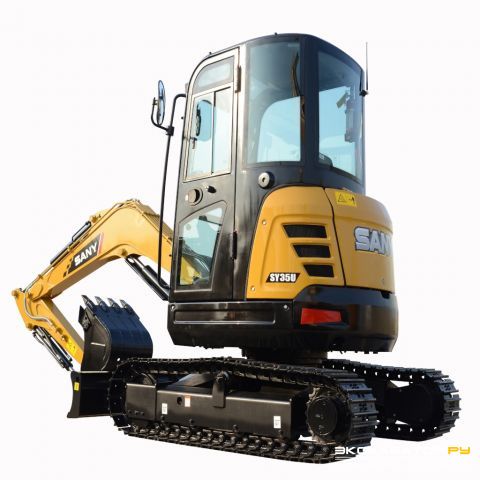

Фото: Sany SY35U
Мини-экскаватор SANY SY35U — компактная и универсальная техника, созданная для работы в условиях ограниченного пространства. Он одинаково эффективно применяется в строительстве, сфере ЖКХ, благоустройстве и на ландшафтных работах.
Эксплуатационная масса модели составляет 3,8 т. Машина оснащена дизельным двигателем Yanmar 3TNV88 мощностью 20,2 кВт, известным своей надёжностью, экономичностью и простотой обслуживания. Несколько режимов работы позволяют подобрать оптимальные параметры под конкретные задачи, сохраняя баланс между производительностью и расходом топлива.
Гидравлическая система обеспечивает высокое усилие резания и быструю реакцию на изменение нагрузки. Максимальная глубина копания достигает 3,1 м, а объём стандартного ковша — 0,12 м?. Дополнительная гидролиния на стреле расширяет возможности использования навесного оборудования — гидромолота, бура, захватов и других инструментов.
Кабина спроектирована с учётом эргономики и безопасности: она соответствует стандартам ROPS/FOPS, оснащена системой отопления и кондиционирования воздуха, что обеспечивает комфорт в любую погоду. Панорамное остекление обеспечивает отличный обзор, а удобное сиденье с амортизаторами снижает усталость при длительной работе.
В конструкции SANY SY35U учтено удобство обслуживания: основные узлы и фильтры расположены в зоне лёгкого доступа, радиатор просто очищается, а замена расходных элементов не требует много времени. В стандартную комплектацию входят резиновые гусеницы, передний отвал и дополнительные устройства для повышения безопасности.
Эксплуатационная масса модели составляет 3,8 т. Машина оснащена дизельным двигателем Yanmar 3TNV88 мощностью 20,2 кВт, известным своей надёжностью, экономичностью и простотой обслуживания. Несколько режимов работы позволяют подобрать оптимальные параметры под конкретные задачи, сохраняя баланс между производительностью и расходом топлива.
Гидравлическая система обеспечивает высокое усилие резания и быструю реакцию на изменение нагрузки. Максимальная глубина копания достигает 3,1 м, а объём стандартного ковша — 0,12 м?. Дополнительная гидролиния на стреле расширяет возможности использования навесного оборудования — гидромолота, бура, захватов и других инструментов.
Кабина спроектирована с учётом эргономики и безопасности: она соответствует стандартам ROPS/FOPS, оснащена системой отопления и кондиционирования воздуха, что обеспечивает комфорт в любую погоду. Панорамное остекление обеспечивает отличный обзор, а удобное сиденье с амортизаторами снижает усталость при длительной работе.
В конструкции SANY SY35U учтено удобство обслуживания: основные узлы и фильтры расположены в зоне лёгкого доступа, радиатор просто очищается, а замена расходных элементов не требует много времени. В стандартную комплектацию входят резиновые гусеницы, передний отвал и дополнительные устройства для повышения безопасности.
Технические характеристики Sany SY35U:
| Эксплуатационная масса | 3920 кг |
| Объём ковша | 0,12 м3 |
| Тяговое усилие | 36,8 кН |
| Усилие копания на ковше | 30,4 кН |
| Усилие копания на рукояти | 18,2 кН |
| Наружный и внутренний диаметр цилиндра стрелы ? ход поршня ? количество цилиндров | 85(45)x500x1 мм |
| Наружный и внутренний диаметр цилиндра рукояти ? ход поршня ? количество цилиндров | 75(45)x588x1 мм |
| Наружное и внутреннее отверстие цилиндра ковша ? ход поршня ? количество цилиндров | 63(40)x538x1 мм |
| Скорость передвижения | 4,2/2,4 км/ч |
| Скорость поворота платформы | 10 об/мин |
| Расход топлива | 3-4 л/ч |
| ГАБАРИТНЫЕ РАЗМЕРЫ | |
| Габаритная длина | 4915 мм |
| Габаритная ширина | 1720 мм |
| Габаритная высота | 2515 мм |
| Ширина платформы | 1720 мм |
| Высота отвала | 350 мм |
| Ширина гусеничной ленты (стандартная комплектация) | 300 мм |
| Ширина колеи хода | 1420 мм |
| Дорожный просвет | 295 мм |
| Радиус поворота противовеса | 860 мм |
| Длина контактного пятна гусеничной ленты | 1670 мм |
| Длина ходовой части | 2155 мм |
| РАБОЧИЕ ЗОНЫ | |
| Максимальная высота копания | 4855 мм |
| Максимальная высота выгрузки | 3460 мм |
| Максимальная глубина копания | 3105 мм |
| Максимальная глубина вертикального копания | 2860 мм |
| Максимальный радиус копания | 5465 мм |
| Минимальный радиус поворота платформы | 2475 мм |
| Максимальная высота при минимальном радиусе поворота платформы | 3695 мм |
| Максимальная высота подъема отвала | 375 мм |
| Максимальное заглубление отвала | 370 мм |
| Смещение стрелы влево | 800 мм |
| Смещение стрелы вправо | 550 мм |
| Отклонение стрелы влево | 63 град. |
| Отклонение стрелы вправо | 57 град. |
| ДВИГАТЕЛЬ | |
| Модель двигателя | Yanmar-3TNV88 |
| Нормы выбросов отработанных газов | Stage 3 |
| Количество цилиндров двигателя | 3 |
| Мощность двигателя | 20,2 кВт (27,45 л.с.) при 2200 об/мин |
| Преодолеваемый подъём | 58%/30° |
| Удельное давление на грунт | 35 кПа |
| Крутящий момент | 107,8 Нм |
| Рабочий объем двигателя | 1,642 л |
| Максимальные обороты двигателя | 2200 |
| Частота оборотов холостого хода | 1000/2400 |
| Диаметр цилиндров | 80 мм |
| Рабочий ход поршня | 90 |
| Стартер | 12 В/1,7 кВт |
| Напряжение аккумулятора x количество | 12 В?1 |
| Генератор | 12 В/55 А |
| ОБЪЕМЫ РАБОЧИХ ЖИДКОСТЕЙ | |
| Топливный бак | 50 л |
| Гидравлический бак | 40 л |
| Моторное масло | 6,7 л |
| Система охлаждения | 3,8 л |
| Редуктор хода | 2х0,6 л |
| Редуктор поворота | 3,8 л |
| КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ | |
| Количество поддерживающих катков (с каждой стороны) | 1 |
| Количество опорных катков (с каждой стороны) | 4 |
| Длина стрелы | 2,54 м |
| Длина рукояти | 1,4 м |
| Противовес | 400 кг |
| ГИДРАВЛИЧЕСКИЙ ОСНОВНОЙ НАСОС | |
| Тип управления | Чувствительный к нагрузке |
| Производитель | Hengli |
| Модель | HP5V45 |
| Тип насоса | Поршневой насос |
| Максимальный поток | 88 л/мин |
| ГИДРАВЛИЧЕСКИЙ ОСНОВНОЙ РАСПРЕДЕЛИТЕЛЬ | |
| Производитель | Hengli |
| Модель | HVSE-09-09-P270-BE023 |
| Количество | 1 |
| Тип основного распределителя | Гидравлическое управление |
| Максимальный поток | 88 л/мин |
| Редуктор хода | |
| Производитель | DOOSAN |
| Модель | DM04VE-A-22/13-1 |
| Количество | 2 |
| Давление срабатывания разгрузочного клапана | 24,5 МПа |
| Редуктор поворота | |
| Производитель | Hengli |
| Модель | HM5X18002-3B-S |
| Количество | 1 |
| Давление срабатывания разгрузочного клапана | 20,6 МПа |
