Продаётся новая самоходная гидравлическая буровая установка (буровая каретка) KJ311производства Zhaoyuan Xuri Mining Machine Co., Ltd (Китай), 2025 года выпуска. Наработка бурения — 0 часов, в эксплуатации не была, находится на консервации.
Цена: 21 000 000 руб. без НДС.
Параметр
Значение
Тип
Самоходная одностреловая гидравлическая буровая каретка для проходки горных выработок
Модель
KJ311 (двухслойная направляющая податчика)
Производитель
Zhaoyuan Xuri Mining Machine Co., Ltd, г. Чжаоюань, пров. Шаньдун, Китай
Год выпуска
2025
Заводской номер
XGKJ250071Z
Сечение выработки
6–28 м²
Диаметр бурения
45 мм, штанги T38/R32
Перфоратор
Гидравлический S20DL (Jiangxi Wosde), хвостовик T38
Привод
Дизель Cummins QSB3.9-C80 60 кВт (передвижение) + электродвигатель 55 кВт, 380 В (бурение)
Встроенный компрессор
Электрический винтовой, 680 л/мин, 0,8 МПа
Масса
12 700 кг
Состояние
Новая, 0 часов бурения, на консервации
Что это за машина и для чего она
KJ311 — полностью гидравлическая самоходная буровая установка для подземных горных работ. Одна стрела, один гидроперфоратор, полноприводное шарнирно-сочленённое шасси на пневмоходу.
Где применяется:
проходка горизонтальных и наклонных выработок, тоннелей и штреков сечением 6–28 м² в крепких породах;
бурение шпуров под взрывную отбойку (очистные и подготовительные работы);
бурение под анкерную крепь, боковое вскрытие (рассечки, камеры);
вертикальные, наклонные и горизонтальные скважины диаметром 45 мм.
Ключевые особенности:
два источника энергии: дизель Cummins — для переездов, электродвигатель 55 кВт от сети 380 В — для бурения (без выхлопа в забое); есть схема дооснащения под 660 В;
универсальная телескопическая стрела: поворот податчика на 360° и автоматический параллелизм для быстрой расстановки шпуров;
двухслойный (телескопический) податчик: компактен в транспортном положении и при этом работает со штангой 3 700 мм;
встроенный электрический винтовой компрессор и водяной насос — не нужна внешняя пневмосеть;
зарубежные комплектующие ключевых узлов: Cummins, Danfoss, Rexroth/SUN, DANA, Schneider, Lincoln, PROTECFIRE;
компактные габариты (ширина 1,75 м, высота 2,15 м) для работы в узких выработках.
Производитель. Zhaoyuan Xuri Mining Machine Co., Ltd (Китай, пров. Шаньдун, г. Чжаоюань), с 2016 года выпускает подземные погрузчики, шахтные самосвалы, людские доставки и гидравлические буровые установки.
Идентификация
Данные (по техпаспорту)
Модель
KJ311
Заводской номер
XGKJ250071Z
Год выпуска
2025
Двигатель
Cummins QSB3.9-C80-31, № 93536074
Цвет
Жёлтый
Технические характеристики
Данные взяты из руководства по эксплуатации завода (раздел «Технические параметры»), техпаспорта и габаритного чертежа.
Общие данные и габариты
Параметр
Значение
Количество стрел / перфораторов
1 / 1
Сечение выработки
6–28 м²
Габариты в транспортном положении (Д×Ш×В)
10 630 × 1 750 × 2 145 мм
Длина с буровой штангой 3 700 мм
11 150 мм
Колёсная база
3 000 мм (1 500 + 1 500 от шарнира)
Масса
12 700 ± 500 кг
Минимальный наружный радиус поворота
≤ 5 500 мм
Дорожный просвет
≥ 200 мм
Стабилизация при бурении
Гидравлические аутригеры (передние и задние)
Топливный бак
60 л
Условия эксплуатации
от −5 до +35 °C, до 2 000 м над уровнем моря
Буровое оборудование
Параметр
Значение
Перфоратор
Гидравлический высокочастотный S20DL (Jiangxi Wosde / WOSERLD), ступенчатый поршень
Тип бурения
Ударно-вращательное
Диаметр бурения
45 мм
Буровые штанги / хвостовик
T38 / R32; хвостовик T38-500
Ударный механизм: давление / расход
≤ 22 МПа / ≤ 95 л/мин
Механизм вращения: давление / расход
≤ 17,5 МПа / ≤ 74 л/мин
Податчик
Двухслойная направляющая, привод «гидроцилиндр — стальной трос»
Ход подачи
2 666 мм (по руководству); в договоре с заводом указано 2 850 мм
Усилие подачи
≥ 11 кН
Скорость подачи при бурении
≥ 2 000 мм/мин
Скорость холостой подачи / возврата
≥ 3 800 / ≥ 15 000 мм/мин
Рабочее давление податчика
11 МПа
Стрела
Телескопическая, поворот податчика 360°, автоматический параллелизм, гидрокомпенсатор вылета
Ходовая часть и силовая установка
Параметр
Значение
Шасси
Шарнирно-сочленённое, полный привод 4×4, пневмоход
Мосты
DANA 112
Трансмиссия
Гидростатическая (насос Danfoss + гидромотор + раздаточная коробка)
Скорость движения
9 ± 0,9 км/ч
Преодолеваемый подъём
≥ 14° (продольный), боковой крен до 7°
Качание заднего моста
±7…±9°
Тормоза
Рабочие — закрытые многодисковые «мокрые»; стояночные — пружинные с гидрорастормаживанием
Дизельный двигатель
DCEC Cummins QSB3.9-C80-31, 60 кВт при 2 200 об/мин, с системой очистки выхлопных газов
Электродвигатель гидростанции бурения
55 кВт, 380 В, ном. ток 102,7 А, пусковой 250 А
Гидронасос
Danfoss, ном. 20 МПа, макс. 21 МПа
Компрессор
Встроенный электрический винтовой (см. комплектацию), 0,8 МПа
Водоснабжение
От внешней сети через бортовой подкачивающий насос и водяной фильтр
Электропитание
380 В по кабелю с барабана; есть заводская схема перевода на 660 В (трансформатор + замена шкафа)
Комплектация
Машина собрана на комплектующих известных мировых и крупных китайских брендов — это упрощает поиск запчастей и сервис в России.
Основные узлы и производители (по списку завода и договору поставки)
№
Узел
Марка / модель
1
Гидроперфоратор
WOSERLD (Jiangxi Wosde) S20DL
2
Дизельный двигатель
DCEC Cummins QSB3.9-C80-31, 60 кВт / 2 200 об/мин
3
Гидравлический насос / гидросистема
Danfoss
4
Блок ударных клапанов, гидрораспределители
SUN Hydraulics, Bosch Rexroth
5
Ведущие мосты
DANA 112
6
Компрессор
Электрический винтовой Jaguar (Xiamen East Asia Machinery) серии ZLS / в списке завода — KAISHAN/JIEBAO, 0,5 м³/мин, 8 бар
7
Электрокомпоненты шкафа управления
Schneider Electric
8
Автоматическая система пожаротушения
PROTECFIRE
9
Автоматическая централизованная смазка
LINCOLN
Состав машины (по заводскому каталогу «Окончательная сборка»)
Буровая стрела с внутренней телескопической секцией, цилиндрами подъёма, поворота, наклона и параллелизма, гидрокомпенсатором и поворотным мотором податчика
Двухслойный податчик: верхняя и нижняя балки, цилиндры подачи, тросовая система, шланговая катушка, люнеты и центратор
Гидроперфоратор S20DL с азотным аккумулятором, фильтр высокого давления ударной линии, бачок смазки хвостовика
Пульт управления бурением (гидроклапаны вращения/удара/подачи, стрелы, аутригеров, регулировки давления, манометры)
Пост управления движением: руль, дисплей, педали, сиденье оператора, аварийный стоп
Защитный козырёк (крыша) оператора с гидравлическим подъёмом
Передние и задние гидравлические опоры (аутригеры)
Ходовая часть: мосты DANA с качающейся рамой, гидромотор хода, раздаточная коробка, карданные валы, 4 шины
Силовой блок: двигатель Cummins, воздушный фильтр, насос переменного объёма, система очистки выхлопа, топливозаправочный насос
Электрогидравлическая станция 55 кВт для бурения
Встроенный электрический винтовой компрессор с ресивером, редукционным клапаном и баком смазочного масла
Водяная система: подкачивающий насос, водяной фильтр, бак для воды
Гидросистема: гидробак, маслоохладитель, радиатор, фильтры, ручной подкачивающий насос, предохранительные клапаны
Электрошкаф управления (главный автомат, реле утечки, вольтметр, амперметр, пуск/стоп двигателя, насоса и компрессора), распределительная коробка, главный выключатель
Кабельный барабан с гидроприводом и кабеледержателем
Аккумуляторная батарея, 4 рабочие фары + 2 фары движения
Автоматическая система пожаротушения + ручной огнетушитель 4 кг
Централизованная система смазки Lincoln
Аварийные выключатели на пультах, в задней части и в электрошкафу
Защитные кожухи двигателя, насоса и компрессора
Состояние и документы
Машина новая: куплена у официального поставщика в 2025 году, в эксплуатации не была, наработка бурения 0 часов. С момента поставки и сейчас стоит на консервации.
Наработка бурения (ударные часы перфоратора): 0 ч.
В шахте/руднике не работала, буровой инструмент не изношен.
Хранение на консервации; перед запуском покупателю по руководству завода нужно расконсервировать машину: заправить азотный аккумулятор перфоратора, проверить уровни жидкостей и АКБ, провести предпусковой осмотр.
Местонахождение и возможность осмотра — см. «Вопросы для уточнения».
Документы, передаваемые покупателю
Документ
Язык
Объём
Техпаспорт буровой машины KJ311 (зав. № XGKJ250071Z)
русский
1 стр.
Руководство по эксплуатации KJ311
китайский + русский
80 стр.
Каталог запасных частей KJ311 (с каталожными номерами завода)
китайский + русский
337 стр.
Каталог запчастей перфоратора S20DL (ред. 11.2025)
китайский
18 стр.
Электрическая принципиальная схема 380/660 В
китайский + русский
3 стр.
Инструкция по эксплуатации винтового компрессора Jaguar ZLS
китайский
57 стр.

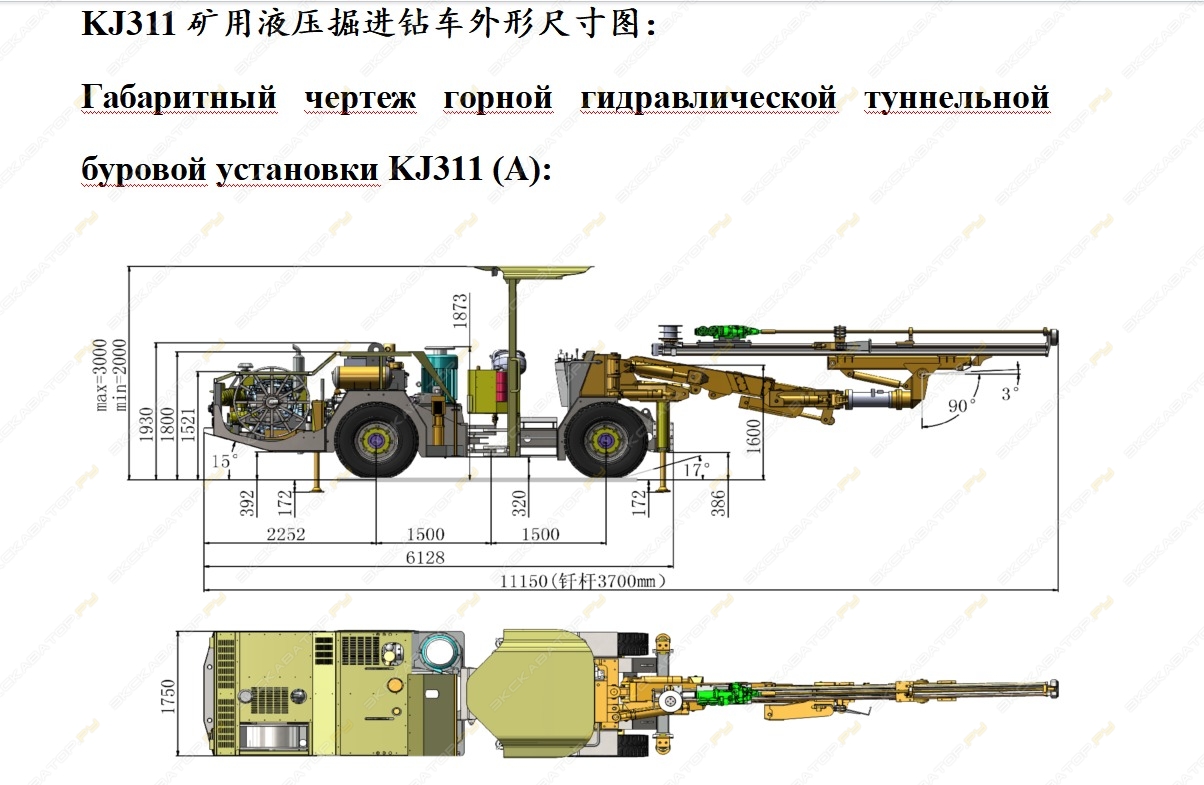

Габаритный чертёж и схема поворота
русский
есть
Видео работы аналогичной установки (2 ролика) можно прикладывать к объявлению. Договор закупки — внутренний документ, покупателям его и цену закупки не показывать. Файл «Приложение № 1 к ДоЗ … самоходный подъемник.xlsx» относится к другой технике и в продаже не используется.
