Автомобиль бортовой с КМУ

Автомобиль специальный бортовой с краноманипуляторной установкой КМ-206 предназначен для проведения строительно-монтажных и погрузочно-разгрузочных работ с обычными грузами в промышленности, сельском хозяйстве и других отраслях народного хозяйства.
Краноманипуляторная установка изготовлена в соответствии с техническими условиями (ТУ), нормативными документами на проектирование грузоподъемной техники и конструкторской документацией, в климатическом исполнении «У» (для поставки в районы и страны с умеренным климатом), рассчитана на эксплуатацию при температурах окружающего воздуха от минус 40 до плюс 40ºС, при относительной влажности воздуха до 80% при температуре плюс 20ºС.

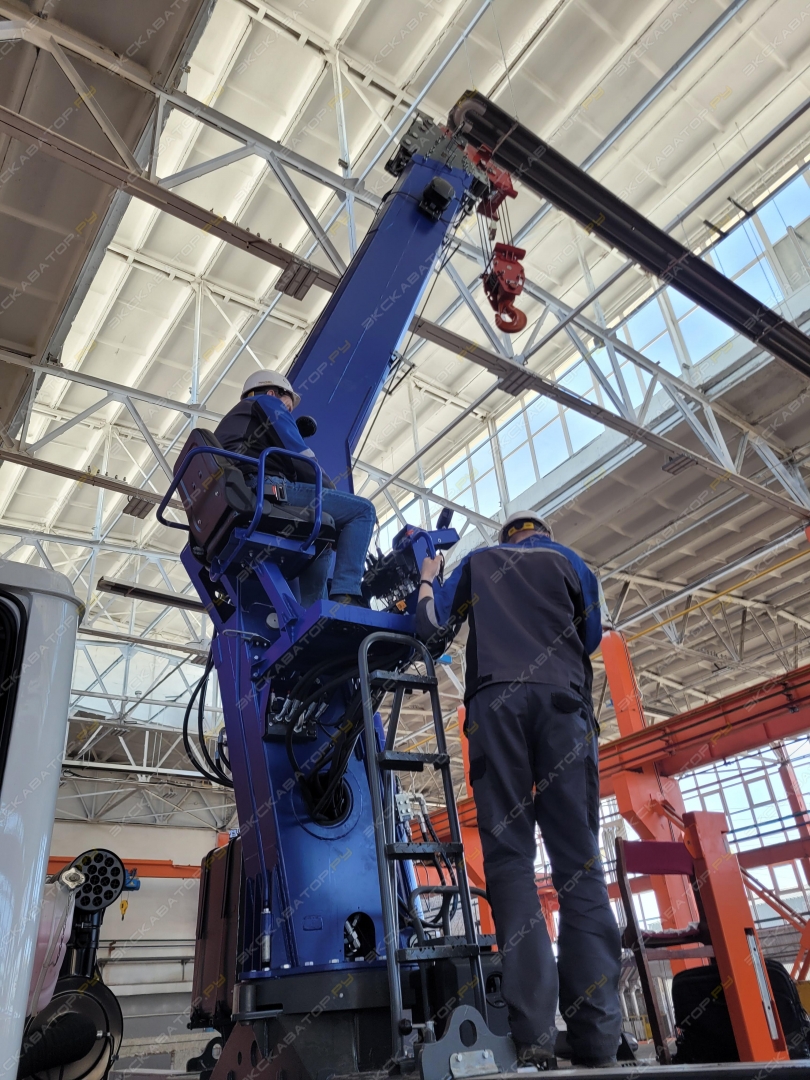

КМУ полноповоротная тросовая (с L-образной стрелой) с гидравлическим приводом, с жесткой подвеской телескопической стрелы.

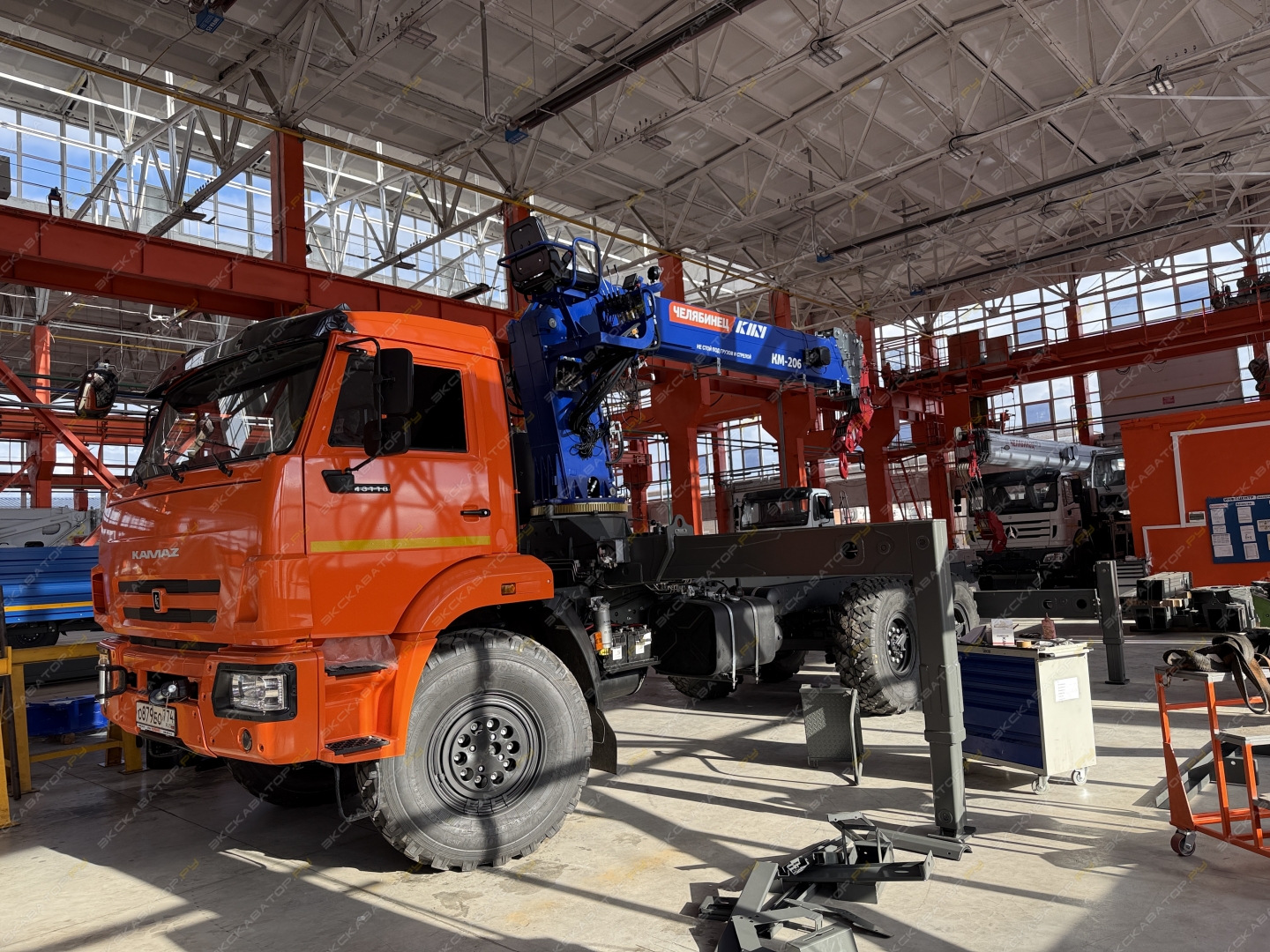

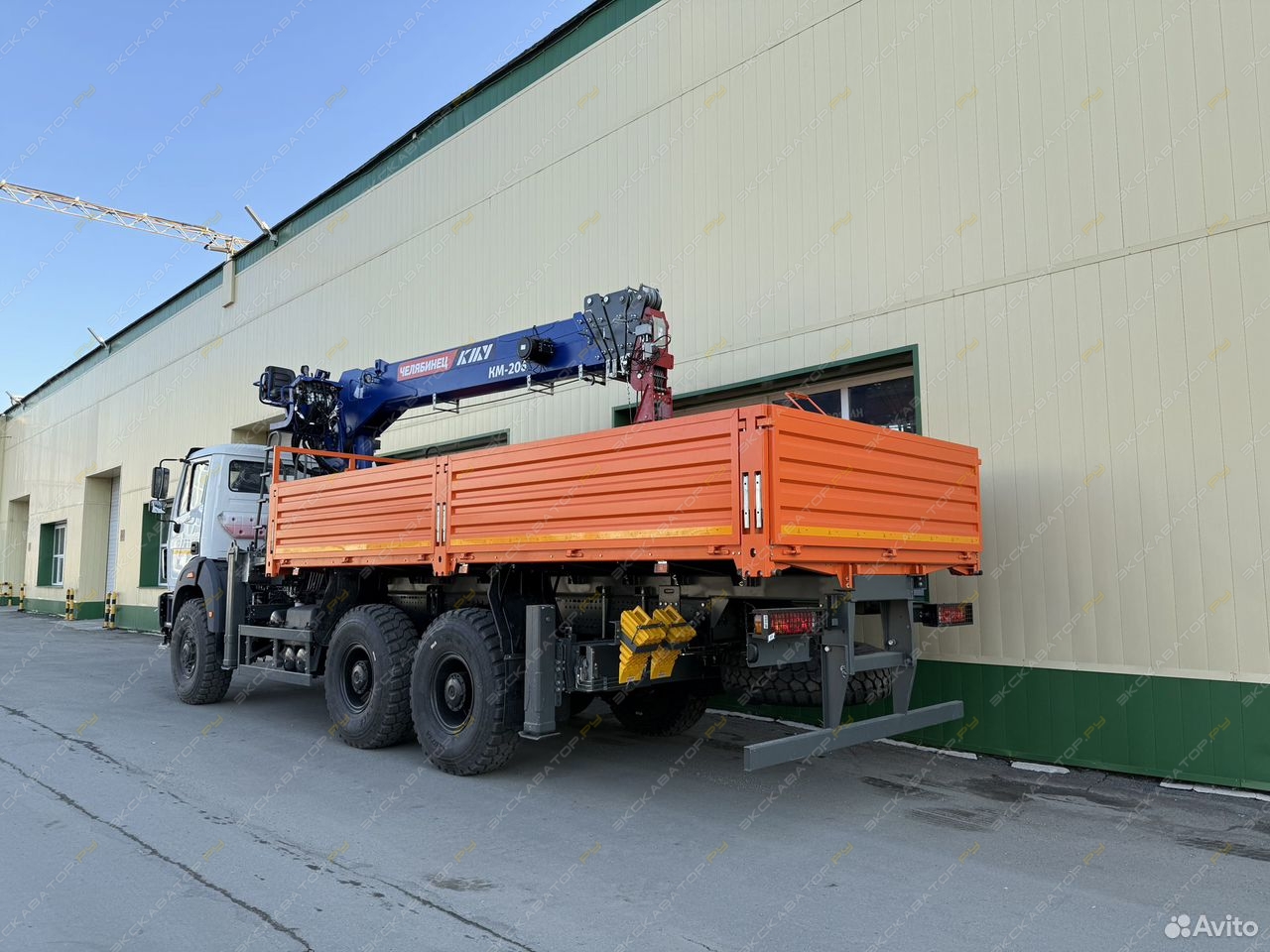

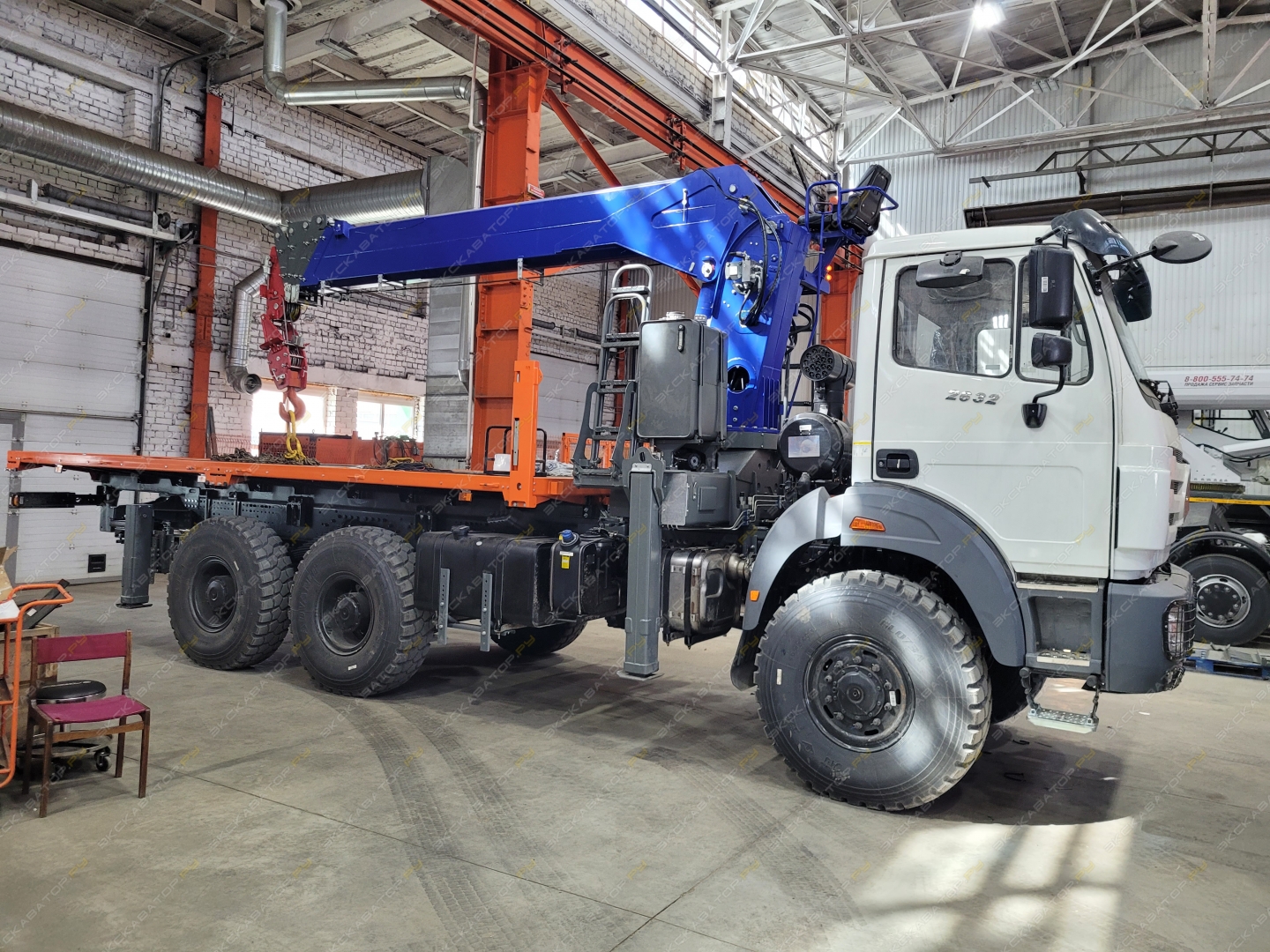

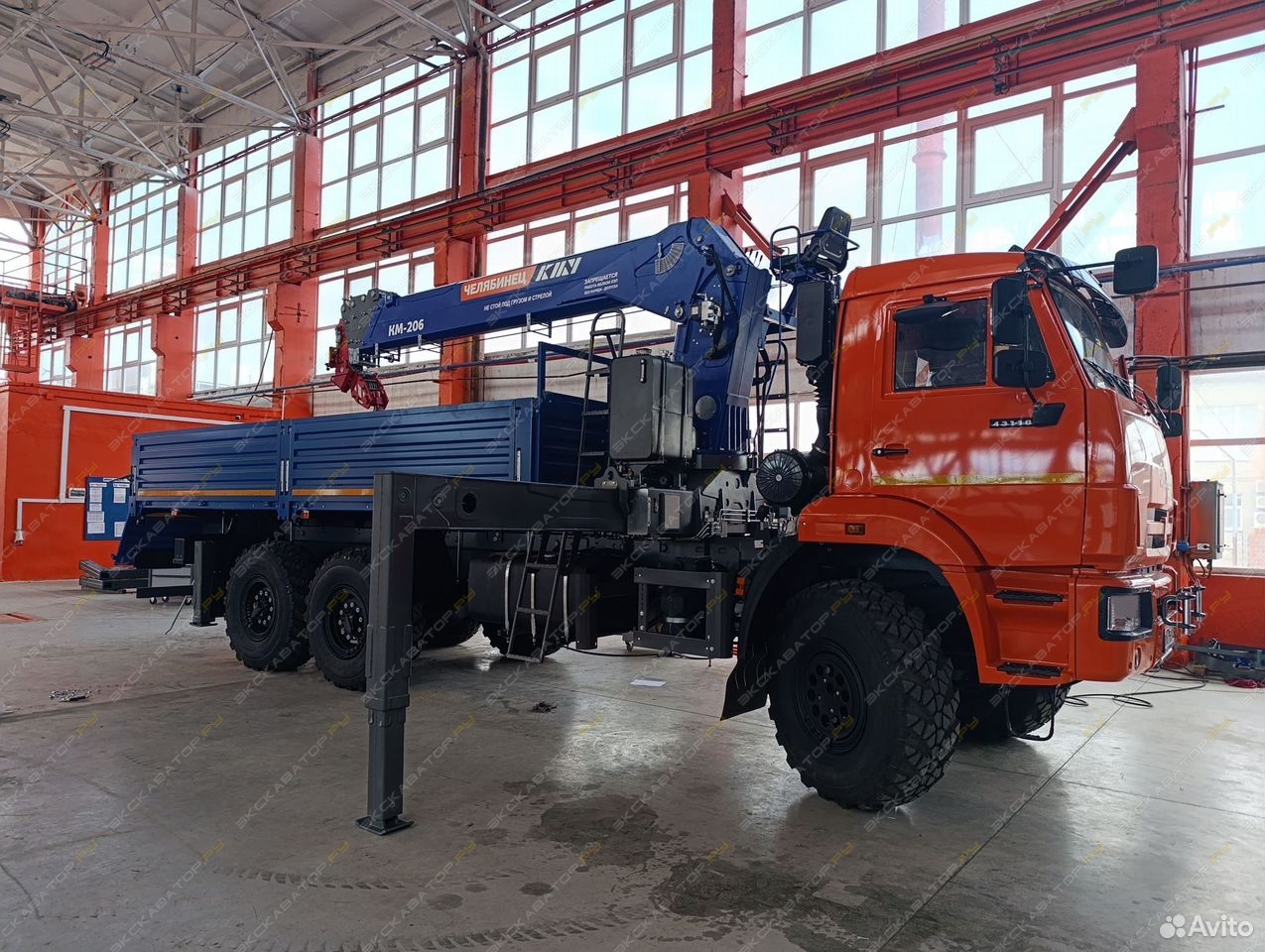

Краноманипуляторная установка ЧЕЛЯБИНЕЦ смонтирована на шасси (6х6) с бортовой платформой грузоподъемностью 11 тонн с металлическими откидными бортами (внутренние размеры 6112 х 2450 х 730 мм.)

Характеристики крана

- Модель крана: КМ-206
- Базовое шасси: КАМАЗ 43118 (6х6)
- Грузоподъемность с обычными (опасными) грузами, т: 9
- Грузовой момент, тм: 20
- Длина стрелы, м: 19,8
- Размер опорного контура, м: 5,1х5,9/4,7
- Вылет стрелы, м: 19,4
- Мах. высота подъема крюка, м: 20,7
- Ном. скорость подъема груза при К=мах-мin, м/мин: 16
- Габаритные размеры крана (ДхШхВ), м: 10,10х2,55х3,97
- Полная масса крана с основной стрелой (без п/в), т: 15,9
- Глубина опускания, м: 9
- Скорость передвижения, км/ч: 60

Ключевые особенности

- Секции стрелы с профилем овоидного типа, изготовлены с применением высокопрочной стали
- Монтажные скорости
- Лёгкость в обслуживании
- Температурный режим -40 +40°С

Дополнительные опции

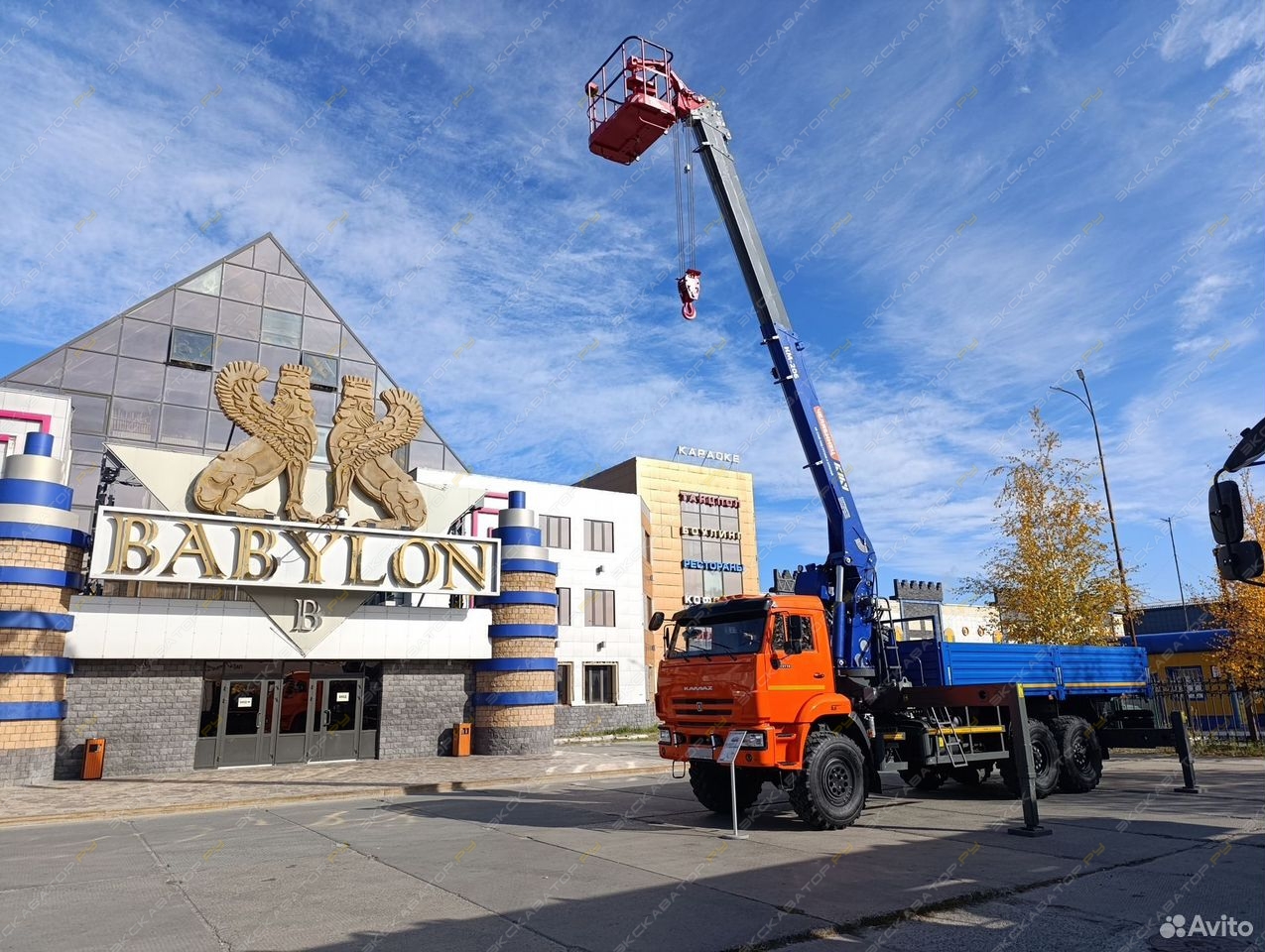

- Люлька г/п 250кг, высота подъема до 12,0м
- Люлька с высотой подъема 22,0 м
- Электроизоляция корзины
- Переговорное устройство (2 радиостанции)

Преимущества модели

- Подъем груза массой 2,3т на максимальную высоту до 20,7м со скоростью до 15 м/мин (при К=6)
- Частота вращения поворотной части до 1,4 об/мин
- Перемещение грузов массой 0,4т в радиусе до 19,4м
- Выдвижение секций стрелы с грузом массой до 4,0т со скоростью 16 м/мин
