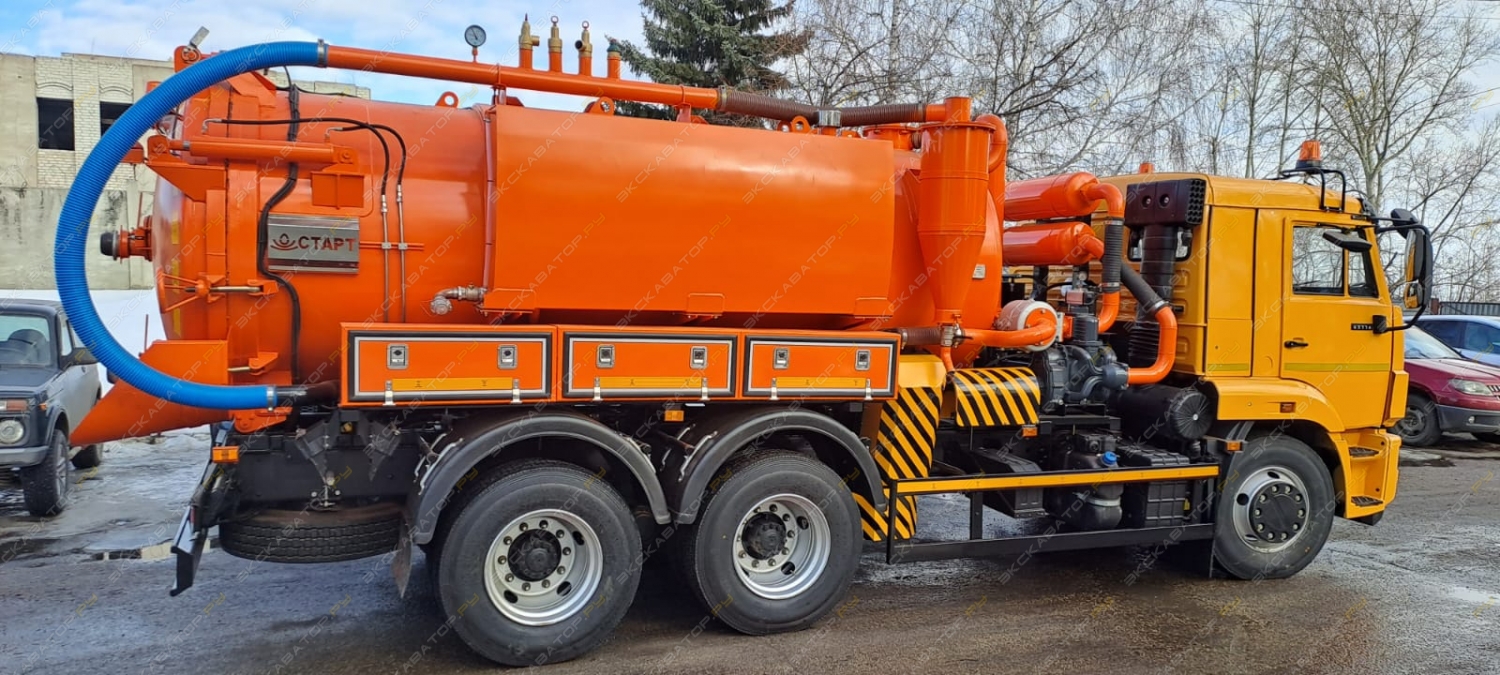

Машина илососная АКС-10-65115 предназначена для очистки колодцев, ливневых и канализационных сетей, отстойников от ила и транспортировки собранной массы к местам утилизации, а так же может применяться и в других отраслях, где требуется забор, перевозка различных жидких продуктов.
Цистерна для ила
- Геометрическая емкость:10 000 литров
- Материал изготовления цистерны: сталь 09Г2С
- Толщина метала 6 мм
- Цвет цистерны оранжевый
- Цистерна имеет круглое сечение, угол подъема цистерны при выгрузке 45 градусов, подъем цистерны осуществляется с помощью переднего гидроцилиндра, имеющего обратный клапан для защиты от опускания при отказе гидросистемы.
- Предохранительный клапан от избыточного давления.
- Предохранительный клапан от избыточного разряжения.

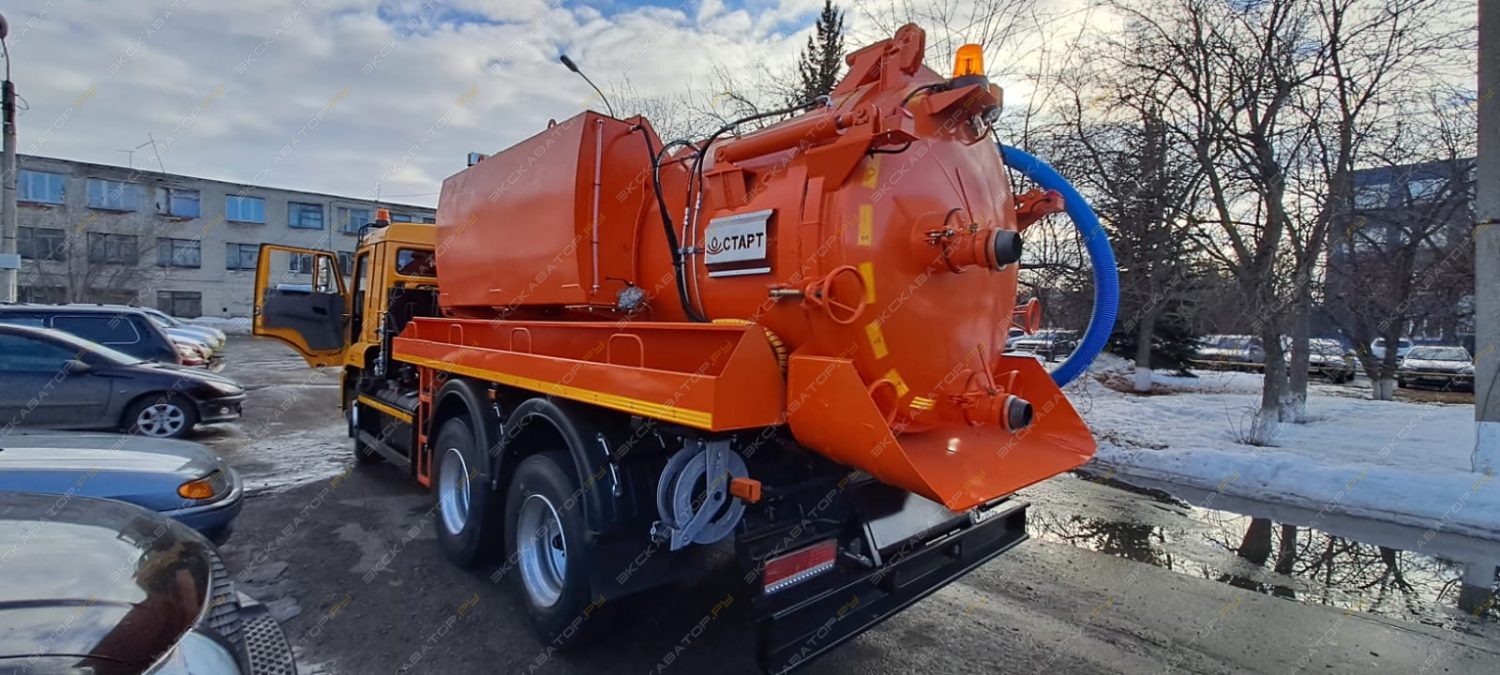

- Открывающаяся задняя крышка цистерны с 4-мя фиксаторами болтового типа. Крышка открывается с помощью двух гидроцилиндров, оборудованных обратными клапанами для защиты от опускания крышки при отказе гидросистемы.
- На задней крышке расположена всасывающая и сливная шиберные задвижки (1-я Ду-100 с, 2-я Ду-100 с БРС)
- Технологическая горловина с патрубком для отвода из цистерны воздуха и устройством защиты от попадания влаги в насосную группу (шар из нержавеющей стали, который останавливает всасывание).
- Высокоэффективный фильтр циклонного типа оборудован устройством защиты от попадания влаги в насосную группу (шар из нержавеющей стали, который останавливает всасывание).
- Вместительный короб из нержавеющей стали длинной 5 метров под укладку всасывающих рукавов с левой стороны (Упоры (штыри) для удержания рукавов в транспортном положении прямые)
- Инструментальный ящик с правой стороны изготовлен из нержавеющей стали.
- Сливной фартук широкий, изготовлен из нержавеющей стали.
- В нижней части по всей длине цистерны приварен нержавеющий лист.
- Предусмотрен страховочный упор цистерны при ремонтных работах.
Вакуумная система
- Вакуумный насос: PVT-200 (Роторный)
- Максимальная производительность насоса: 1350 м3/час
- Максимальный уровень вакуума: 92%
- Тип охлаждение насоса: эжекционное
- Переключение вакуум/давление: пневматически
- Привод вакуумного насоса: от КОМ через шкивоременную передачу
Баки для воды:
- Сварной конструкции, смонтированы на боковой части цистерны по обеим сторонам.
- Геометрическая емкость обоих баков:1,6 м3
- Материал изготовления: Нержавеющая сталь
- Датчик минимального уровня воды в баках для автоматической остановки насоса высокого давления.
- Заполнение баков водой через соединение с гидрантом и наливом через верх (патрубок для наполнения баков расположено на боковой стенке бака в нижней части) .
- Измеритель уровня воды в баках типа «колонны».
- Гидросмыв – три незасоряющиеся форсунки расположенные в нижней части переднего днища цистерны.
Насос высокого давления: Плунжерный
Производительность насоса: 50 л /120 Bar
Привод водяного насоса: гидравлический.
Фильтр, клапан ограничение давления, автоматическая система защиты от низкого уровня воды.
Барабан с рукавом высокого давления:
Инерционный
Диаметр рукава 1/2»
Длина рукава 15 м.
Гидравлическая система:
Маслобак с индикатором уровня масла, масляным фильтром и заливной горловиной с клапаном
Регулятор давления в гидросистеме.
Металлические трубки и рукава высокого давления.
Гидроцилиндры для поднятия цистерны и открывания заднего дна
Аксессуары
Рукав ДУ-100 ПВХ (5 метров) – 2 шт.
Монитор пистолет – 1 шт.Под заказ.
