Описание
Способ перемещения: мобильные

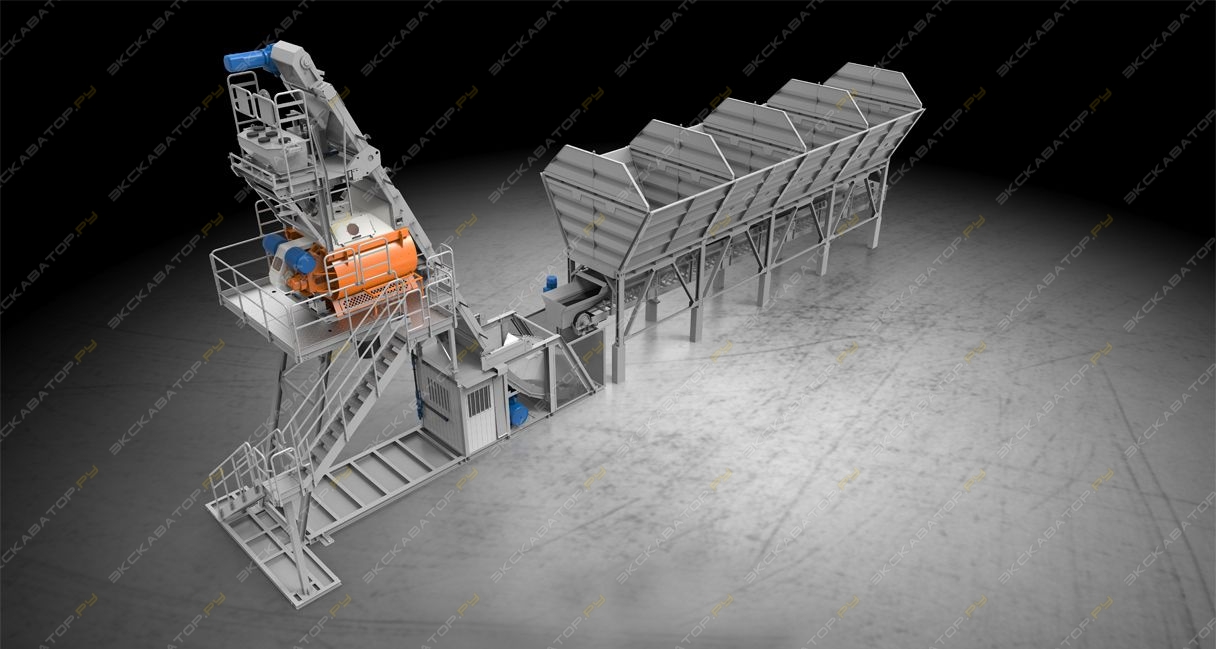

Мобильный бетонный завод горизонтально типа CIFAMOOVE 75
ТОПОВЫЙ ЗАВОД
Быстромонтируемый бетонный завод горизонтального типа производительностью 75 м3/час уплотненного бетона (DIN-1045), со складом заполнителей 100 м3/4 секции, двухвальным спиральным бетоносмесителем CIFA 2250/1500, загрузкой заполнителей скипом, автоматической системой управления CIFAWIN Automation , с кабиной управления, компрессором. Все металлоконструкции завода оцинкованы методом горячего цинкования. Монтаж завода 2 – 3 дня. Завод предназначен для установки на ровную бетонную площадку или уплотненный грунт.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Производительность завода DIN (1045) 75 м3/час
Объем загрузки бетоносмесителя 2250 л
Объем по выходу уплотненного бетона 1500 л
Количество секций склада заполнителей 4 шт
Общий объем склада заполнителей 100 м3
Допустимые фракции инертных 0 - 120
Объем дозатора инертных материалов 3000 кг
Объем дозатора цемента 700 кг
Объем дозатора воды 350 кг
Высота пандуса 2,3 м
Нагрузка на грунт 5 кг/см2
Базовая потребляемая мощность 88 кВт
Напряжение питания 400 В 50 Гц

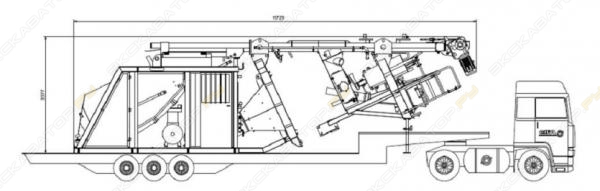

Транспортные размеры (Д x Ш x В) 14,3 х 2,5 х 3,3 Общий вес установки 25 000 кг
БЕТОНОСМЕСИТЕЛЬНЫЙ МОДУЛЬ
Двухвальный спиральный бетоносмеситель CIFA TS 2250/1500. объем про сухой загрузке 2250 л., производительность за один цикл 1880 л свежего бетона или 1500 л уплотненного бетона.
два смесительных вала с синхронизацией вращения, уплотнения валов с узлами автоматической смазки.
два электромотора мощностью 30 кВт с клиноременной передачей.
износостойкая футеровка днища и боковых стенок смесителя пластинами из чугуна марки НВ 600, толщина 17 мм.
смесительные рычаги и лопатки из чугуна НВ 600, толщина 27 мм закрепляемые на валах болтовыми креплениями.
выгрузной затвор смесителя с гидравлическим приводом.
гидростанция мощностью 1,5 кВт с ручной помпой для аварийного открывания выгрузного затвора.
надстройка над баком смесителя с смотровыми люками, имеющими резиновые уплотнения и датчики безопасности.
труба для распределенной подачи воды.
коммутационная коробка.
вытяжной пылевой фильтр с корпусом из нержавеющей стали с вентилятором с вентилятором 1200 м3/час, привод 1,1 кВт, пылеулавливающей поверхностью 11 м 2 с вибрационной системой очистки с автоматическим управлением и системой сброса пыли из накопительного бункера обратно в смеситель.
Выгрузная воронка бетоносмесителя с резиновым рукавом из высокопрочной вулканизированной резины толщиной 10 мм
СИСТЕМА УПРАВЛЕНИЯ CIFAWIN Automation
Программное обеспечение для PC и PLC.
1 персональный компьютер марки: IBM, Siemens, HP, Compaq в зависимости от доступности и требований.
1 программируемый логический контроллер (PLC) с интерфейсом вводы/вывода данных, для управления автоматического или вручную.
Инструкции и техническая документация на все оборудование. Блок бесперебойного питания.
Основные функции:
управление бетонным заводом.
отслеживание в реальном времени различных параметров производственной программы и отражение их на панели управления заводом.
контроль и управление производственным циклом (дозировка и взвешивание сухих и жидких компонентов) и своевременное информирование потребления.
хранение и обновление рецептуры.
управление в случае сбоев. интуитивный графический интерфейс для простоты работы.
возможность интегрирования в различные программы предприятия, совместимые с Windows (Access).
возможность планирования производства. распечатка результатов. анализ складских запасов. распечатка отгрузочных документов.
возможность передачи отгрузочных документов и отчетов на корпоративный сервер посредством модемного соединения, цифрового носителя, Интернет.
число рецептов ограничено только памятью компьютера.
объем информации в базе данных ограничен только памятью компьютера.
число отгрузочных документов и информации о циклах ограничено только памятью компьютера.
до 6 видов заполнителей на одних весах.
до 4 видов цемента на одних весах. 2 типа воды (чистая и отработанная) отмеренных по объему на одних весах.
2 типа химических добавок дозируемых по весу или по объему. отслеживание влажности 6 типов заполнителей, 3 из которых отслеживаются влагомерами на бункерах с песком.
контроль допусков каждого дозатора. возможность проверки взвешенного материала на заданную дату.
контроль цемента.
автоматический контроль вибраторов накопителей и цементного дозатора.
контроль закупоривания миксера.
1+1 принтер для распечатки рабочих, статистических отчетов и отгрузочных документ.
ЦЕМЕНТНЫЕ ШНЕКИ – 2 ед.
Цилиндрический винтовой цементный шнек диаметром 219 мм. Длина между входной и выходной заслонкой 13 м. Шестеренный мотор 9,2 кВт с шестернями в масляной ванне и промежуточными суппортами. Производительность 35 т./час. Входные заслонки с саморегулирующимися устройствами отклонения и дроссельный клапан с механическим приводом открытия цементного силоса. Набор включает 6 аэрационных элементов с соединительными рукавами, которые привариваются к конусу выгрузки силоса, а также соленоид с воздуховодом подачи сжатого воздуха.
ЦЕМЕНТНЫЙ СИЛОС C НАВЕСНЫМ ОБОРУДОВАНИЕМ– 2 ед.
Цементный силос объмом 95 м3, изготовленный из панелей , скрепляемых болтами. Оснащен питающим трубопроводом для пневматического заполнения. 4 опоры, 1 предохранительный клапан от сверхдавления при загрузке и разгерметизации при выгрузке. В комплекте оцинкованные болты для монтажа с уплотнениями и перила на крыше силоса. Вертикальная лестница оснащена задней защитой отпадения и промежуточными платформами.
ОПЦИИ
1. Автоматическая мойка смесителя Обеспечивает 100% удаление остатков бетона.
2. Футеровка скипа и бункеров инертных материалов.
3. Дозатор химдобавок 12 л.
