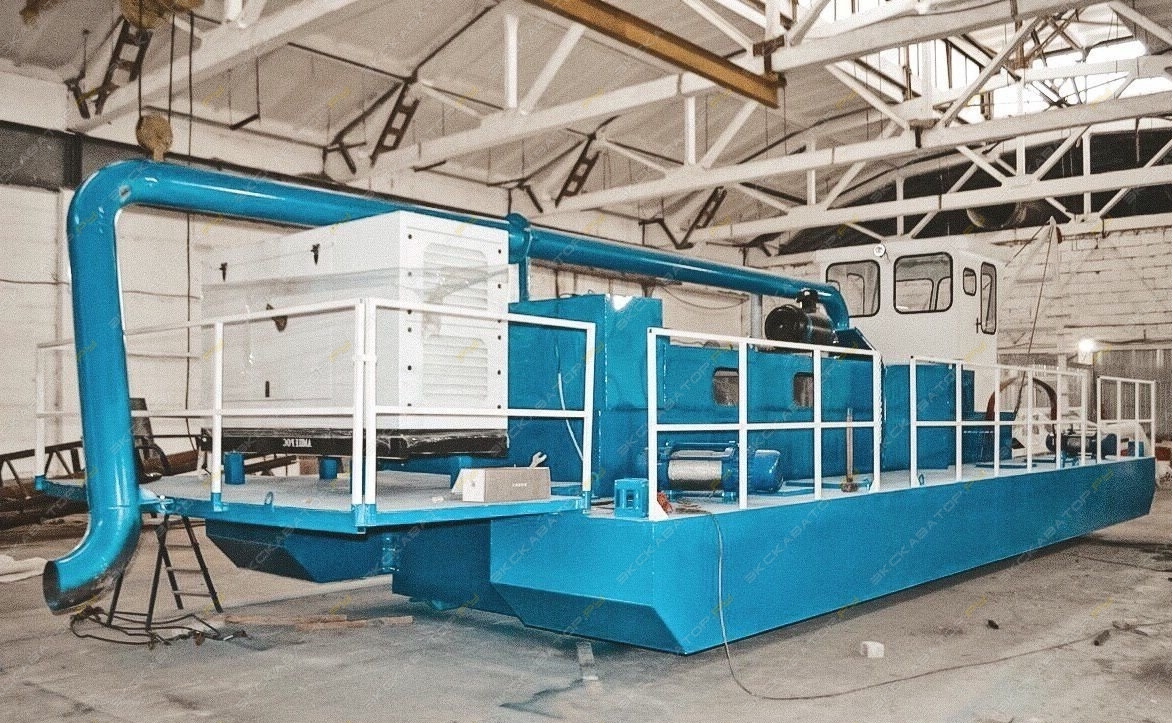

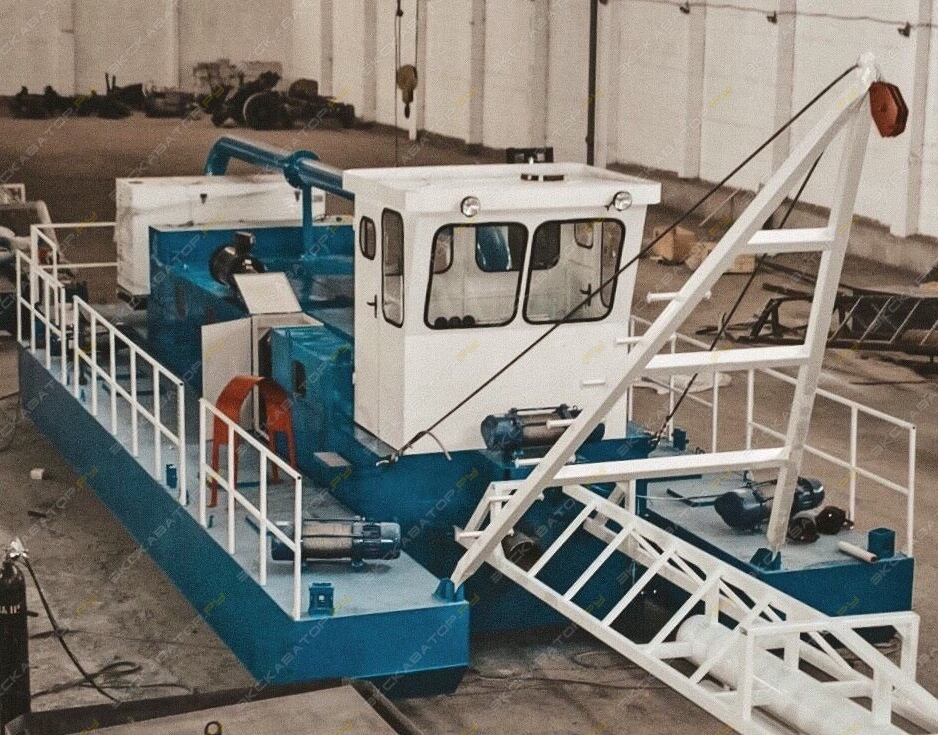

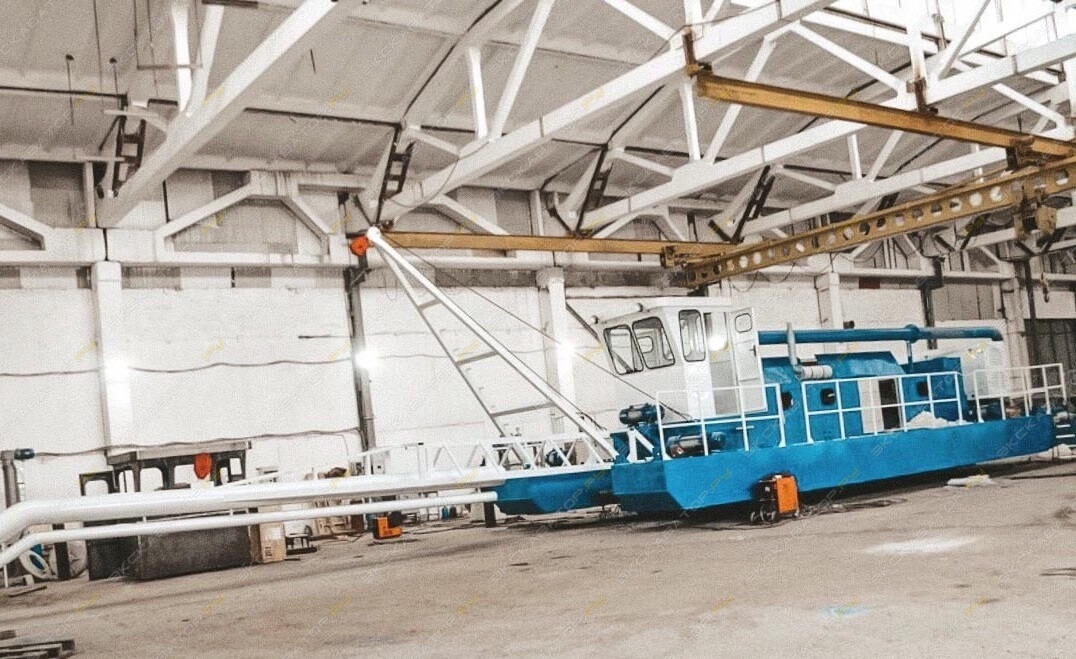

Земснаряд Gravel 1600 плавучий, несамоходный предназначен для углубления и очистки водоемов и рек от донных отложений, добычи материалов (песка, гравия, лечебной грязи и т. д.), намыва земляных гидросооружений.
Тип земснаряда - Дизельный, электрический
Грунтовой насос ГраУ 1600/25
Расположение агрегата насоса - в трюме
Производительность по грунту, м3/час 160
Напор водяного столба, 25 м.
Глубина разработки, 1-12 м.
Дальность транспортировки пульпы по горизонтали, до 1500 м.
Тип рыхлителягидравлический/механический
Технические характеристики:
— Категория разрабатываемых грунтов — I по IV (пески, щебень, ПГС)
— Производительностьпо пульпе (воде) – 1600 м3/час
по грунту 140-280 м3/час
— Дальность транспортировки пульпы по горизонтали —при Ду=250мм напорного пульпопровода — до 1000 м.
при Ду= 300мм напорного пульпопровода – до 800 м.
— Глубина разработки:свободным всасом – до 14 м
с гидрорыхлителем (гидроразмыв) — до 12 м
— Масса земснаряда – 22,0 т.
— Осадка в рабочем состоянии (средняя) — 0,7 м.
Корпус земснаряда
— Тип корпуса — блочный
— Количество понтонов — 3 шт.
— Центральный понтон (1 шт.):длина по дну – 7,5 м
ширина по дну – 2,3 м
высота борта – 2,1 м
— Пристяжные понтоны (2 шт.):длина по дну — 11,5 м
ширина по дну – 1,25 м
высота борта – 2,0 м
— Длина земснаряда в собранном виде:в исполнении со свободным всасом – 22 м.
в исполнении с гидрорыхлителем — 20 м.
в исполнении с фрезой – 16 м.
— Ширина земснаряда в собранном виде – 5,4 м.
— Высота земснаряда в собранном виде – 3,6 м.
— Тип соединения понтонов — болтовое

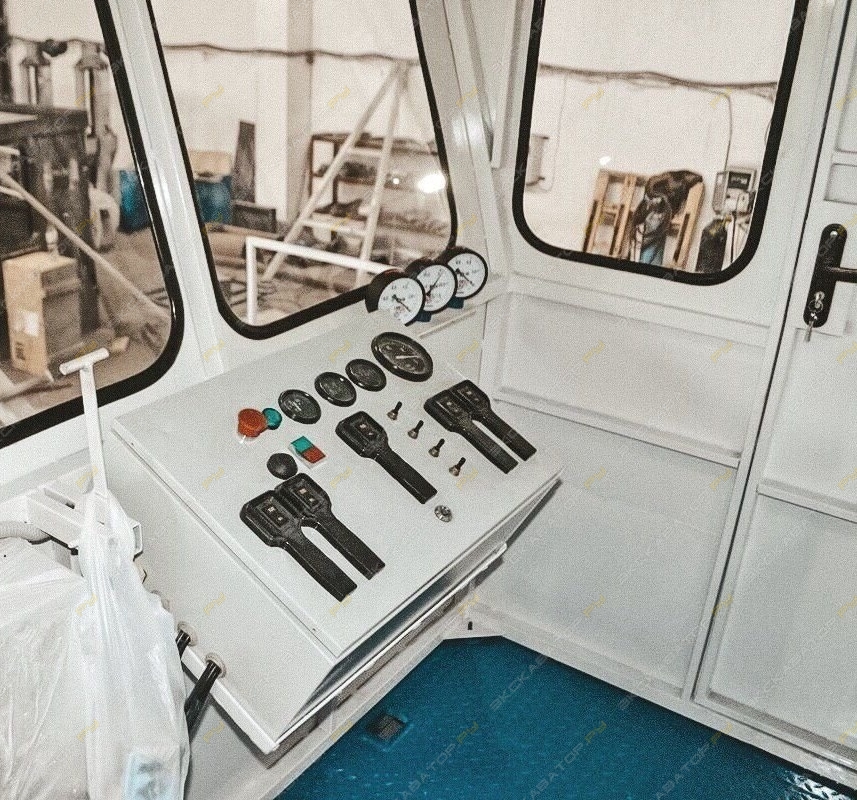

Кабина оператора (багерская)
— Габаритные размеры, м (ДхШхВ) 1,4*2,0*2,0
— Съемного типа
Лебедка рамоподъемная (1 шт.)
— Тип – ЛМ-3,2
— Тяговое усилие – 3,2 т
— Диаметр каната – 18 мм
— Канатоемкость барабана – 70 м.
— Мощность электродвигателя – 11 кВт
— Скорость намотки каната на 1-м слое– 0,2 м/с
Лебедка папильонажная (передние) -2 шт.
— Тип – ЛМ-2
— Тяговое усилие – 2 т.
— Диаметр каната – 16 мм
— Канатоемкость барабана – 70 м.
— Мощность электродвигателя – 7,5 кВт
— Скорость намотки каната на 1-м слое – 0,3 м/сек
Лебедка становая (задняя) — 2 шт.
— Тип – ЛМ-2
— Тяговое усилие – 2 т.
— Диаметр каната – 16 мм
— Канатоемкость барабана – 70 м.
— Мощность электродвигателя – 7,5 кВт
— Скорость намотки каната на 1-м слое – 0,3 м/сек
Грунтовый насос
— тип – Грат 1600/25
— производительность по пульпе – 1600 м3/час
— напор – 25 м.
— мощность насоса – 315 кВт
Привод грунтового насоса – дизель
— Тип – ЯМЗ 7514
Бортовой дизель-генератор ДГ-100
— основная мощность — 100 кВт
Насосный агрегат гидроразмыва
— Насос:тип — 1Д315/50А
— частота вращения – 3000 об/мин
Топливный бак
— количество – 1 шт.
— емкость – 1,7 м3
Пульпопровод
— Диаметр всасывающего пульпопровода — 273 мм
— Диаметр напорного пульпопровода –250/300 мм
— Технические характеристики:Рабочее давление, мПа 0.7
Рабочая среда абразивная — гидросмесь
Толщина металла
— днище трюма – 5 мм
