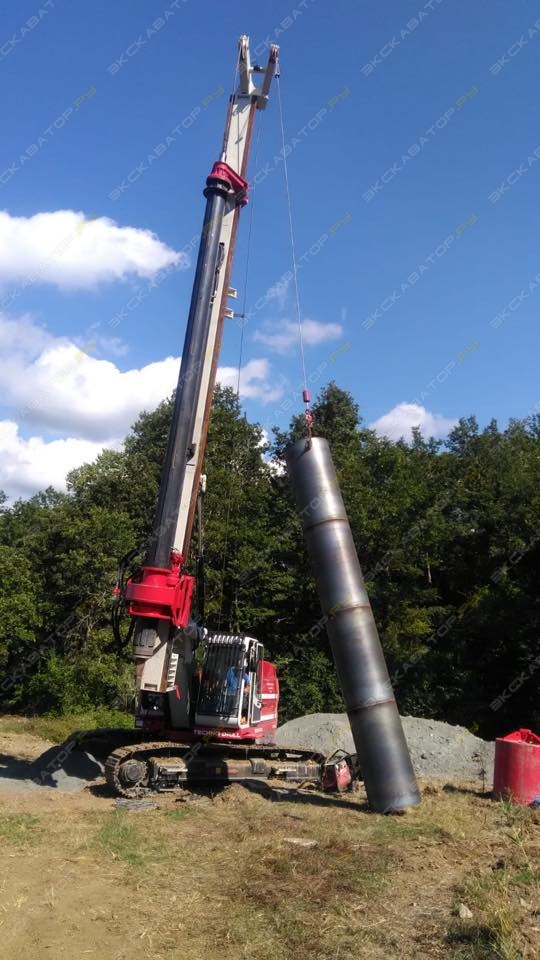

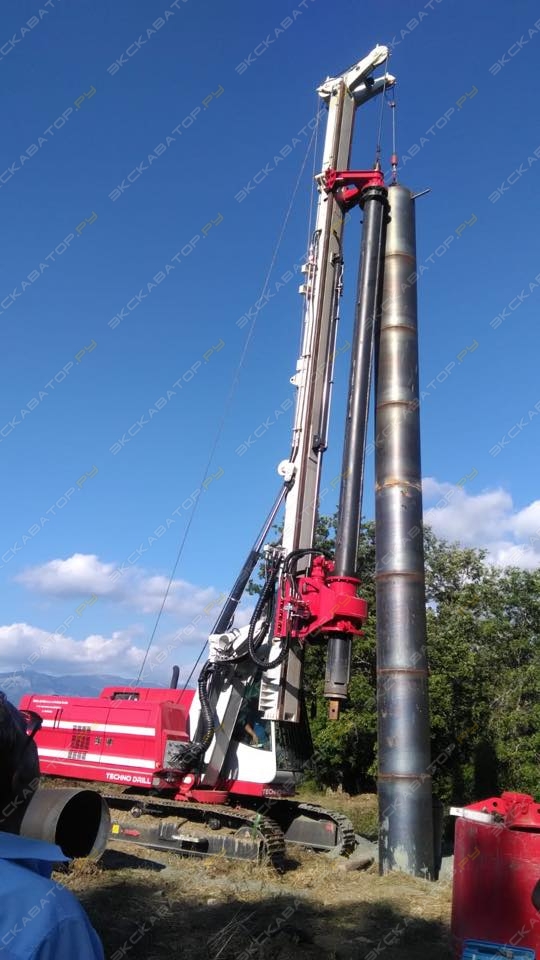

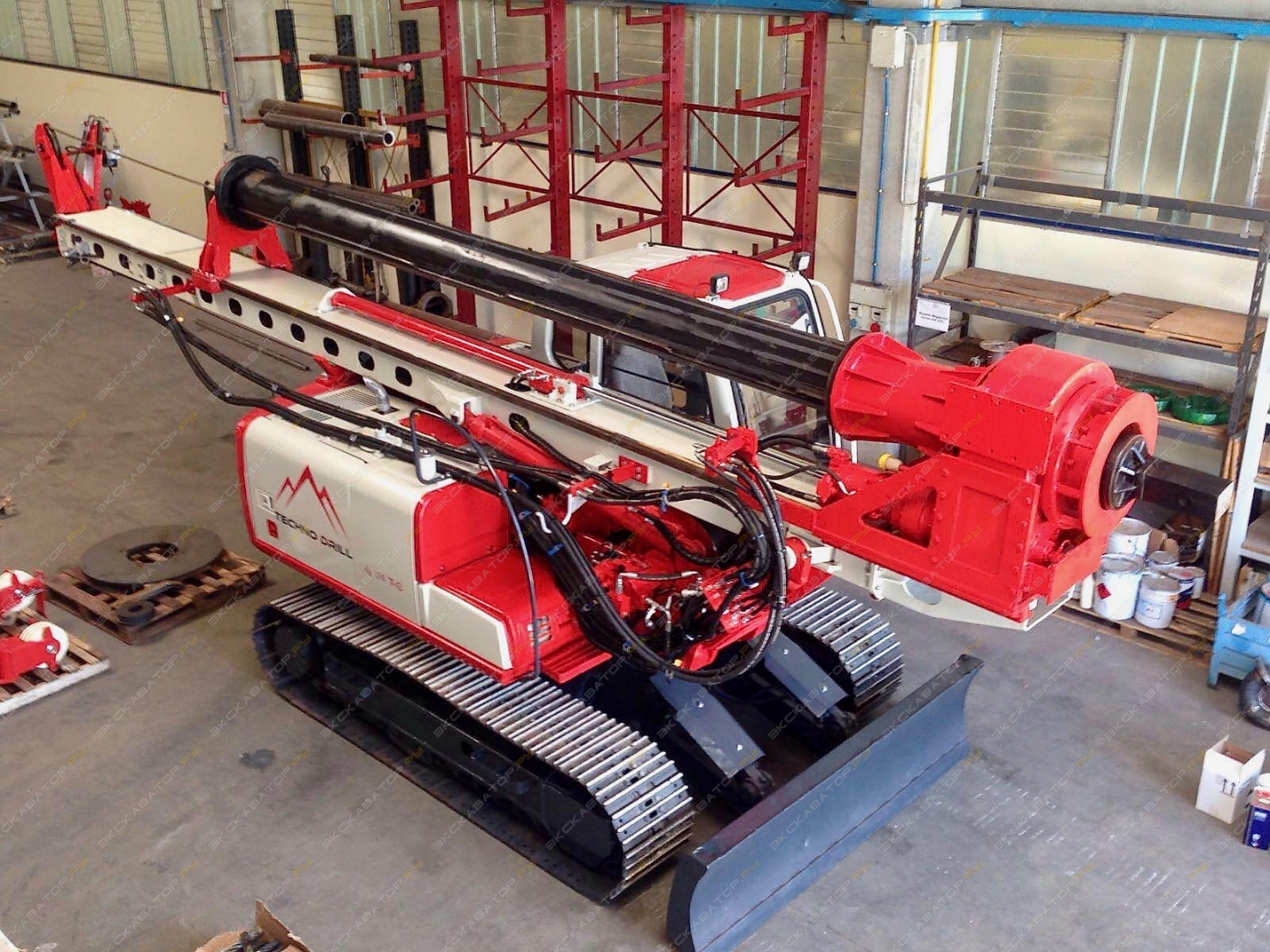

Буровая установка Techno Drill TD 120
Крутящий момент: 120 кНм
Мощность двигателя: 200 лс
Максимальная глубина бурения: 40 м
Максимальный диаметр бурения: 1500 мм
Общий вес: 28 тонн
Буровая установка Techno Drill TD 120 относится к среднему классу буровых установок. Гусеничная база буровой раздвигается от транспортных размеров 2500 мм до рабочих 3500 мм.
В зависимости от типа производимых работ буровая может комплектоваться различным оборудованием. Для бурения по технологии CFA, буровая комплектуется непрерывным, полым шнеком, удлинителем, и системой регистрации данных. Глубина бурения в данной комплектации составит 18 метров, а диаметр до 800 мм.При бурении с келли штангой, используется штанга замкового типа, позволяющая бурить до 40 метров. Для производства работ по технологии «Стена в грунте», буровая установка оснащается грейфером, с которым можно использовать штатную келли штангу. В комплектации «стена в грунте» максимальная ширина траншеи составляет 1000 мм а глубина до 18 метров.
Базовая машина TECHNO DRILL TDBM120
Дизельный двигательDEUTZ / CUMMINS/ VOLVO
Мощность @ 2400 об/мин150кВт
Бак для дизельного топлива 250л
Маслобак гидросистемы 350л
Ходовая часть
Ширина гусеничной базы2500 - 3500мм
Габаритная длина гусениц4180мм
Ширина трака600мм
Скорость0 – 1.77км/ч
Скорость поворота9,5об/мин
Гидравлическая система
Главный насос2 X 160л/мин
Вспомогательный насос1 X 76л/мин
Вспомогательный насос 21 X 54
Дополнительный насос 350бар
Лебёдки
Главная 12000кг
Вспомогательная 6000кг
Ротор
Крутящий момент 120кНм
Скорость вращения 0 – 25об/мин
Скорость сброса 60об/мин
Ход ротора 3500мм
Усилие на погружение 16950кг
Усилие на извлечение 22600кг
Параметры бурения
Минимальный диаметр 355мм
Максимальный диаметр 1500мм
Максимальная глубина 40м
Транспортные размеры
Высота 3334мм
Длина 13328мм
Ширина 2500мм
Вес 28000кг
Возможные опции
Комплект CFA12 + 6м
Комплект «Стена в грунте»1000мм
18м
Лебёдка Pull-Down
Свободный сброс лебёдки
