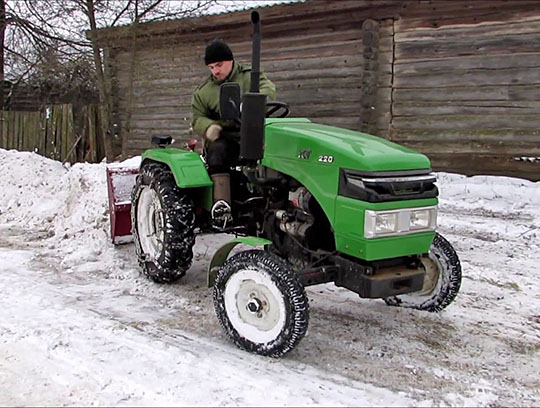

Источник фото: youtube.comФото Xingtai XT-220
Технические характеристики Xingtai XT-220, масса
Тяговое усилие | 4 кН |
Колесная формула | 4х2 |
Диапазон скоростей при движении вперед | 1,92-29,41 км/ч |
Диапазон скоростей при движении назад | 1,90-9,47 км/ч |
Масса конструкционная | 860 кг |
Масса эксплуатационная | 1 060 кг |
Задний противовес | 100 кг |
Объем топливного бака | 17 л |
Количество передач | (3+1)х2 |
Передние шины | 4,00-14 |
Задние шины | 7,50-20 |
Основное предназначение трактора Xingtai XT-220 - сельскохозяйственные работы. Список навесного оборудования достаточно внушительный: это и сеялки, и плуги, и картофелекопалка, и грабли, и сенокосилки, и культиваторы, и даже поливной насос. В коммунальных работах трактор вместе с различными ковшами тоже находит применение.
Остов мини-трактора Xingtai XT-220 представляет собой безрамную конструкцию. Передняя ось имеет трубчатое строение, механизм рулевого управления - червячного типа. Трансмиссия выполнена в виде однодисковой сухой постоянно замкнутой муфты сцепления, составной механической КПП, гипоидной центральной и конечной (с цилиндрическими шестернями) передачами. Тормозная система представлена сухим колодочным и стояночным ножным тормозами. Также в виде опции можно заказать пневматический тормоз для прицепа.
В состав гидравлической системы входят цилиндр одностороннего действия, зависимый стандартный или нестандартный ВОМ (на выбор), подъемник с простым управлением и 3-точечное навесное устройство. Частота вращения стандартного ВОМа составляет 540 мин-1 (по часовой стрелке), диаметр шлицев - 35 мм. Предохранительный клапан гидравлической системы выдает давление 12,75 мПа, максимальное усилие подъема - 2,73 кН. Диаметр гидроцилиндра составляет 54 мм, а ход поршня - 77 мм.

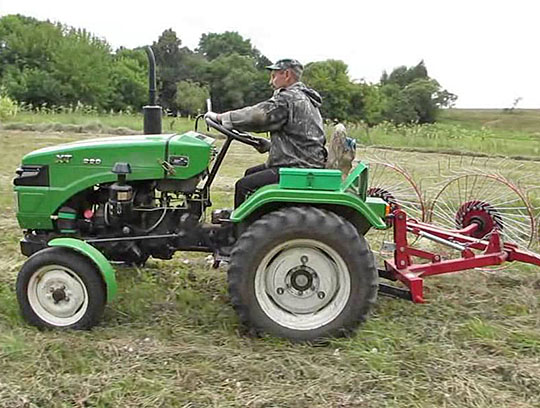

Источник фото: youtube.comФото Xingtai XT-220
Тягово-сцепное устройство трактора Xingtai XT-220 крепится с помощью шарнирных соединений на высоте 410 мм от земли. Диаметр пальца прицепа равен 20 мм. У рассматриваемой модели трактора отсутствует водительская кабина, сиденье - подрессоренное.
На компактную машину китайского производства установлены следующие электроприборы: аккумуляторная батарея, реле-регулятор, генератор, стартер пускового двигателя, амперметр, два задних стоп-сигнала, две передние фары и одна задняя, указатели поворота.
Двигатель
Модель двигателя | Джангдонг TY290 |
Количество цилиндров | 2 |
Мощность | 16,5 кВт (22 л.с.) |
Номинальные обороты коленчатого вала | 2 300 об/мин |
Диаметры цилиндров/ход поршня | 90/105 мм |
Удельный расход топлива | 259 г/кВт*ч |
Источник фото: youtube.comНа мини-трактор Xingtai XT-220 установлен двигатель TY290
На мини-трактор Xingtai XT-220 установлен 4-тактный дизельный двигатель TY290 с водяным охлаждением и электростартерным пуском. Силовой агрегат отличается низким расходом топлива, но учитывая небольшую вместительность топливного бака (всего 17 л), при длительных работах на высоких оборотах придется дозаправляться. Силовая установка оборудована роторным масляным (сетчатый фильтр) и плунжерным топливным (бумажный фильтр) насосами. Система смазки ДВС установлена комбинированная, форсунка - штифтовая, регулятор - центробежный.
Габариты Xingtai XT-220
Длина | 2 500 мм |
Ширина | 1 200-1 380 мм |
Высота | 1 330 мм |
Величина базы | 1 450 мм |
Ширина по передней колее | 960-1 060 мм |
Ширина по задней колее | 990-1 090 мм |
Минимальный дорожный просвет | 300 мм |
Минимальный радиус разворота | 3 900 мм |
Техническое обслуживание
Ежесменное техническое обслуживание нужно выполнять каждые 10 моточасов, ТО-1 - через 100, ТО-2 - через 500, ТО-3 - через 1 000 моточасов.
Аналоги Xingtai XT-220
К аналогам данной машины можно отнести следующие модели:
