СИПРсОП КИД-220: технические характеристики, описание, обзор

Проходческие комбайны СИПРсОП КИД-220

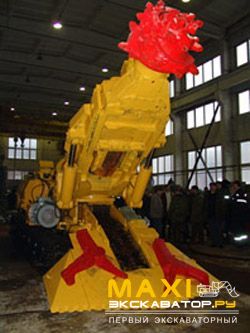

Фото: СИПРсОП КИД-220
Комбайны КИД-220 опытного производства СИПРсОП применяют для механизации процессов отбойки и погрузки горной массы при проведении и ремонте (ранее пройденных) горизонтальных и наклонных выработок арочной, трапециевидной и прямоугольной форм сечением от 7.5 до 25 кв.м. проходке с углом наклона (+-)15 градусов, а также разделки в выработках сбоек, камер и ниш. Комбайны предназначены для работы в составе проходческо-очистных комплексов, включающих самоходный вагон. Комбайны могут также отгружать отбитую горную массу непосрдственно на конвейерный транспорт (с использованием скребкового перегружателя).

Технические характеристики СИПРсОП КИД-220:

Производительность1,65 т/мин
Сопротивление резанию соляных пород450 кг/кв.см
Высота выработкидо 4700 мм
Ширина выработкидо 6000 мм
Форма выработкиарочная, прямоугольная трапециевидная
Угол наклона выработки,не более±15 град.
Габаритная высота2650 мм
Габаритная ширина2800 мм
Габаритная ширина по гусеницам2500 мм
Габаритная длина11650 мм
Исполнительный органстреловидный, телескопический
Тип резцовД-6.22, РКС-1
Ход телескопа исполнительного органа630 мм
Опускание исполнительного органа ниже уровня почвы,не менее250 мм
Частота вращения буровой коронки77,7 мин-1
Тип питателяповоротный, подъемный с загребающими спаренными лапами
Поворот питателя вправо24 град
Поворот питателя влево18 град
Опускание ниже уровня почвы, не менее150 мм
Ширина питателя без уширителей1800 мм
Ширина питателя с уширителями2800 мм
Конвейерскребковый, подъемно-поворотный
Поворот конвейера в горизонтальной плоскости±35 град
Подъем конвейера в вертикальной плоскости15 град
Высота подъема консоли конвейера вверх1760 мм
Приводгидравлический
Рабочая скорость движения2,5 м/мин
Маневровая скорость движения5 м/мин
Клиренс340 мм
Производительность насосов315 л/мин
Напряжение660/1140 В
Исполнениевзрывозащищенное
Производительность вентилятора3,65 куб.м./с
Максимальное рабочее давление в гидросистеме10 МПа
Суммарная мощность электродвигателей комбайна228,5 кВт
в том числе привода:110 кВт
отбойного органа18,5 кВт
конвейера15 кВт
питателя5 кВт
вентилятора55 кВт
узла насоса привода хода15 кВт
узла насосного18 кВт
Масса комбайна 50000 кг
