Shantui SD23: технические характеристики, обзор, описание

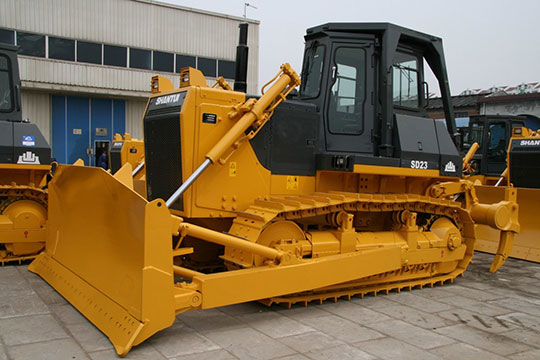

Источник фото: sibur-renta.comФото Shantui SD23

Технические характеристики Shantui SD23, масса

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала - 25 градусов. Самым вместительным является полусферический отвал - с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема - 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков - три штуки.

На Shantui SD23  возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч - задним ходом. Минимальный радиус поворота - 3,3 м.

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные - по семь. Тип ходовой части - с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков  - составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Источник фото: china-spec.ruВ каждой гусенице бульдозера Shantui SD23 - по 39 башмаков

Габариты

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

Двигатель Shantui SD23

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 - это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор - однофазный трехэлементный. Тормоз - мокрого плавающего типа. Главный привод - одноступенчатое понижение скорости, конечная передача - двухступенчатое.

Кабина и органы управления

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

Источник фото: NewAuto.kzФото Shantui SD23

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса - сдвоенные шестереночный. Тип управляющего клапана - золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Техническое обслуживание

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса - простота конструкции и ремонтопригодность. Основа машины - гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

Модификации

На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.

Аналоги

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Zoomlion ZD220SH-3, Sinoway SWD220YS, LiuGong B230R, Shantui SB23, Zoomlion ZD220S-3, Pengpu PD220YS, Shantui SD22D, Pengpu PD320Y-1, Shantui SD22R.
