LiuGong 835H: технические характеристики, описание, обзор

Фронтальные погрузчики колесные LiuGong 835H

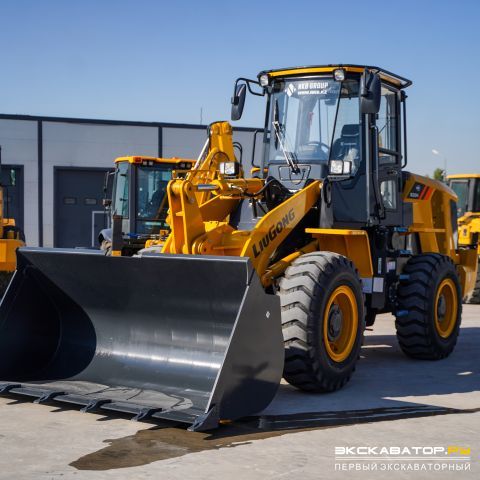

Фото: LiuGong 835H
Фронтальный погрузчик LiuGong 835H — это модель рабочей массой 10 тонн с грузоподъёмностью 3 тонны. Машину можно адаптировать под конкретные задачи благодаря трём доступным конфигурациям — стандартной, усиленной и премиальной.
В базовой версии погрузчик поставляется с китайским двигателем Weichai WP6G125E22 мощностью 92 кВт и планетарной гидромеханической КПП Liugong BS205 с двумя передачами вперёд и одной назад. Такая модификация оптимальна для коммунальных и сельскохозяйственных работ, а также для небольших строительных объектов.
В усиленной комплектации используется тот же двигатель, но коробка передач иная — модификации BS305, обеспечивающей более высокую производительность при длительной эксплуатации (например, при погрузке тяжёлых материалов в две смены).
Премиальная версия получила мотор Cummins 6BTAA5.9-C130 мощностью 97 кВт с интеркулером, а также трансмиссию ZF 4WG158 с четырьмя передачами вперёд и тремя назад и функцией Kickdown, позволяющей быстро переключаться между режимами.
Во всех версиях используется полноприводная компоновка 4x4. Прочная рама с переработанной геометрией обеспечивает равномерное распределение нагрузки и долгий срок службы различных компонентов. Мосты — фирменные, производства LiuGong.
Гидросистема с тандемным шестерённым насосом подаёт от 180 до 220 л/мин при рабочем давлении 18 МПа. Гидроусилитель с приоритетным клапаном обеспечивает лёгкость и точность управления, а Z-образная кинематика стрелы — высокую силу отрыва и ускоренный цикл погрузки.
Кабина соответствует стандартам безопасности ROPS/FOPS, внутри неё установлены джойстики, кондиционер, аудиосистема и другие опции. Сиденье Grammer с пневмоподвеской и множеством регулировок снижает усталость оператора. Панорамное остекление обеспечивает обзор на 309 градусов (что является хорошим показателем), а солнцезащитная шторка, регулируемая рулевая колонка и распашная форточка ещё больше повышают комфорт оператора. В свою очередь, откидной капот из композитных материалов на торсионе облегчает доступ в моторный отсек, а противоскользящая платформа и поручни делают обслуживание безопасным.
Машина оснащается многоступенчатым топливным фильтром, защищающим двигатель от загрязнений даже при низком качестве топлива. Конструктивные решения, такие как модульная сборка узлов и открывающаяся передняя решётка, позволяют быстро проводить диагностику и ремонт.
LiuGong 835H совместим с широким спектром навесного оборудования — от ковшей и захватов до узкоспециализированных навесок, что делает его универсальным помощником на строительных площадках, в коммунальной сфере, сельском хозяйстве и при погрузочно-разгрузочных работах любой сложности. Все основные узлы спроектированы с запасом прочности.

Технические характеристики LiuGong 835H:

ВЕРСИЯ 835H Weichai
ДВИГАТЕЛЬ
Экологический стандарт Tier 2 / Stage II
Производитель Weichai
Модель WP6G125E201
Полная мощность 92 кВт / 125 л. с. при 2000 об/мин
Полезная мощность 85 кВт /116 л. с. при 2000 об/мин
Макс. крутящий момент 540 Nm при 1300-1500 об/мин
Объём ДВС 6,75 л
Количество цилиндров 6
Система подачи воздуха С турбокомпрессором
ТРАНСМИССИЯ
КПП Планетарного типа с переключением под нагрузкой
Гидротрансформатор Четырехэлементный двухступенчатый
Макс. скорость движения вперед 37 км/ч
Макс. скорость движения назад 17 км/ч
Количество передач переднего хода 2
Количество передач заднего хода 1
МОСТЫ
Тип переднего дифференциала Открытый
Тип заднего дифференциала Открытый
РУЛЕВОЕ УПРАВЛЕНИЕ
Конфигурация Шарнирное сочленение
Давление разгрузки 17,2 МПа
ТОРМОЗА
Тип рабочего тормозаСухой дисковый тормоз
Привод рабочего тормоза Пневмогидравлический
Тип стояночного тормоза Барабанный тип
Привод стояночного тормоза Механический
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Тип главного насоса Шестеренчатый
Давление разгрузки 17 МПа
Время подъема стрелы 5,5 с
Время выгрузки 1,1 с
Время опускания 3,1 с
Мин. продолжительность полного цикла9,7 с
ХАРАКТЕРИСТИКИ СТРЕЛЫ ПОГРУЗЧИКА СО СТАНДАРТНЫМ КОВШЛОМ2 м3
Нагрузка опрокидывания прямая, ISO 14397-1:2007 7800 кг
Нагрузка опрокидывания при полном повороте, ISO 14397-1:2007 6700 кг
Вырывное усилие ковша 99 кН
Макс. высота шарнирного пальца 3738 мм
Макс. высота выгрузки 2930 мм
Расстояние выгрузки на макс. высоте 1035 мм
Макс. глубина копания 40 мм
Запрокидывание ковша на уровне земли42 град.
Запрокидывание ковша при перемещении 49 град.
Запрокидывание ковша на макс. высоте 60 град.
Макс. угол выгрузки на макс. высоте 45 град.
ХАРАКТЕРИСТИКИ КОВША
Объём ковша 1,5 - 2,3 м3
РАЗМЕРЫ
E Клиренс 350 мм
G Колесная база 2870 мм
H Высота кабины 3340 мм
J Колея 1850 мм
K Ширина по шинам 2295 мм
L Длина по ковшу 7150 мм
M Угол поворота 40 град.
P Задний угол свеса 28 град.
R1 Радиус поворота по внешней кромке ковша 5660 мм
R2 Радиус поворота по внешней стороне шины 5090 мм
W Ширина по ковшу 2460 мм
ШИНЫ
Типоразмер шин 17,5 - 25
ЭКСПЛУАТАЦИОННАЯ МАССА
Эксплуатационная масса 10 075 кг
ЗАПРАВОЧНЫЕ ЕМКОСТИ
Топливный бак 140 л
Моторное масло 18 л
Система охлаждения 40 л
Бак для гидравлической жидкости 140 л
Трансмиссия и гидротрансформатор 40 л
Мосты, каждый 22 л
ВЕРСИЯ 835H MAX Weichai
ДВИГАТЕЛЬ
Экологический стандарт Tier 2 / Stage II
Производитель Weichai
Модель WP6G125E201
Полная мощность 92 кВт / 125 л. с. при 2000 об/мин
Полезная мощность 85 кВт /116 л. с. при 2000 об/мин
Макс. крутящий момент 540 Nm при 1300-1500 об/мин
Объём ДВС 6,75 л
Количество цилиндров 6
Система подачи воздуха С турбокомпрессором
ТРАНСМИССИЯ
КПП Планетарного типа с переключением под нагрузкой
Гидротрансформатор Четырехэлементный двухступенчатый
Макс. скорость движения вперед 37 км/ч
Макс. скорость движения назад 16 км/ч
Количество передач переднего хода 2
Количество передач заднего хода 1
МОСТЫ
Тип переднего дифференциала Открытый
Тип заднего дифференциала Открытый
РУЛЕВОЕ УПРАВЛЕНИЕ
Конфигурация Шарнирное сочленение
Давление разгрузки 17,2 МПа
ТОРМОЗА
Тип рабочего тормоза Сухой дисковый тормоз
Привод рабочего тормоза Пневмогидравлический
Тип стояночного тормоза Барабанный тип
Привод стояночного тормоза Механический
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Тип главного насоса Шестеренчатый
Давление разгрузки 19 МПа
Время подъема стрелы 4,8 с
Время выгрузки 1,1 с
Время опускания 3,1 с
Мин. продолжительность полного цикла9 с
Характеристики стрелы погрузчика со стандартным ковшом 2 м3
Нагрузка опрокидывания прямая, ISO 14397-1:2007 8500 кг
Нагрузка опрокидывания при полном повороте, ISO 14397-1:2007 7300 кг
Вырывное усилие ковша 106 кН
A Макс. высота шарнирного пальца 3738 мм
B Макс. высота выгрузки 2870 мм
C Расстояние выгрузки на макс. высоте 1095 мм
D Макс. глубина копания 40 мм
S1 Запрокидывание ковша на уровне земли 42 град.
S2 Запрокидывание ковша при перемещении 49 град.
S3 Запрокидывание ковша на макс. высоте 60 град.
S4 Макс. угол выгрузки на макс. высоте 45 град.
ХАРАКТЕРИСТИКИ КОВША
Объём ковша 1,5 - 2,3 м3
РАЗМЕРЫ
E Клиренс 350 мм
G Колесная база 2870 мм
H Высота кабины 3340 мм
J Колея 1850 мм
K Ширина по шинам 2295 мм
L Длина по ковшу 7185 мм
M Угол поворота 40 град.
P Задний угол свеса28 град.
R1 Радиус поворота по внешней кромке ковша 5740 мм
R2 Радиус поворота по внешней стороне шины 5090 мм
W Ширина по ковшу 2600 мм
ШИНЫ
Типоразмер шин 17,5 - 25
ЭКСПЛУАТАЦИОННАЯ МАССА
Эксплуатационная масса 10 875 кг
ЗАПРАВОЧНЫЕ ЕМКОСТИ
Топливный бак 140 л
Моторное масло 18 л
Система охлаждения 40 л
Бак для гидравлической жидкости 140 л
Трансмиссия и гидротрансформатор 45 л
Мосты, каждый 22 л
ВЕРСИЯ 835H Cummins
ДВИГАТЕЛЬ
Экологический стандарт Tier 2 / Stage II
Производитель Cummins
Модель 6BTAA5.9-C130
Полная мощность 97 кВт /132 л. с. при 2200 об/мин
Полезная мощность 89 кВт / 121 л. с. при 2200 об/мин
Макс. крутящий момент 580 N·m @ 1300~1500 об/мин
Объём ДВС 5,9 л
Количество цилиндров 6
Система подачи воздуха С турбокомпрессором и интеркулером
ТРАНСМИССИЯ
КПП Многовальная с переключением под нагрузкой
Гидротрансформатор Трехэлементный одноступенчатый
Макс. скорость движения вперед 38 км/ч
Макс. скорость движения назад 25 км/ч
Количество передач переднего хода 4
Количество передач заднего хода 3
МОСТЫ
Тип переднего дифференциала Открытый
Тип заднего дифференциала Открытый
РУЛЕВОЕ УПРАВЛЕНИЕ
Конфигурация Шарнирное сочленение
Давление разгрузки 17,2 МПа
ТОРМОЗА
Тип рабочего тормоза Сухой дисковый тормоз
Привод рабочего тормозаПневмогидравлический
Тип стояночного тормоза Барабанный тип
Привод стояночного тормоза Механический
ГИДРАВЛИЧЕСКАЯ СИСТЕМА
Тип главного насоса Шестеренчатый
Давление разгрузки 17 МПа
Время подъема стрелы 5,1 с
Время выгрузки 1,1 с
Время опускания 3,1 с
Мин. продолжительность полного цикла 9,3 с
Характеристики стрелы погрузчика со стандартным ковшом 1,8 м3
Нагрузка опрокидывания прямая, ISO 14397-1:2007 7700 кг
Нагрузка опрокидывания при полном повороте, ISO 14397-1:2007 6600 кг
Вырывное усилие ковша 99 кН
A Макс. высота шарнирного пальца 3738 мм
B Макс. высота выгрузки 2930 мм
C Расстояние выгрузки на макс. высоте 1035 мм
D Макс. глубина копания 40 мм
S1 Запрокидывание ковша на уровне земли 42 град.
S2 Запрокидывание ковша при перемещении 49 град.
S3 Запрокидывание ковша на макс. высоте 60 град.
S4 Макс. угол выгрузки на макс. высоте 45 град.
ХАРАКТЕРИСТИКИ КОВША
Объём ковша 1,5 - 2,3 м3
РАЗМЕРЫ
E Клиренс 350 мм
G Колесная база 2870 мм
H Высота кабины 3340 мм
J Колея 1850 мм
K Ширина по шинам 2295 мм
L Длина по ковшу 7150 мм
M Угол поворота 40 град.
P Задний угол свеса 28 град.
R1 Радиус поворота по внешней кромке ковша 5660 мм
R2 Радиус поворота по внешней стороне шины 5090 мм
W Ширина по ковшу 2460 мм
ШИНЫ
Типоразмер шин 17,5 - 25
ЭКСПЛУАТАЦИОННАЯ МАССА
Эксплуатационная масса 10 275 кг
ЗАПРАВОЧНЫЕ ЕМКОСТИ
Топливный бак 140 л
Моторное масло 16,3 л
Система охлаждения 40 л
Бак для гидравлической жидкости 140 л
Трансмиссия и гидротрансформатор 40 л
Мосты, каждый 22 л
