КБ-408.21: технические характеристики, обзор, описание

Рассматриваемый башенный кран является одним из самых востребованных на отечественном рынке: в ноябре 2017 г. был собран тысячный экземпляр модели. За счет каких конструктивных особенностей и технических характеристик КБ-408.21 удерживает лидерство?

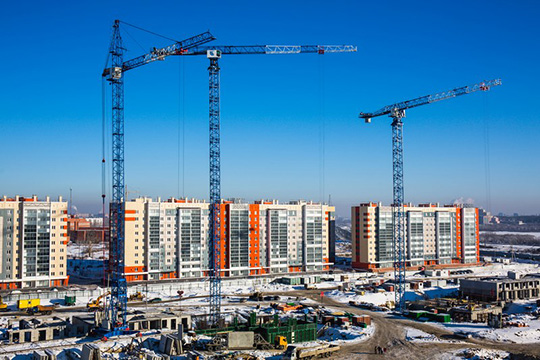

Технические характеристики: КБ-408.21 способен поднимать вес до 10 тИсточник фото: giraffecrane.ruТехнические характеристики: КБ-408.21 способен поднимать вес до 10 т

Производителем башенных кранов КБ-408.21 является ООО "Крановые технологии" (техника выпускается под брендом GIRAFFE). Отметим, что более современным вариантом названия данной модели является SMK-10.200, но на официальном сайте компании продолжает использоваться двойной индекс.

Прародителем изготавливаемой сегодня модели можно назвать кран КБ-160 (КБ-401), который запустили в производство еще в конце 60-х годов. Изначально сборка КБ-408.21 велась на Московском крановом заводе "Северянин" (с 1998 по 2001 г.), но затем предприятие полностью прекратило выпуск данного типа техники. С 2002 года производство запущено на Нязепетровском крановом заводе (принадлежит ООО "Крановые технологии").

Отметим, что конструкция башенного крана за прошедшие годы претерпела значительные изменения. Уже в момент передачи производства КБ-408.21 в Нязепетровск была изменена комплектация кабины и электрических шкафов. Техника, выпускающаяся на разных заводах, имела и ряд других отличий.

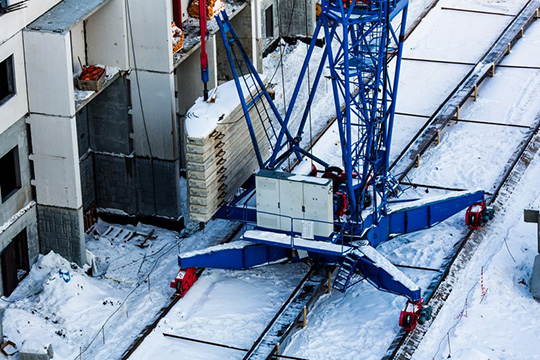

КБ-408.21 - рельсовый кран с поворотной башней Источник фото: giraffecrane.ruКБ-408.21 - рельсовый кран с поворотной башней

Технические характеристики КБ-408.21

SMK-10.200 (ранее - КБ-408.21) - рельсовый кран с поворотной башней и балочной стрелой с грузовой тележкой, предназначенный для возведения сооружений, высота которых может достигать 72,7 м. Допустимая масса монтируемых элементов - 10 т. Транспортировка материалов выполняется вертикально и горизонтально. Монтаж оборудования производится с помощью автокрана, а также собственных механизмов модели.

Конструкцией крана КБ-408.21 предусмотрен прибор безопасности IV поколения с координатной системой защиты. В его состав входит модуль самодиагностики системы управления. Интерфейс - сенсорный графический. По спецзаказу предлагается дистанционная диагностика по каналу GPRS.

Для работы в холодное время в кабине крана присутствует система отопления. Также можно заказать кондиционер.

Максимальная грузоподъемность 10 т
Максимальная высота подъема 72,7 т
Номинальная мощность (основная грузовая лебедка) 55 кВт
Угол поворота 1080 град.
Масса плит балласта 45 т
Температурный режим от -40 до +40С
Сейсмичность 1-6

Модификации

Производитель предлагает 15 вариантов исполнения башенного крана КБ-408.21 (к названию прибавляется индекс от 00 до 14). Наиболее "ходовой" является версия КБ-408.21-02.

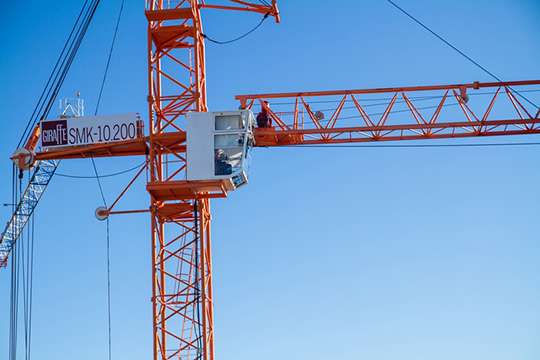

Фото башенного крана КБ-408.21Источник фото: giraffecrane.ruФото башенного крана КБ-408.21

Среди технических характеристик, разнящихся в зависимости от модификации крана, - грузоподъемность на максимальном вылете (она может составлять 3; 3,5 или 5 тонн). Максимальный грузовой момент, соответственно, ограничен значениями 160, 180 или 200 тм. Но здесь стоит сказать, что у 3-тонных версий максимальны вылет достигает 40 м, а у 5-тонных - 30 м. Но по дополнительному заказу возможна установка стрел длиной 45 и 50 м. Отметим также, что максимальный вес, который во всех случаях составляет 10 т, допускается на вылете 16, 18 или 20 м.

Более подробно остановимся на характеристиках башенного крана КБ-408.21-02.

Грузоподъемность при максимальном вылете 3 т
Максимальный грузовой момент 160 тм
Максимальный вылет стрелы 40 м
Вылет при максимальной грузоподъемности 16 м
Масса конструктивная 56,7 т

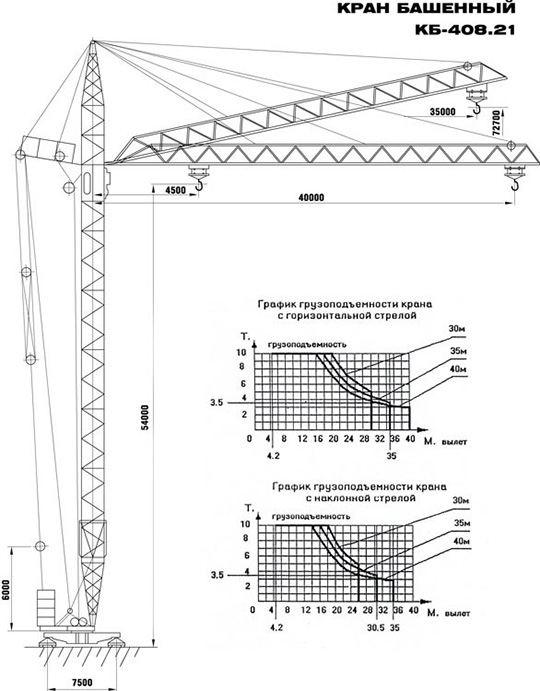

Схема КБ-408.21

График грузоподъемности башенного крана с горизонтальной и наклонной стрелой

Аналоги

Среди сходных по своим возможностям моделей можно назвать:
