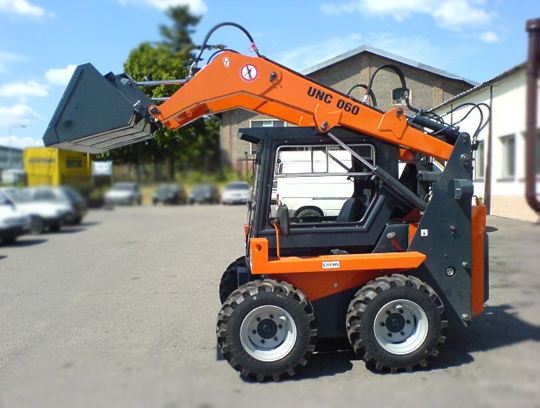

Источник фото: uralspecmash-td.ruТехнические характеристики Унц 060: масса - 3,7 т
Технические характеристики Унц 060
Основное предназначение мини-погрузчика Унц 060 - это погрузка, планировка и перемещение грунтов 1-4 класса, а также экскавация, бурение ям (породы 1-2 класса), рытье узких траншей. Разберем подробнее технические характеристики Unc 060.
| Максимальная скорость движения вперед | 12 км/ч |
| Сила тяги | 24 кН |
| Диаметр поворота по наружной колее | 2,4 м |
| Диаметр поворота по наружному габариту | 4,8 м |
| Глубина преодолеваемого брода | 250 мм |
| Продолжительность рабочего цикла | 12 сек |
| Производительность | 120 т/ч |
| Номинальная грузоподъемность | 750 кг |
| Эксплуатационная масса | 2,95 т |
| Полная масса | 3,7 т |
Мини-погрузчик Unc 060 имеет гидростатический привод. Трансмиссия представляет собой привод насосов, преобразователи "Сауэр", четыре независимых колеса и два механических редуктора с цилиндрическими шестернями. Рулевое управление - механическое, колеса притормаживают за счет изменения угла наклона регулировочной плиты гидронасоса СВП. Тормозная система представлена педалью управления и перепускным клапаном, стояночным и аварийным тормозами.
Габариты Unc 060
| Ширина с колесами 10-15 | 1,7 м |
| Длина | 3,22 м |
| Высота с кабиной | 1,99 м |
| Колесная база | 1,02 м |
| Ширина колес с шинами 10-15 | 1,43 м |
| Максимальный горизонтальный вылет стрелы | 1,35 м |
| Ширина ковша | 1,73 м |
| Максимальная высота погрузчика с поднятым ковшом | 3,38 м |
| Дорожный просвет с шинами 10-15 | 186 мм |
| Объем основного ковша | 0,45 м3 |
Источник фото: rutube.ruГабариты Унц 060: высота с кабиной - 1,99 м
Отзывы Unc 060
Отзывы Unc 060 от пользователей, а также вопросы ремонта можно почитать в этой теме Форума.
Мощность
Мини-погрузчики Unc 060 оборудованы дизельными четырехтактными силовыми установками Zetor 5201 с водяным охлаждением и непосредственным впрыском топлива. Двигатель развивает мощность в 45 л.с. (33,1 кВт). Система водяного охлаждения с принудительной циркуляцией регулируется термостатом.
| Модель двигателя | Зетор 5201 |
| Диаметр цилиндра | 102 мм |
| Ход поршня | 110 мм |
| Степень сжатия | 17 |
| Количество цилиндров | 3 |
| Рабочий объем цилиндров | 2 696 см3 |
| Номинальная мощность при 1 200 об/мин | 33,1 кВт |
| Удельный расход топлива | 236 г/кВт*ч |
| Число оборотов холостого хода | 600+50 об/мин |
| Средняя скорость поршня | 8,7 м/с |
| Сухая масса двигателя | 336 кг |
| Объем топливного бака | 50 л |
Навесное оборудование
Навесная система состоит из коробчатой сварной стрелы, гидроцилиндров и быстрозажимного устройства. Подъемный механизм прикреплен к задней части рамы шарнирно. Погрузчик можно оснастить, помимо основного ковша, буром, грейфером, вилами с захватом, дренажным, комбинированным и обратным ковшами, шарнирно-закрепленным отвалом и др.
Источник фото: forum.exkavator.ruФото мини-погрузчика Unc 060
Кабина
Кабина соответствует стандарту ROPS. Она может подниматься и опрокидываться, поэтому ко всем узлам обеспечен доступ. В кабине установлено кресло с двухточечным ремнем безопасности, а также отопитель 3В3, который функционирует от системы охлаждения ДВС.
Управление
Все манипуляции с погрузочным ковшом осуществляются при помощи рычажного механизма, который находится в кабине. Каждый рычаг, управляемый посредством гидрораспределителей совмещенного действия, имеет 4 положения. Рычаги автоматически возвращаются в нейтральное положение, после того как оператор их отпускает.
Аналоги
К аналогам данной машины можно отнести следующие модели:
