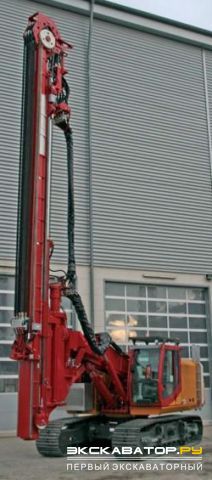

Фото: ABI TM 22
Сваебойная установка TM 22 производства ABI, масса техники – 72000 - 75000 кг, мощность двигателя – 470 кВт. ABI MOBILRAM-System разработаны для комплексных решений в области бурения и забивки свай. Новая улучшенная версия имеет усиленную мачту с еще большей полезной длиной. ABI MOBILRAM может перевозиться на низкорамном автопоезде. Для транспортного положения направляющая мачта опускается на базу самоходной установки. Транспортная ширина шасси может быть уменьшена с использованием телескопического привода.
Технические характеристики ABI TM 22:
| Масса техники | 72000 - 75000 кг |
| Мощность двигателя | 470 кВт |
| Наклон направляющей мачты вперед / назад | 4 / 5 град |
| Наклон мачты в сторону | 4 град |
| Грузоподъемность | 15000 кг |
| Высота минимальная / максимальная | 14250 / 27260 мм |
| Максимальная высота до быстросъемного устройства | 24700 мм |
| Расстояние от центра до направляющей мачты | 4040 - 5840 мм |
| Расстояние от центра до противовеса | 4200 мм |
| Смещение мачты ниже уровня ходовой части | 2500 мм |
| Ширина направляющей мачты | 600 мм |
| Габаритные размеры, транспортные: | |
| длина | 14500 мм |
| высота | 3650 мм |
| ширина | 3000 мм |
| Вместимость топливного бака | 920 л |
| Ширина колеи | 2300 - 3800 мм |
| Ширина гусеницы | 700 мм |
