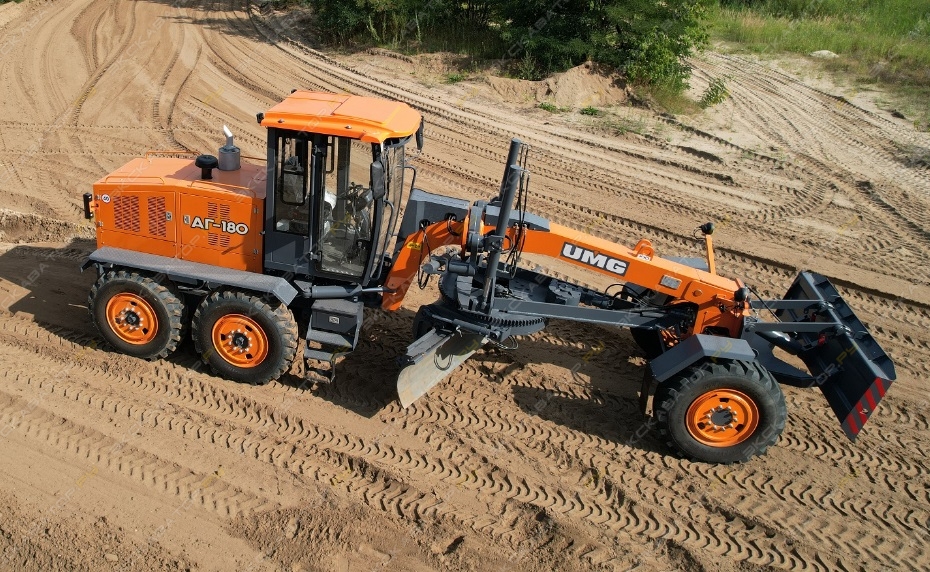

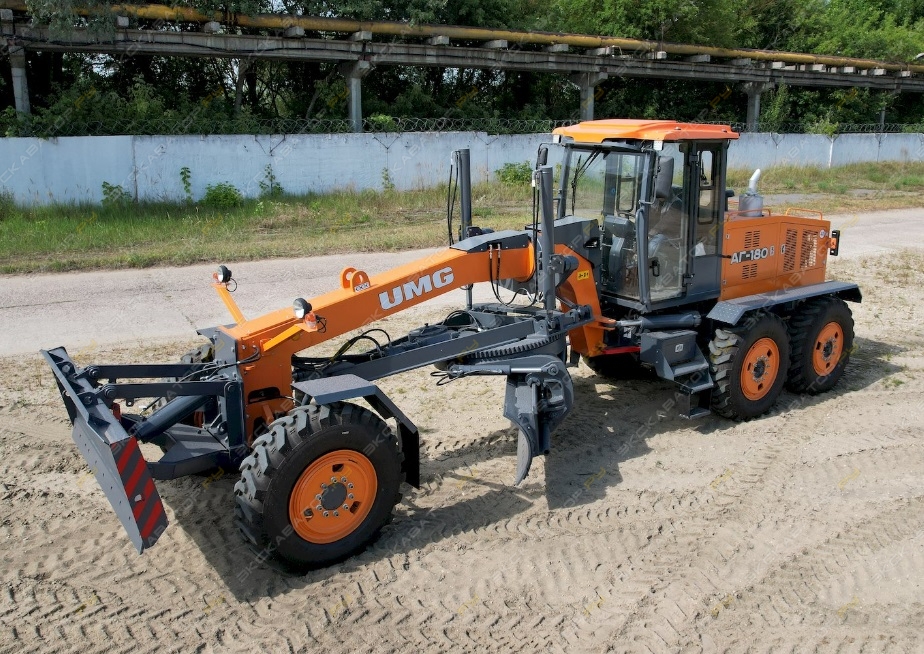

Описание
Тип грейдеров: самоходные
Эксплуатационная масса, т
16,9
Силовая установка
Двигатель (тип, модель)ЯМЗ-236М2-73
Тип6-ти цилиндровый V-образный четырехтактный дизельный двигатель с водяным охлаждением, атмосферный, Tier 0
Полная мощность, кВт (л.с.) / при оборотах (об/мин)132 (180) / 2100
Максимальный крутящий момент (Нм) / при оборотах (об/мин)667 / 1400
Рабочий объем (л)11,15
Диаметр и ход поршня130/140
Удельный расход топлива при номинальной мощности, г/кВт ч220
Аккумуляторные батареи2 х 6СТ-190N3
Генератор, В / А28/80
Напряжение бортовой электросети24
Управление оборотами двигателямеханическое
Воздушный фильтрСухого типа
Гидравлическая система
Тип гидросистемыПостоянного объема
Гидрораспределитель управления рабочим оборудованием (тип, производитель, модель)1 шт. 6-ти секционный с 6-ю гидрозамками
Гидрораспределитель управления вспомогательными операциями, тип4-е шт., односекционные с дискретным электроуправлением
Гидронасос привода рабочего оборудования, типШестеренный НШ-32 (тандем)
Производительность насоса, л/мин, при 2 000 об/мин67,2
Номинальное давление в гидросистеме привода рабочего оборудования (МПа)14
Гидронасос рулевого управления (тип, подача, производитель)Шестеренный НШ-16 (тандем)
Привод гидронасосов рулевого управления и привода рабочего оборудования, типкарданный
Гидронасос привода переднего моста, типнет
Гидронасос тормозной системы, типнет
Гидроцилиндры подъема грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм)100 х 63 х 1150
Гидроцилиндр выноса грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм)80 х 50 х 1400
Гидроцилиндры поворота грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм)100х63х1000
Гидроцилиндры изменения угла резания грейдерного отвала: диаметр поршня х диаметр штока х ход штока (мм)80 х 50 х 280
Гидроцилиндры выноса тяговой рамы: диаметр поршня х диаметр штока х ход штока (мм)100 х 63 х 860
Гидроцилиндры поворота колес: диаметр поршня х диаметр штока х ход штока (мм)50 х 32 х 320
Гидроцилиндры наклона колес: диаметр поршня х диаметр штока х ход штока (мм)80 х 50 х 160
Гидроцилиндры поворота (сложения) основной рамы: диаметр поршня х диаметр штока х ход штока (мм)125х70х400
Гидроцилиндр переднего бульдозерного отвала: диаметр поршня х диаметр штока х ход штока (мм) - тип140 х 70 х 400
Гидроцилиндры заднего рыхлительного оборудования: диаметр поршня х диаметр штока х ход штока (мм)140 х 70 х 400
Фильтр сливной, модельMPF 181 1A G1 P10 NBP01
Фильтр напорный, модельFMM 050 3 BAD A10 N PO2
Рама
Рама шасси, типПередняя рама - цельносварная, основа рамы - наклонная балка коробчатого сечения. Задняя рама - с силовым периметром для монтажа силовых агрегатов и навесного оборудования. Шарнир рамы имеет два гидроцилиндра, поворачивающие раму на 26° влево и вправо. Гидрозамок обеспечивает неизменность положения рамы.
Складывание рамы, угол± 26
Максимальное смещение колеи передних колес относительно задних, при прямолинейном движении, мм1200
Тяговая рама
Тяговая рама, типЦельносварная коробчатая конструкция Т-образной формы. Опоры цилиндров подъема имеют двойные крепления к раме для обеспечения надежности.
Поворотный круг
Поворотный круг, типПоворотный круг поддерживается в 3-х точках регулируемыми зажимными пластинами, что обеспечивает оптимальную опору и распределение нагрузок. Двухцилиндровая гидравлическая система привода обеспечивает кругу необходимые усилия поворота и удержания его под полной нагрузкой, оснащена демпфирующими предохранительными клапанами для защиты от ударных повреждений.
Привод поворотного круга (тип)2 гидроцилиндра
Диаметр круга, мм1484
Число зажимных пластин4
Рабочее оборудование
Грейдерный отвал, длина / высота (мм)3810/630
Шаг болтов крепления ножей, мм152,4
Диаметр болтов, мм16
Боковой вынос отвала вправо/влево (мм)700/700
Боковой сдвиг поворотного круга вправо/влево, мм660 / 760
Угол поворота отвала в плане (град)± 65
Диапазон изменения угла резания ножа грейдерного отвала, град.30 - 70
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама прямая, мм2218 / 2322
Вылет грейдерного отвала за пределы колеи, вправо / влево, рама изогнута, мм2856 / 3062
Максимальный угол откоса для зачистки отвалом (град)90
Высота подъема грейдерного отвала в транспортном положении (мм)400
Заглубление грейдерного отвала ниже опорной поверхности (мм)400
Бульдозерный неповоротный отвал, длина / высота с ножом (мм)2475 / 880
Опускание отвала ниже опорной поверхности (мм)100
Рулевое управление
Рулевой механизмГидростатическое рулевое управление. Насос-дозатор в блоке со следящим гидрораспределителем, в т.ч. предохранительный, обратный, противоударный и противовакуумный клапаны
Минимальный радиус поворота по внешнему колесу, мм8000
Параметры хода
Колесная формула1 х 2 х 3
Муфта сцепленияОднодисковая, постоянно замкнутого типа, установлена на дизеле.
Управление механическое с гидроусилителем. Выполняет роль гасителя крутильных колебаний.
Коробка перемены передач1. Псковский завод механических приводов, 240.30.11.00.000, Механическая КПП
Число передач вперед / назад6 / 2
Скорости передвижения вперед / назад (км/ч)1 - 4,6 / 3,85
2 - 7,1 / 14,5
3 - 10,2
4 - 17,2
5 - 26,6
6 - 38,3
Передний мостМост управляемый с балансирной подвеской и креплением на оси к раме. Балка моста стальная, цельносварная. Герметичная ступица обеспечивает полную защиту подшипника от загрязнения.
Привод передних колес, типнет
Угол наклона колес переднего моста± 18
Угол качания балки переднего моста± 16
Дорожный просвет под передним мостом, мм600
Тандемная тележкаПриводная неуправляемая, состоит из центрального редуктора (моста) и двух бортовых редукторов (балансиров)
Центральный редуктор (мост)Чебоксарский завод силовых агрегатов (ЧЗСА), 260.30.03.00.000-01. С самоблокирующимся дифференциалом и двумя планетарными передачами
Бортовые редукторы (балансиры)Брянский Арсенал, с шестеренными передачами
Угол качания балансиров (град)± 15
Стояночный тормозДисковый, сухого типа на входном валу задн
