Оптимальная геометрия щековой дробилки с одной подвижной щекой обеспечивает максимальную производительность и износостойкость при высоком коэффициенте дробления.
Производительность до 400 т/ч.
Быстрое время развертывания.
Простота транспортировки.
Высокая мобильность и маневренность установки.
Минимальная нагрузка на грунт.

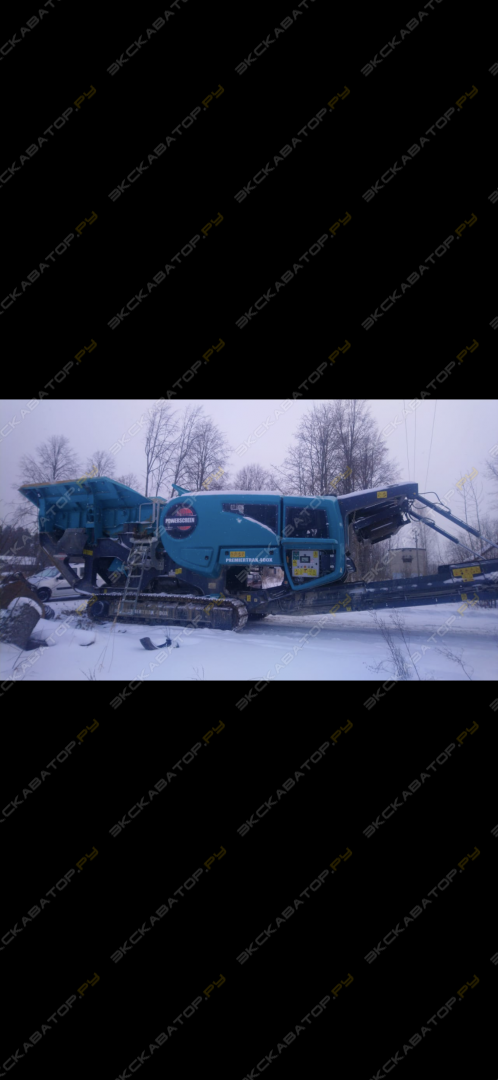

Щековая дробилка с одной подвижной щекой:
входное отверстие дробилки 1100700 мм;
гидравлическая регулировка зазора выходной щели;
минимальный зазор - 50 мм (вторичная переработка) или 75 мм (дробление карьерной массы);
максимальный зазор - 150 мм;
гидравлическая система выгрузки недробимых кусков материала;
предназначена для дробления материалов с пределом прочности при сжатии до 240 МПа;
прямой привод от двигателя через клиноременную передачу.
Загрузочный бункер объемом 10 м:
длина бункера 4940 мм, ширина бункера 2490 мм;
высота загрузки 4130 мм;
для уменьшения транспортной высоты стенки загрузочного бункера складываются гидравлически;
стенки бункера оснащены гидравлическими фиксаторами-защелками, которые позволяют исключить высотные работы и сократить время перевода установки из транспортного положения в рабочее и обратно;
стенки бункера изготовлены из износостойкой стали толщиной 12 мм.
Вибрационный питатель с интегрированной двухдековой колосниковой решеткой «гризли»:
вибрационный питатель длиной 4200 мм и шириной 1060 мм с регулируемой скоростью подачи;
двухдековая вибрационная колосниковая решетка «гризли» для предварительной сортировки;
верхняя дека - двухсекционная колосниковая решетка длиной 2120 мм, шириной 1060 мм и апертурой 50 мм;
нижняя дека - плетеное сито с квадратными ячейками 30 мм или резиновый мат, поставляемый по дополнительному заказу.
Желоба для сброса подрешетного материала колосниковой решетки на главный конвейер или на боковой конвейер предварительного отсева.
Конвейер загрузки грохота с гладкой лентой шириной 1000 мм:
прямой гидравлический привод;
гидравлическая регулировка угла налона;
гидравлически опускается до уровня земли для упрощения технического обслуживания;
полностью съемный модульный блок;
максимальный клиренс под дробильной камерой 634 мм;
при снятом грохоте является главным продуктовым конвейером с высотой сброса 3500 мм и объем штабеля под конвейером 79 м.

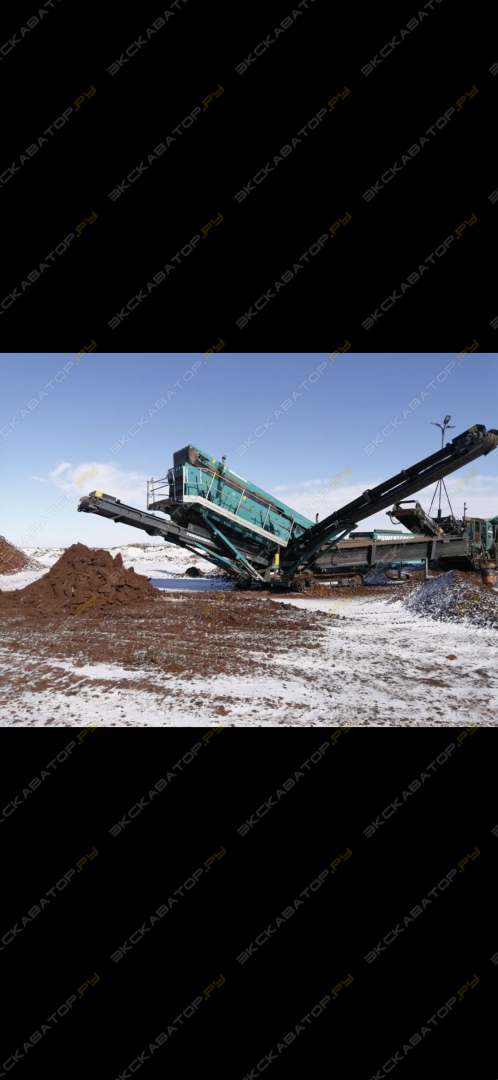

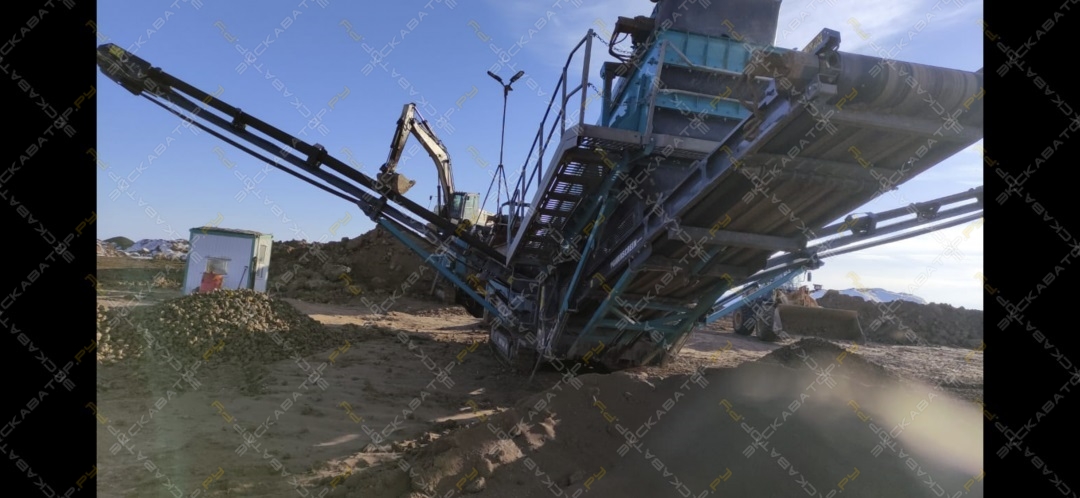

Съемный однодековый вибрационный грохот:
размер просеивающей поверхности 24401520 мм;
угол наклона 23°;
прямой гидравлический привод вала грохота;
боковое натяжение сита;
гидравлически складывающийся конвейер надрешетного продукта грохота с гладкой лентой шириной 650 мм и высотой сброса 2800 мм;
гидравлически складывающийся конвейер подрешетного продукта грохота с гладкой лентой шириной 1400 мм и высотой сброса 2800 мм.
Дизельный двигатель EU Stage 3A: Caterpillar C9 ACERT:
мощность двигателя 194 кВт (260 л.с.) при 1600 об/мин;
диапазон рабочих оборотов двигателя 1600 - 1700 об/мин;
объем топливного бака 456 литров;
объем гидравлического бака 355 литров.
Гусеничный ходовой механизм:
ширина гусеницы 500 мм;
длина опорной части 3715
