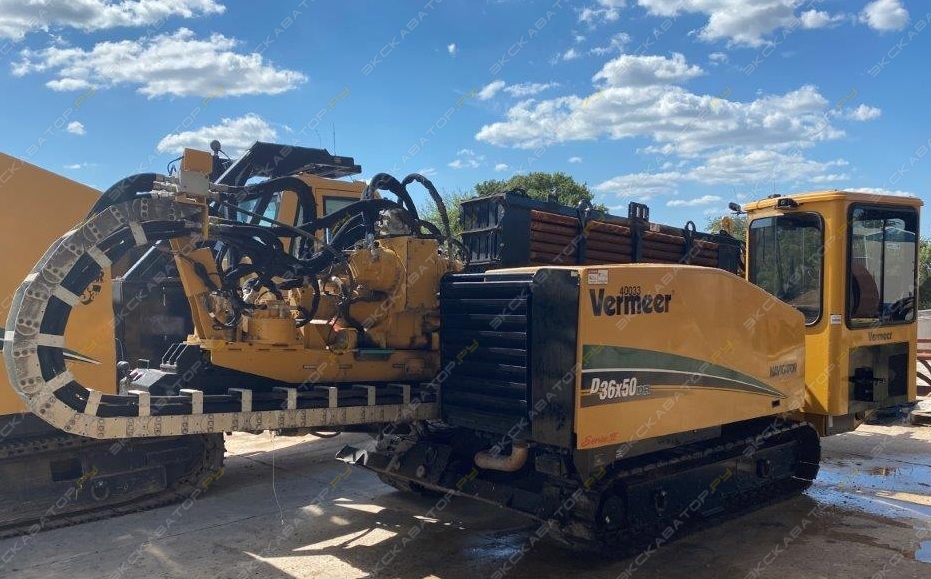

• Двигатель John Deere
• Мощность 104,4 кВт (142 л.с.);
• Тяговое усилие 16,5 тн
• Макс крутящий момент, Нм: 6 772 Макс скорость вращения, обр/мин: 206
• Максимальная длина проходки, м: 800
• Гидравлическая подача штанг
• Длина одной штанги 3 м Штанги усиленные, с усиленной резьбой
• Всего штанг 1 комплект
• Максимальное расширение, мм: 100 мм - 800 (и 1000 м, с небольшими участками прохода )
• Кабина с отоплением, кондиционером, со встроенным бортовым компьютером
• Оборудование для определения высокого напряжения под землей
• Вид движителя: гусеничный
• Конструкционная масса, кг: 13508
• Максимальная конструктивная скорость, м/ч: 53,3
• Габаритные размеры, мм:
1. Длина с кабиной(транспортировочная) 7214
2. Высота 2311
3. Ширина 2362
ГНБ с ее комплектующими частями:
- буровые штанги - 1 комплект
- смесительная система VERMEER MX240, с баком на 1000 Галлонов, бункером, двигателем, шлангом подачи
- локация DIGITRAK F2 FALCON, включён приемник с корпусом, зарядные батареи, аккумулятор-2 штуки
- зонд локации DIGITRAK FT2
- буровые лопатки для разных грунтов 4 шт (песок, глина, щебень, скала);
- стартовая штанга нового образца под закручивающую буровую головку;
- переходная штанга -1 шт;
- свивел (вертлюг);
- римеры- расширители - 4 шт., диаметры: 100 мм - 960 мм для глины, песка, камня.
Примечание:
1. Использование данных буровых комплексов позволяет осуществлять прокладку, под зданиями, цехами, под и между любыми коммуникациями, дорогами, ж.д. дорогами, болотами, водоёмами, используя трубы, как пластиковые, так и металлические, диаметром от 50 мм до 3000 мм, на глубине до 30 метром, на нефте-, газопроводах, электропроводах, водопроводах, теплотрассах, телефонии, для ливневой канализации, кабельной электротехнической продукции.
2. За один проход бурения ГНБ прокладывает от 50 м до 2000 м и более, бетонируя одновременно отверстия бурения по всей длине, а так же осуществляет ввод коммуникаций в производственные корпуса в условиях действующего производства. Горизонтальное направленное бурение снижает риск аварийных ситуаций и, как следствие, гарантирует длительную сохранность трубопроводов в рабочем состоянии. -Установки ГНБ позволяют обходить препятствия по трассе трубопровода и формировать траекторию буровой скважины практически любой конфигурации в пределах естественного изгиба буровых штанг.
-ГНБ уменьшает сметную стоимость строительства трубопроводов за счет сокращения сроков производства работ, снижаются затраты на привлечение дополнительной рабочей силы и тяжелой землеройной техники;
- Сокращаются затраты на энергообеспечение установок ГНБ вследствие их полной автономности и экономичности используемых агрегатов.
-Исключает затраты на восстановление поврежденных участков автомобильных и железных дорог, зеленых насаждений и предметов городской инфраструктуры. Сокращает эксплуатационные расходы на контроль и ремонт трубопроводов в процессе эксплуатации. Установки горизонтального бурения применяются с минимальным объемом согласований перед началом.
