1. Введение

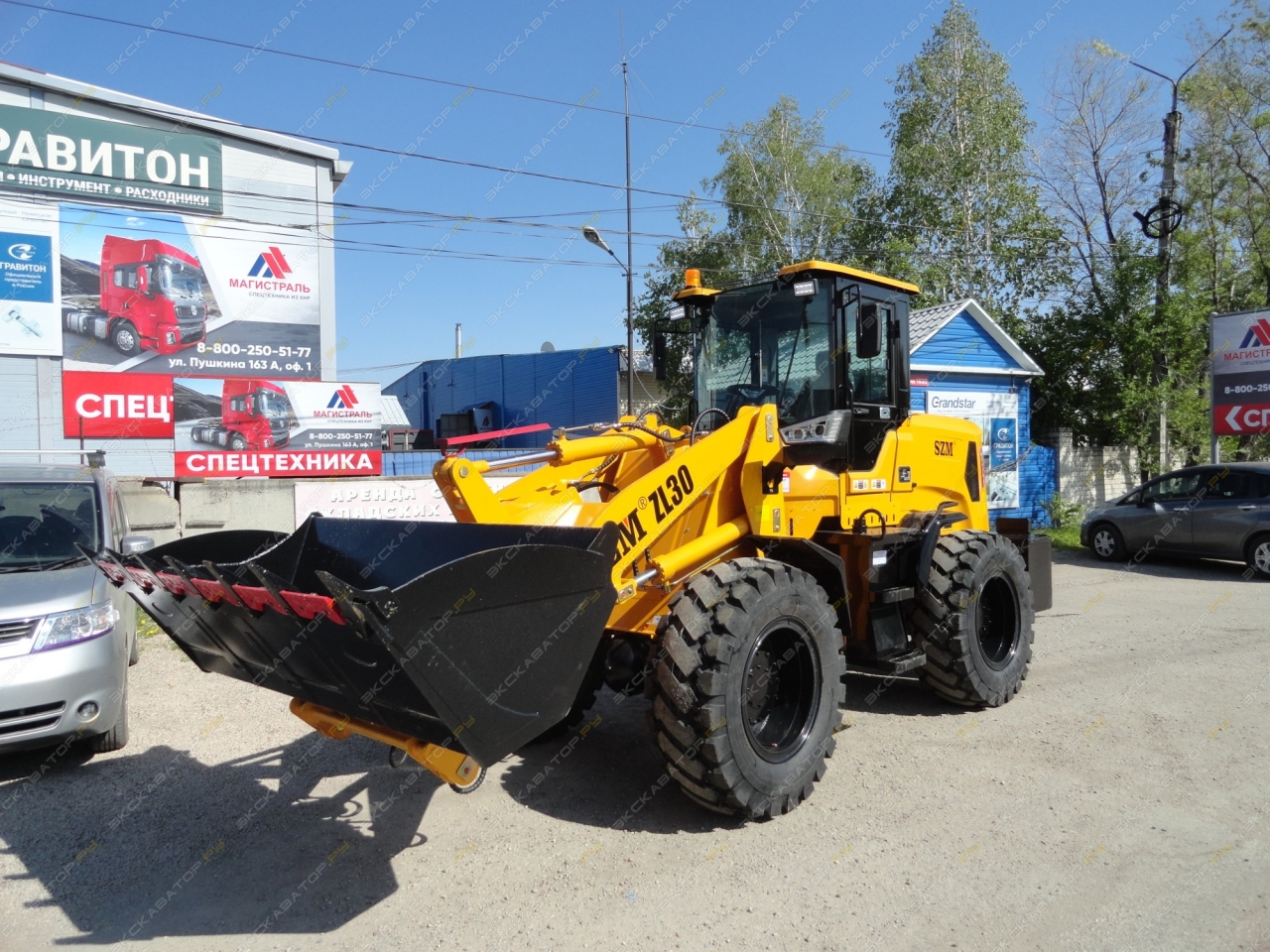

Фронтальные погрузчики марки SZM широко применяются в строительстве, коммунальном хозяйстве, сельском и лесном хозяйстве благодаря своей надежности, универсальности и доступной цене. Эти машины предназначены для перемещения сыпучих и твердых материалов, а также выполнения множества вспомогательных операций. Основным рабочим органом погрузчика является гидравлическая система, которая обеспечивает движение стрелы, ковша и навесного оборудования.

Гидравлика является одной из самых нагруженных и уязвимых систем фронтального погрузчика. От её исправности зависит эффективность работы машины, безопасность оператора и продолжительность службы техники. Малейшие отклонения в работе гидросистемы могут привести к серьезным последствиям: от снижения производительности до полного выхода машины из строя.

Диагностика неисправностей гидравлической системы — это важнейший этап технического обслуживания и ремонта. Грамотный подход к выявлению и устранению проблем позволяет не только быстро восстановить работоспособность техники, но и предотвратить дорогостоящие поломки в будущем.

Цель данной статьи — подробно рассмотреть наиболее распространённые неисправности гидравлической системы погрузчиков SZM, а также предложить алгоритмы их диагностики и методы устранения. Материал будет полезен как для специалистов технической службы, так и для операторов, желающих лучше понимать устройство и обслуживание своей техники.

2. Устройство гидравлической системы погрузчиков SZM

Гидравлическая система фронтального погрузчика SZM — это ключевая часть машины, обеспечивающая передачу усилия от двигателя к рабочим органам. С её помощью осуществляется подъем и опускание стрелы, управление ковшом, а также функционирование дополнительного навесного оборудования. Для надежной работы всех этих механизмов необходима слаженная работа множества компонентов, объединённых в единую систему.

Основные элементы гидросистемы:

1. Гидравлический насос
• Сердце всей системы. Приводится в движение от двигателя машины и создаёт необходимое давление для перемещения рабочей жидкости по системе.
• В погрузчиках SZM, как правило, применяется шестерёнчатый или аксиально-поршневой насос, в зависимости от модели.
2. Гидрораспределитель
• Управляет потоками рабочей жидкости, направляя её к определённым исполнительным механизмам — стрелам, ковшу и т.д.
• В современных моделях SZM может быть ручной или электромеханический распределитель.
3. Гидроцилиндры
• Преобразуют гидравлическое давление в механическое движение.
• Наиболее нагруженные цилиндры — это цилиндры подъёма стрелы и управления ковшом.
4. Гидробак (маслобак)
• Резервуар, в котором хранится гидравлическое масло.
• Оснащён фильтрами, дыхательным клапаном и уровнемером.
5. Фильтры
• Очищают масло от механических примесей и загрязнений.
• Обычно присутствует как всасывающий, так и сливной фильтр.
6. Шланги и трубопроводы
• Соединяют все элементы системы и обеспечивают подачу жидкости под давлением к исполнительным механизмам.
• Должны быть рассчитаны на высокие давления и защищены от механических повреждений.
7. Клапаны (предохранительные, обратные, дросселирующие)
• Поддерживают стабильную работу системы, защищая её от перегрузок и скачков давления.

Принцип работы гидравлической системы:

При запуске двигателя насос начинает нагнетать масло из гидробака по системе. Посредством распределителя оператор направляет поток масла в нужный гидроцилиндр. Под действием давления шток цилиндра выдвигается (или втягивается), совершая механическое движение — например, поднимая или опуская стрелу. Отработанная жидкость возвращается в бак по сливной линии, проходит через фильтры и охлаждение, после чего снова поступает в насос.

Особенности конструкции гидросистемы SZM:

• Простота и ремонтопригодность: большая часть узлов доступна для замены без необходимости демонтажа всей системы.
• Универсальность: многие компоненты стандартизированы и могут использоваться в разных моделях SZM.
• Относительно невысокая стоимость комплектующих, что упрощает обслуживание.
• Возможность подключения дополнительного оборудования (например, гидробура, щетки или захвата) через дополнительные гидролинии.

Понимание устройства гидравлической системы является основой для успешной диагностики и устранения неисправностей. В следующих разделах будет подробно рассмотрено, какие проблемы возникают чаще всего и как правильно их распознать.

3. Типичные неисправности гидравлической системы

Гидравлическая система фронтальных погрузчиков SZM, несмотря на свою прочность и надёжность, подвержена износу и различным видам отказов в процессе эксплуатации. Большинство проблем связано с нарушением герметичности, загрязнением рабочей жидкости или износом отдельных узлов. Ниже рассмотрены наиболее распространённые неисправности и возможные причины их возникновения.

3.1 Утечка гидравлического масла

Одна из самых распространённых проблем. Утечки могут быть внешними или внутренними.

Причины:

• Износ или повреждение уплотнительных колец, манжет, сальников.
• Механические повреждения шлангов, фитингов или соединений.
• Разрывы или трещины в трубопроводах.
• Переполнение гидробака или дефекты его корпуса.

Признаки:

• Подтёки масла на корпусе машины.
• Падение уровня масла в гидробаке.
• Запачканные пылью и грязью узлы (масло притягивает загрязнения).

3.2 Падение давления в системе

Снижение давления приводит к слабому отклику механизмов, замедлению или полной потере рабочих функций.

Причины:

• Износ или повреждение насоса.
• Засорение фильтров или гидролиний.
• Протечки в клапанах или соединениях.
• Нарушение регулировки предохранительного клапана.
• Подсос воздуха во всасывающей магистрали.

Признаки:

• Слабый подъем стрелы и ковша.
• Снижение тягового усилия при работе с грузами.
• Давление на манометре ниже нормы.

3.3 Нестабильная работа гидрооборудования

Рывки, запаздывание реакции на рычаги управления или прерывистая работа механизмов — частая проблема при износе компонентов.

Причины:

• Попадание воздуха в систему.
• Неправильная работа распределителя (залипание, износ золотников).
• Загрязнение масла.
• Неисправности гидроцилиндров (износ уплотнений, повреждение штока).

Признаки:

• Дёргание стрелы или ковша.
• Замедление или ускорение движений без воздействия на органы управления.
• Посторонние звуки при работе цилиндров.

3.4 Перегрев гидросистемы

Чрезмерный нагрев рабочей жидкости негативно влияет на её свойства и может привести к выходу из строя насосов и клапанов.

Причины:

• Загрязнённые или неисправные теплообменники.
• Низкий уровень масла.
• Слишком вязкое или, наоборот, слишком жидкое масло.
• Постоянная работа насоса на «перелив» (когда поток не используется).

Признаки:

• Температура масла выше допустимой (обычно > 80–90°C).
• Падение производительности при длительной работе.
• Потемнение масла и запах гари.

3.5 Посторонние шумы и вибрации

Посторонние звуки при работе гидросистемы — тревожный сигнал о возможной неисправности.

Причины:

• Кавитация (всасывание воздуха).
• Износ подшипников насоса.
• Ослабление креплений или дефекты трубопроводов.
• Нарушение центровки насоса.

Признаки:

• Шум "бурления", визг или стук при работе гидронасоса.
• Вибрации по корпусу машины.
• Периодическое отключение или "замирание" оборудования.

Своевременное выявление подобных симптомов и правильная интерпретация их причин — основа успешной диагностики. Далее рассмотрим, как правильно подготовиться к осмотру и какие инструменты использовать для точного выявления неисправностей.

Таблица типичных неисправностей гидравлической системы SZM

Неисправность

Возможные причины

Рекомендуемые действия

Утечка гидравлического масла

- Износ уплотнений, сальников- Повреждение шлангов, трубопроводов- Перегрузка

- Осмотреть и заменить уплотнения- Заменить поврежденные элементы- Проверить клапаны

Падение давления в системе

- Износ насоса- Подсос воздуха- Засорение фильтров или магистралей

- Проверить и при необходимости заменить насос- Проконтролировать всасывающую линию- Заменить фильтры

Нестабильная работа цилиндров

- Воздух в системе- Загрязнение масла- Износ распределителя

- Выполнить прокачку- Заменить масло и фильтры- Отремонтировать или заменить распределитель

Перегрев масла

- Неисправность радиатора- Низкий уровень масла- Работа на перегрузке

- Промыть или заменить теплообменник- Долить масло до нормы- Перепроверить режимы эксплуатации

Посторонние шумы и вибрации

- Кавитация- Ослабление креплений- Износ подшипников насоса

- Устранить подсос воздуха- Затянуть крепления- Проверить насос, заменить при необходимости

Медленная работа стрелы/ковша

- Снижение давления- Частичная закупорка- Износ цилиндров

- Провести замеры давления- Промыть гидролинии- Провести ревизию цилиндров

Самопроизвольное опускание стрелы

- Внутренние утечки в цилиндре- Протечки в распределителе или клапанах

- Заменить уплотнения в цилиндре- Проверить и заменить золотники распределителя



4. Подготовка к диагностике

Прежде чем приступить к диагностике гидравлической системы фронтального погрузчика SZM, необходимо правильно подготовиться. Это не только ускорит процесс выявления неисправностей, но и обеспечит безопасность обслуживающего персонала, а также защитит оборудование от дополнительных повреждений. Грамотно организованная подготовка включает в себя соблюдение техники безопасности, подбор необходимого инструмента и ознакомление с технической документацией машины.

4.1 Меры безопасности

Работа с гидравлическими системами связана с высокими давлениями, движущимися частями и горячими поверхностями. Несоблюдение правил безопасности может привести к травмам.

Основные рекомендации:

• Заглушить двигатель погрузчика перед началом диагностики.
• Сбросить остаточное давление в системе (через дренаж или управляющие рычаги).
• Использовать индивидуальные средства защиты: перчатки, защитные очки, спецодежду.
• Не проводить осмотр на работающей системе, особенно при подозрении на утечки.
• Избегать контакта с горячими поверхностями и маслом при высоких температурах.
• Работать на устойчивой, ровной поверхности, исключить возможность самопроизвольного движения машины.

4.2 Необходимый инструмент и оборудование

Для качественной диагностики потребуется следующий набор:

Инструмент / Оборудование

Назначение

Манометры и переходники

Измерение давления в различных точках системы

Термометр / тепловизор

Контроль температуры масла и узлов

Набор гаечных ключей и отвёрток

Разборка и доступ к элементам гидросистемы

Емкости для масла

Слив, фильтрация или замена рабочей жидкости

Чистящие материалы

Обеспечение видимости утечек и осмотра

Сервисный фонарь или налобный светильник

Работа в слабоосвещённых местах

Промывочная жидкость

Очистка загрязнённых узлов

Диагностический стенд (при наличии)

Проверка компонентов вне машины

4.3 Ознакомление с технической документацией

Перед началом диагностики важно изучить:

• Гидравлическую схему конкретной модели SZM.
• Технические характеристики насоса, цилиндров, клапанов и допустимого давления.
• Регламентные интервалы замены масла и фильтров.
• Предыдущие записи о ремонтах и обслуживаниях (если ведётся журнал ТО).

Грамотная подготовка сокращает время диагностики, снижает риск ошибок и позволяет быстрее вернуться к полноценной эксплуатации машины. Далее перейдём к пошаговому алгоритму поиска и устранения неисправностей.

5. Алгоритм диагностики неисправностей

Диагностика гидравлической системы фронтального погрузчика SZM должна проводиться поэтапно, начиная с самых очевидных и доступных для осмотра элементов. Это позволяет быстро исключить простые неисправности и избежать ненужной разборки узлов. Ниже представлен пошаговый алгоритм, охватывающий основные методы проверки.

5.1 Визуальный осмотр

Первый и обязательный этап диагностики, который помогает выявить очевидные повреждения.

Что проверяется:

• Утечки масла (по внешним следам на шлангах, цилиндрах, соединениях).
• Механические повреждения трубопроводов, трещины на корпусах.
• Состояние уплотнений, резьбовых соединений, хомутов.
• Надёжность креплений гидроузлов.

Что делать:

• Удалить загрязнения с поверхности для лучшей видимости.
• Отметить зоны утечек или потенциального повреждения.

5.2 Проверка уровня и состояния масла

Качество и количество гидравлической жидкости напрямую влияет на работу системы.

Как проверить:

• Измерить уровень масла в гидробаке (по щупу или индикатору).
• Оценить внешний вид масла:
• Цвет (темное масло — признак перегрева).
• Запах (жжёный — сигнал о деградации состава).
• Наличие пены или примесей.

Рекомендуемые действия:

• При необходимости долить масло до нормы.
• Заменить старую или загрязнённую жидкость.
• Проконтролировать соответствие масла требованиям производителя.

5.3 Измерение давления

Основной метод для оценки эффективности работы насоса и распределителя.

Инструменты:

• Манометр с адаптерами, подходящими к системе SZM.

Что проверяется:

• Давление на выходе из насоса.
• Давление в рабочих магистралях при выполнении операций.
• Давление срабатывания предохранительного клапана.

Оценка:

• Сравнение показателей с нормами из технической документации.
• Снижение давления — признак утечек, износа насоса или неправильной настройки клапанов.

5.4 Проверка температуры рабочей жидкости

Перегрев масла ухудшает его свойства и может быть причиной нестабильной работы системы.

Методы:

• Использование инфракрасного термометра или тепловизора.
• Замер температуры масла в баке и на выходе из теплообменника.

Нормы:

• Оптимальная температура: 50–70 °C.
• Критическая: выше 90 °C.

При перегреве:

• Проверить работу радиатора и вентилятора.
• Очистить теплообменник.
• Убедиться, что насос не работает вхолостую.

5.5 Проверка на наличие воздуха в системе

Попадание воздуха может вызвать кавитацию, шумы, рывки при движении стрелы и снижение давления.

Признаки:

• Пена в гидробаке.
• Пульсации масла.
• Неоднородная работа цилиндров.

Как устранить:

• Прокачать систему.
• Проверить и затянуть всасывающие соединения.
• Убедиться в герметичности уплотнений.

5.6 Испытание работы под нагрузкой

Финальный этап диагностики — практическое испытание всех рабочих функций машины.

Что оценивать:

• Скорость и плавность подъема/опускания стрелы.
• Реакция ковша на органы управления.
• Стабильность давления при длительной работе.
• Поведение погрузчика при максимальной нагрузке.

Важно:

• Проводить испытания после устранения всех видимых неисправностей.
• Контролировать показания манометров и температуру масла в процессе.

Этот алгоритм помогает системно и безопасно подойти к выявлению неисправностей, начиная с простых проверок и заканчивая полноценной нагрузочной проверкой. В следующем разделе рассмотрим способы устранения типичных неисправностей в зависимости от результатов диагностики.

6. Методы устранения выявленных неисправностей

После проведения диагностики важно не только точно определить причину неисправности, но и грамотно устранить её, чтобы избежать повторных поломок. В этом разделе рассмотрены эффективные методы ремонта и восстановления работоспособности гидравлической системы фронтального погрузчика SZM, с акцентом на типовые случаи.

6.1 Устранение утечек масла

Шаги по устранению:

• Определить точное место утечки (по визуальному осмотру или с помощью очистки и наблюдения).
• Заменить изношенные уплотнения, прокладки, сальники.
• Подтянуть или заменить фитинги и соединения.
• При повреждении шлангов — заменить их на новые с аналогичными характеристиками давления.
• Проверить состояние креплений и виброопор, исключить механическую деформацию трубопроводов.

Совет: После устранения утечки всегда промывайте загрязнённый участок и контролируйте его повторно после нескольких циклов работы.

6.2 Восстановление давления в системе

Методы:

• Износ насоса: заменить на новый или восстановленный; в случае лёгкого износа возможна замена уплотнений и подшипников.
• Проблемы с клапанами: разобрать, прочистить, при необходимости заменить предохранительный клапан или отрегулировать давление срабатывания.
• Подсос воздуха: проверить всасывающий трубопровод, затянуть соединения, заменить прокладки.
• Засорение фильтров: заменить или промыть фильтры, промыть систему при необходимости.

6.3 Устранение нестабильной работы гидроцилиндров

Решения:

• Выполнить удаление воздуха из цилиндров и магистралей (прокачка).
• Заменить изношенные уплотнения внутри цилиндров (ремкомплект).
• Осмотреть шток на предмет повреждений (царапины, искривления). При наличии дефектов — полировка или замена.
• Проверить распределитель: при залипании или износе золотников возможна замена или профессиональный ремонт.

6.4 Борьба с перегревом масла

Меры:

• Очистить теплообменник (радиатор) от пыли и загрязнений.
• Проверить работу вентилятора охлаждения, заменить неисправный электропривод или датчики.
• Оценить соответствие масла климатическим условиям и рекомендациям производителя.
• Исключить постоянную работу насоса на «перелив» — устранить зависание распределителя или неисправность клапана.

6.5 Устранение шумов и вибраций

Действия:

• Проверить насос на наличие кавитации (характерное "шипение"): устранить подсос воздуха, долить масло.
• Проверить и затянуть крепления насоса, распределителя и трубопроводов.
• При износе подшипников насоса — провести замену или полную переборку агрегата.
• При вибрации магистралей — установить или заменить демпфирующие опоры, хомуты.

6.6 Очистка и обслуживание системы

Рекомендации:

• Регулярно промывать систему специальными жидкостями при замене масла.
• Использовать только фильтры, рекомендованные производителем SZM.
• Периодически проверять герметичность соединений, особенно после замены узлов.

6.7 Примеры восстановительных работ (кейсы):

• Пример 1: При падении давления и перегреве выявлен износ насоса. Выполнена замена насоса, очистка радиатора, замена масла — работоспособность восстановлена.
• Пример 2: Стрела поднималась рывками — после прокачки системы и замены уплотнений в цилиндре стрела начала работать плавно.
• Пример 3: При работе слышен стук — заменены хомуты на магистралях, устранена вибрация.

Эффективное устранение неисправностей возможно только при чётком соблюдении технологии ремонта и использовании качественных комплектующих. Важно также фиксировать все проведённые работы в техническом журнале для последующего анализа и предотвращения повторов.

7. Профилактическое обслуживание гидросистемы SZM

Профилактическое обслуживание гидравлической системы фронтального погрузчика SZM — ключ к стабильной и безопасной работе техники. Регулярные проверки, замены и корректное техническое обслуживание позволяют избежать серьёзных поломок, простоев и дорогостоящего ремонта.

7.1 Регламент технического обслуживания

Гидросистема требует периодического обслуживания по заранее установленному графику. Производитель обычно указывает сроки в моточасах, но также важно учитывать условия эксплуатации.

Операция

Периодичность

Проверка уровня масла

Ежедневно перед началом смены

Проверка на утечки и повреждения

Еженедельно

Замена гидравлического масла

Каждые 1000 моточасов или 1 раз в год

Замена фильтров

Каждые 500–1000 моточасов (по рекомендации производителя)

Очистка теплообменника/радиатора

Каждый месяц или чаще при пыльной работе

Прокачка системы после замены масла

По мере необходимости

Контроль давления и состояния насосов

Каждые 500 моточасов

7.2 Проверка и замена рабочих жидкостей

Качественное масло — основа надёжной работы всей системы.

Рекомендации:

• Использовать только масло, соответствующее допускам SZM (обычно HVLP ISO 46 или аналог).
• При замене сливать масло полностью, включая остатки в шлангах и цилиндрах.
• Не смешивать масла разных марок и вязкостей.
• Контролировать цвет, прозрачность, отсутствие пены и запаха гари.

7.3 Уход за фильтрами и радиаторами

Засорённый фильтр может привести к падению давления и ускоренному износу насоса.

Обслуживание фильтров:

• Использовать оригинальные фильтрующие элементы или сертифицированные аналоги.
• При установке нового фильтра — промаркировать дату и моточасы замены.

Обслуживание радиаторов:

• Удалять загрязнения с поверхности радиатора сжатым воздухом или мягкой щёткой.
• Проверять целостность ребер охлаждения и работу вентилятора.
• При сильном загрязнении — промывать водой с нейтральными моющими средствами.

7.4 Контроль состояния уплотнений и соединений

Со временем даже качественные соединения могут ослабевать или терять герметичность.

Профилактика:

• Периодически подтягивать резьбовые соединения (без избыточного усилия).
• Проверять эластичность и состояние уплотнительных колец.
• Заменять стареющие или потерявшие форму манжеты.

7.5 Обучение персонала и культура обслуживания

Надёжность работы гидросистемы зависит и от человеческого фактора.

Рекомендации:

• Проводить регулярные инструктажи по технике обслуживания.
• Обучать операторов визуально определять признаки неисправностей.
• Вести журнал технического состояния, где фиксируются все выполненные работы, замечания и сроки следующего ТО.

Профилактика — это вложение в ресурс и надёжность машины. Несложные, но регулярные мероприятия способны продлить срок службы гидравлической системы SZM в 1,5–2 раза и снизить затраты на обслуживание и ремонт.

8. Заключение

Гидравлическая система является одним из ключевых узлов фронтального погрузчика SZM, напрямую влияющим на эффективность, безопасность и срок службы всей машины. Как показывает практика, большинство неисправностей можно предотвратить своевременной диагностикой и регулярным техническим обслуживанием.

В ходе статьи были рассмотрены:

• особенности устройства гидросистемы SZM;
• типичные неисправности и причины их возникновения;
• пошаговый алгоритм диагностики;
• эффективные методы устранения выявленных проблем;
• важность профилактического обслуживания и культуры эксплуатации.

Следование изложенным рекомендациям позволяет:

• сократить время простоя техники;
• снизить расходы на капитальный ремонт;
• продлить ресурс компонентов гидросистемы;
• обеспечить стабильную и безопасную работу погрузчика в любых условиях.

Помните, что профилактика всегда дешевле ремонта. А квалифицированный подход к диагностике — залог точного и быстрого устранения любых неисправностей. Используйте изложенные методы как руководство в работе, и техника SZM будет служить надежно и долго.
