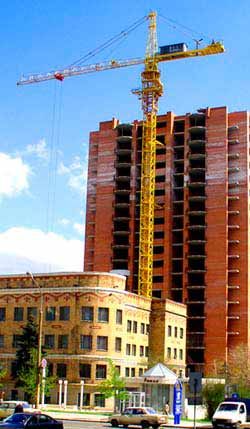

Фото: ЗЭМЗ КБ-471.У1
Башенный кран БК-1000Б Зуевского энергомеханического завода предназначен для механизации работы при возведении высотных зданий и сооружений в пределах 1-3 ветровых районов по ГОСТ 1451 и в сейсмических районах до 6 баллов включительно при температуре эксплуатации от -40 до +40 градусов. Работа крана допускается при скорости ветра не более 18 м/с на уровне установки анемометра.
Технические характеристики ЗЭМЗ КБ-471.У1:
| Группа классификации по ИСО 4301/1 | А4 |
| Грузовой момент, т/м | 120 тм |
| Грузоподъемность, т | 8 т |
| Скорость подъема груза максимальной массы | 0,75 м/с |
| Скорость подъема груза до 1,6 т | 1,5 м/с |
| Скорость плавной посадки для всех грузов | 0,08 м/с |
| Скорость передвижения тележки | 0,08-0,5 м/с |
| Частота вращения стрелы, об/мин | 6 |
| Система токопровода | гибкий кабель |
| Род тока, напряжение, частота | переменный, 380В, 50Гц |
| Суммарная мощность электродвигателей | 122 кВт |
| Механизм подъема груза: | |
| тип редуктора | РК500?22,4?31М У1 |
| передаточное число редуктора | 22.4 |
| тип электродвигателя | K21R315 S8 TWS |
| мощность электродвигателя | 73 кВт |
| частота вращения электродвигателя | 737 об/мин |
| тип тормозов | ТКГ?400 У2 |
| тормозной момент | 1500 Нм |
| тип каната | 22,5?Г?В?Н?180 ГОСТ 2688?80 |
| Механизм передвижения тележки: | |
| тип редуктора | Ц2У200?315?12У2 |
| передаточное число редуктора | 31.5 |
| тип электродвигателя | DMTKF112?6Y1 |
| мощность электродвигателя | 5 кВт |
| частота вращения электродвигателя | 910 об/мин |
| тип тормозов | 12,0?Г?В?Н180 ГОСТ 2688?80 |
| тормозной момент | 160 Нм |
| тип каната | 12 |
| Механизм вращения стрелы: | |
| тип редуктора | У3515 42Р |
| передаточное число редуктора | 131 |
| тип электродвигателя | DMTKF112?6Y1 |
| мощность электродвигателя | 5 кВт |
| частота вращения электродвигателя | 910 об/мин |
| тип тормозов | МО?100Б |
| тормозной момент | 80 Нм |
| Ремонтный кран: | |
| грузовой момент | 1,7 тм |
| высота подъема | 130 м |
