ЭКГ-8И: технические характеристики, обзор, описание

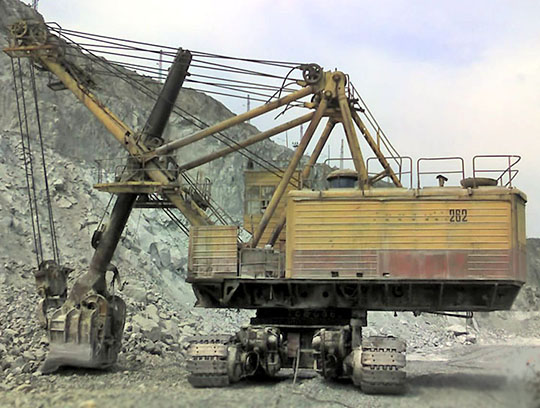

Источник фото: techstory.ruФото ЭКГ-8И

Технические характеристики ЭКГ-8И

Объем ковша, масса

Емкость основного ковша ЭКГ-8И составляет 8 куб.м. Также возможна установка оборудования объемом 6,3 или 10 куб.м. Еще несколько основных технических характеристик: эксплуатационная масса ЭКГ-8И достигает 337 т, машина комплектуется противовесом от 35 до 40 т.

Устройство ЭКГ-8И

Модель состоит из рабочего оборудования, поворотной платформы с установленными на ней механизмами и ходовой тележки. Рабочее оборудование включает в себя стрелу, рукоять, ковш с подвеской, механизм открывания днища ковша и подвеску стрелы. Шарнирно-сочлененная стрела состоит из нижней и верхней секций сварной конструкции трубчатого сечения. Стрела воспринимает нагрузки от ковша с рукоятью и передает их на поворотную платформу и подвеску стрелы. Рукоять соединена со стрелой подвижно качающимся седловым подшипником. Ковш подвешен на подъемном канате, огибающем головные блоки на стреле. Подвеска стрелы шарнирно соединена с двуногой стойкой, передающей нагрузки от стрелы на поворотную платформу.

Поворотная платформа служит основанием для установленных на ней механизмов и рабочего оборудования и составляет вместе с ними поворотную часть машины. Рама поворотной платформы является одновременно корпусом противовеса экскаватора. На поворотной платформе установлены подъемная лебедка, механизм поворота, напорная лебедка, компрессор, кузов, кабина машиниста с органами управления.

Поворотная платформа ЭКГ-8И опирается на роликовый круг, лежащий на кольцевом рельсе ходовой тележки, и соединяется с ходовой тележкой центральной цапфой. Ходовая тележка служит опорой всей вращающейся части. Конструктивно ходовая тележка состоит из нижней рамы сварной конструкции, гусеничного хода, ходовых механизмов индивидуального привода гусениц и зубчатого венца с роликовым кругом. Напорный механизм служит для сообщения рукояти возвратно-поступательного движения. Механизм состоит из напорной лебедки и канатов. Лебедка имеет привод от электродвигателя, соединенного с редуктором фрикционной муфтой предельного момента. На выходные валы редуктора насажены барабаны.

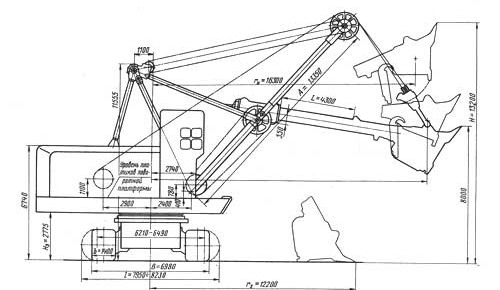

Схема рабочих размеров машины ЭКГ-8И

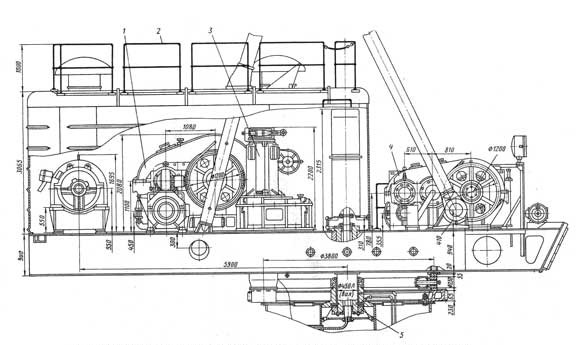

Схема расположения оборудования на поворотной платформе ЭКГ-8И

Тормозная система ЭКГ-8И

Торможение напорного механизма при работе осуществляется противотоком. Для затормаживания механизма напора при остановке машины и обесточивший экскаватора предусмотрен колодочный пневматический тормоз, унифицированный с тормозами механизма подъема. Подъемный механизм служит для подъема и опускания ковша. Механизм состоит из подъемной лебедки и канатов. Лебедка приводится в движение двумя электродвигателями, соединенными с редуктором двумя упругими муфтами. На выходные валы редуктора насажены барабаны, на которых крепятся подъемные канаты.

Торможение подъемного механизма при работе осуществляется противотоком. Для затормаживания механизма подъема при остановке машины и обесточивании машины предусмотрены два колодочных пневматических тормоза, унифицированных с тормозом механизма напора. Поворотный механизм служит для вращения поворотной платформы с механизмами и рабочим оборудованием. Привод поворота осуществляется двумя одинаковыми механизмами, каждый из которых состоит из электродвигателя и редуктора. На верхнем коническом конце вала каждого электродвигателя ЭКГ 8И установлен тормозной шкив для колодочного тормоза, предназначенного для затормаживания механизма поворота при передвижении машины, на стоянке и при аварийном обесточивании, а на нижнем конце закреплена шестерня, являющаяся ведущей шестерней редуктора поворота.

Источник фото: ЭКГ-8ИЕмкость основного ковша ЭКГ-8И составляет 8 куб.м

Консольный выходной вал редуктора заканчивается бегунковой шестерней, сцепленной с неподвижным зубчатым венцом, расположенным на нижней раме ходовой тележки машины. Пневматическая схема служит для управления тормозами поворота, подъема и напора, обдува сжатым воздухом электрооборудования и механизмов, управления входной лестницей, подачи сигнала и привода различного пневматического инструмента.

Воздух нагнетается компрессорной станцией, которая состоит из компрессора ВВ-О7/8 с приводом от электродвигателя и двух последовательно соединенных воздухосборников. Такая техническая характеристика,  как общий объем воздухосборников, составляет 47 л. На всасывающем патрубке компрессора установлен воздушный фильтр. На нагнетательной трубе перед воздухосборником установлены маслоотделитель со спускным краном и обратный клапан. Ходовой механизм служит для перемещения машины и состоит из электродвигателя, тормоза, редуктора и бортовых передач гусеничного хода. Электродвигатель установлен на корпусе редуктора, который прикреплен к гусеничной раме, и соединен с ним эластичной муфтой, служащей одновременно тормозным шкивом электромагнитного тормоза.

Новым в практике отечественного и зарубежного экскаваторостроения для машин данного класса является установка раздельного привода на каждую гусеницу механизма хода. Зубчатые передачи всех механизмов ЭКГ 8И заключены в пыленепроницаемые масляные ванны, а их валы смонтированы на подшипниках качения. Механизмы, расположенные на поворотной платформе (кроме напорного), закрыты металлическим кузовом, который снабжен принудительной вентиляцией и внутренним освещением. Поднятая над кузовом кабина машиниста обеспечивает хорошую обзорность, просторна, герметизирована, снабжена системой отопления, вентиляции, обогрева стекол.

Источник фото: techstory.ruФото ЭКГ-8И

Модификации

Карьерный гусеничный экскаватор ЭКГ-8И имеет ряд вспомогательных механизмов, обеспечивающих выполнение ремонтных и монтажных работ. В случае необходимости экземпляр может быть переоборудован в экскаватор ЭКГ-4у или ЭКГ-6,Зус. Для этого необходимо только произвести замену рабочего оборудования (стрелы, рукояти, ковша, подвески стрелы). Основные узлы унифицированы с соответствующими узлами экскаватора ЭКГ-4у, ЭКГ-6,Зус. Каждый экскаватор снабжается комплектами инструмента и запасных частей. Масса инструмента и приспособлений - 1 040 кг, запасных частей (механической части) - 7 400 кг, запасного электрооборудования - 1 300 кг, противовеса (заводом не поставляется) - 27-33 т.
