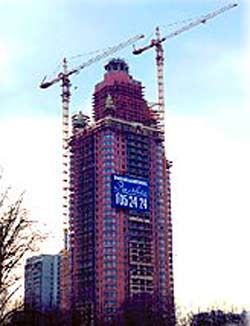

Фото: Ржевский КЗ КБ-474А-04
Кран башенный ОАО «Ржевский краностроительный завод» КБ-474А-04 с верхним поворотом предназначен для оптимальной механизации строительно-монтажных работ при возведении жилых, гражданских и промышленных зданий и сооружений повышенной этажности с массой монтируемых элементов до 8 т. Кран КБ-474А-04 является единой модернизированной унифицированной моделью и замещает ранее выпускаемые краны КБ-473 и КБ-474, что обеспечивается сбалансированным типоразмерным рядом, модульной и изменяемой конструкцией.Высота свободностоящего стационарного крана на фундаменте после модернизации составляет 54 м. Имеется возможность для ускорения монтажа использовать секции высотой 12м и 8м. Базовая модель позволяет наращивать высоту подъема до 174 м. Максимально возможная высота подъема груза 234 м.
Технические характеристики Ржевский КЗ КБ-474А-04:
| Грузовой момент | 132 тм |
| Грузоподъемность максимальная при 4-кратной запасовке и высоте подъема до 162 м | 8 т |
| Грузоподъемность максимальная при 2-кратной запасовке и высоте подъема свыше 162 м | 4 т |
| Грузоподъемность при максимальном вылете | 1,2 т |
| Вылет максимальный | 55 м |
| Вылет при максимальной грузоподъемности 8 т | 16,5 м |
| Вылет при максимальной грузоподъемности 4 т | 28 м |
| Вылет минимальный | 3,2 м |
| Высота подъема максимальная при 2-кратной запасовке грузового каната | 222 м |
| Высота подъема максимальная при 4-кратной запасовке грузового каната | 162 м |
| Высота подъема свободностоящего крана | 42 м |
| Исполнение по ГОСТ 15150-69 | У1 |
| Ветровой район по ГОСТ 1451-77 | 1.2 |
| Угол поворота, не менее | 108 градусов |
| Окружающая среда, в которой может эксплуатироваться кран (температура) | от +40 до -40 градусов |
| Окружающая среда, в которой может эксплуатироваться кран (сейсмичность) | 6 баллов включительно |
| Окружающая среда, в которой может эксплуатироваться кран (взрывоопасность) | взрывобезопасная |
| Окружающая среда, в которой может эксплуатироваться кран (пожароопасность) | пожаробезопасная |
| Частота вращения крана | 0,75 м/мин |
| Группа классификации (режим) по ИСО 4301/1 крана | А4 |
| Группа классификации (режим) по ИСО 4301/1 механизмов | М3 |
| Масса конструктивная | 184,3 т |
| Масса плит противовеса | 8,7 т |
| Масса общая | 193 т |
