Обзор башенного крана Одинцовский МЗ КБ-515-05 (Погрузчик)

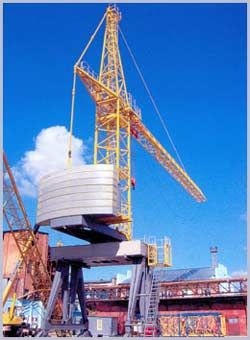

Башенный кран (ПОГРУЗЧИК) КБ-515-05 Одинцовского машиностроительного завода предназначен для механизации погрузочно-разгрузочных работ в промышленности и на различных складских объектах с грузами до 12 т на вылете до З0 м, при эксплуатации в I-V ветровых районах. Кран передвижной на рельсовом ходу с поворотной башней, установлен на портале, с возможностью прохода под ним железнодорожного состава. Портал крана состоит из главной несущей балки, четырех шарнирных опор и двух балок ходовых тележек. Вход на портал обеспечивается с лестницы, оканчивающейся площадкой с переходной дверью. Дверь имеет контакт безопасности, выключающий электропитание крана при ее открытом положении. Кроме основной лестницы на портале установлена аварийная лестница, используемая в случае, если поворотная платформа перекроет вход на портал с основной лестницы.Башня крана состоит из нижней 10 м секции, верхней секции и оголовка. Соединение поясов секции между собой и с поворотной платформой клиновое, быстро монтируемое. Клинья удерживаются в соединении прижимными планками и болтами. Несомненным достоинством такого соединения являются отсутствие в нем зазора в осевом направлении и возможность подтяжки соединения при выработке деталей в эксплуатации. Стрела крана - трехгранного сечения, состоит из трех секций, состыкованных пальцами.
