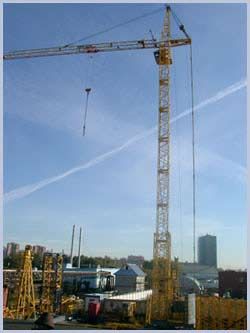

Фото: Одинцовский МЗ КБ-420-00
Башенный кран КБ-420-00 Одинцовского машиностроительного завода предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотою до 12 этажей и массой монтируемых элементов до 8 т при эксплуатации в I - III ветровых районах.Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни.Наращивание башни крана производится снизу с помощью монтажного портала и канатного полиспаста.Узлы крана перевозятся на стандартных транспортных средствах в пределах габарита по ширине 2,5м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.
Технические характеристики Одинцовский МЗ КБ-420-00:
| Грузовой момент | 160 т |
| Грузоподъемность при максимальном вылете | 6 т |
| Грузоподъемность максимальная | 8 т |
| Вылет минимальный при горизонтальной стреле | 4 м |
| Вылет минимальный при наклонной стреле | 3,7 м |
| Вылет максимальный при горизонтальной стреле | 25 м |
| Вылет максимальный при наклонной стреле | 22 м |
| Вылет при максимальной грузоподъемности (стрела горизонтальная) | 20 м |
| Вылет при максимальной грузоподъемности (стрела наклонная ) | 17,5 м |
| Высота подъема при максимальном вылете | 42 м |
| Высота подъема максимальная | 53,5 м |
| Глубина опускания | 5 м |
| Конструктивная масса | 42 т |
| Масса противовеса | 35 т |
| Масса общая | 77 т |
| Скорость подъема(опускания) груза максимальной массы | 22 м/мин |
| Скорость плавной посадки груза максимальной массы | 6,5 м/мин |
| Скорость передвижения грузовой тележки | 36/11 м/мин |
| Скорость передвижения крана | 19 м/мин |
| Частота вращения | 0,75 об/мин |
| База х колея | 6 х 6 м |
| Задний габарит | 3,8 м |
| Угол поворота | 108 градусов |
