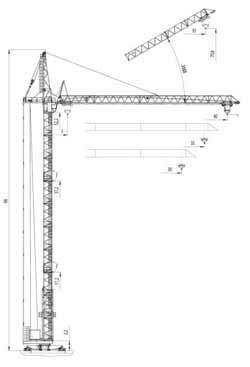

Фото: Одинцовский МЗ КБ-416-02
Башенный кран КБ-416-02 Одинцовского машиностроительного завода предназначен для механизации строительных и монтажных работ в жилищном и гражданском строительстве сооружений высотою подъема до 70 м и массой монтируемых элементов до 10 т при эксплуатации в I-V ветровых районах. Конструктивно башня и стрела крана выполнены секционными, что позволяет собирать кран с различными вылетами и высотой башни. Подращивание башни крана производится снизу с помощью монтажного портала с канатным полиспастом. Узлы крана перевозяться на стандартных транспортных средствах в пределах габарита по ширине 2,5 м. При наличии крана соответствующей грузоподъемности возможна транспортировка опорной рамы с поворотной платформой без расстыковки поворотной опоры.
Технические характеристики Одинцовский МЗ КБ-416-02:
| Грузовой момент | 200 тм |
| Грузоподъемность при максимальном вылете | 6 м |
| Грузоподъемность максимальная | 10 м |
| Вылет минимальный при горизонтальной стреле | 5 м |
| Вылет минимальный при наклонной стреле | 4,8 м |
| Вылет максимальный при горизонтальной стреле | 30 м |
| Вылет максимальный при наклонной стреле | 26,3 м |
| Вылет при максимальной грузоподъемности (стрела горизонтальная) | 19,5 м |
| Высота подъема при максимальном вылете | 52 м |
| Высота подъема максимальная | 65,6 м |
| Глубина опускания | 5 м |
| Конструктивная масса | 60,3 т |
| Масса противовеса | 48 т |
| Масса общая | 20 м/мин |
| Скорость подъема(опускания) груза максимальной массы | 20 м/мин |
| Скорость плавной посадки груза максимальной массы | 5 м/мин |
| Скорость передвижения грузовой тележки | 45/11 м/мин |
| Скорость передвижения крана | 19 м/мин |
| Частота вращения | 0,7 об/мин |
| База х колея | 7,5х7,5 м |
| Задний габарит | 4,8 м |
| Угол поворота | 108 градусов |
