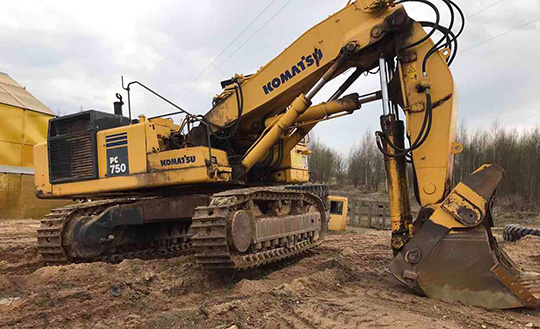

Источник фото: maxi-exkavator.ru
Масса Komatsu PC750-7
Поворотная платформа экскаватора удлинена, и за счет вынесенного на корму двигателя и противовеса массой 9,8 т центр тяжести смещен назад для достижения большего вырывного усилия и грузоподъемности.
| Эксплуатационная масса (обратная лопата) | 72 370-74 980 кг |
| Эксплуатационная масса (прямая лопата) | 76 000 кг |
Объем ковша, габариты
| "Обратная лопата" | |
| Объем ковша | 2,8-4,5 куб.м |
| Глубина копания* | 8 600 мм |
| Радиус копания* | 13 460 мм |
| Давление на опорную поверхность* | 73,5-120 кПа |
| Габаритные размеры* | 14 305x4 110x4 660 мм |
| "Прямая лопата" | |
| Объем ковша | 4,5/ 5,3 куб.м |
| Высота копания | 10 635 мм |
| Радиус копания | 9 920 мм |
| Давление на опорную поверхность | 124 кПа |
| Габаритные размеры | 9 865x4 110x5 640 мм |
*Со стрелой 8 200 мм, рукоятью 3 600 мм, ковшом 3,1 м3.
**Со стрелой 4 600 мм, рукоятью 3 400 мм, ковшом 4,5 м3.
Двигатель
Экскаватор принадлежит к серии Dash-7. Для западных рынков с жесткими требованиями к токсичности выхлопа и шуму Komatsu предлагает следующее поколение Dash-8, формирование которого компания закончила в этом году. Отличие Dash-8 заключается в основном в большей насыщенности электроникой и в силовой установке, соответствующей нормам Stage 3А / Tier 3А, что для нашего рынка несколько преждевременно.
Силовая установка экскаватора - 6-цилиндровый рядный дизель Komatsu SAA6D140E-3 рабочим объемом 15,24 л (с турбонаддувом, промежуточным воздушным охлаждением наддувочного воздуха и электронным регулированием впрыска).
Дизель агрегатирован с тандемным аксиально-поршневым гидронасосом и подпиточным шестеренным насосом. От оптимального регулирования частоты вращения двигателя и подачи гидронасосов зависит и функциональность экскаватора, и его экономичность, которая в течение года эксплуатации исчисляется тоннами сбереженного топлива. С этой целью предусмотрены два основных рабочих режима - активный и экономичный. Каждому режиму соответствует определенная частота вращения двигателя, подача насосов и давление в системе, которые зависят от выполняемой задачи.
Источник фото: exkavator.ru/trade
Режим задает оператор с пульта управления. Активный режим предусматривает максимальную мощность и короткий рабочий цикл. Экономичный режим, как и следует из его названия, нацелен на оптимальный расход топлива. Кроме того, есть режим подъема тяжелого груза, который примерно на 10% увеличивает усилие на стреле, необходимое для работы со скальным грунтом или для подъема тяжелого груза на крюке. Режим приоритета поворота платформы предусматривает регулирование подачи рабочей жидкости к гидромотору механизма поворота. При выключенном режиме обеспечивается эффективный поворот на 90°, при включенном режиме - поворот на 180°.
Технические характеристики Komatsu PC750-7
Машина базируется на гусеничном шасси с Н-образной рамой коробчатого сечения и изменяемой колеей. В рабочем положении колея составляет 3 500 мм, в транспортном - 2 780 мм.
| Мощность при 1 800 мин-1 | 338 кВт |
| Подача насосов | 2x494 л/м |
| Скорость вращения платформы | 6,8 мин-1 |
| Скоростные диапазоны | 2,8/ 4,2 км/ч |
Кабина, рабочее оборудование
Просторная, комфортабельная кабина с большой площадью остекления установлена на четырех вибропоглощающих опорах. Усовершенствованное сиденье с гидравлической подвеской снижает вибрации. Возможна регулировка его жесткости, а также регулировка в горизонтальном и вертикальном направлении с учетом телосложения оператора. Кондиционер (опция) создает в кабине избыточное давление, препятствующее проникновению пыли.
Теперь о главной части экскаватора - о рабочем оборудовании. РС750 поставляют с оборудованием "прямая лопата" и "обратная лопата", причем в нескольких вариантах. РС750-7 оснащен стрелой 8 200 мм, рукоятью 3 600 либо 4 600 мм, либо 5 600 мм. Версия PC750SE-7 - с укороченным рабочим оборудованием и на 13% большим усилием копания - со стрелой 7 100 мм и рукоятью 2 945 мм. На выбор предлагается несколько вариантов ковшей - от 2,8 до 4,5 м3 в разной комплектации, а также несколько вариантов башмаков шириной от 610 до 1 010 мм. При выборе башмака действует правило минимально возможной ширины для данных грунтовых условий. Экскаватор РС750-7 с оборудованием "прямая лопата" комплектуют стрелой 4 600 мм, рукоятью 3 400 мм и ковшами с донной разгрузкой вместимостью 4,5 либо 5,1 м3. Оговоримся сразу, что комплектация экскаватора включает только один набор компонентов рабочего оборудования - стрелы, рукояти и ковша с соответствующими гидроцилиндрами, а также башмаков.
Аналоги
К аналогам данной машины можно отнести следующие модели:
Видео
Л. Малютин
