ЭШ 30.110: технические характеристики, описание, обзор
Шагающий экскаватор-драглайн ЭШ-30.110 используется в горнодобывающей промышленности при добыче полезных ископаемых открытым способом без применения транспорта с укладкой породы в выработанное пространство или на борт разреза. При разработке пород повышенной прочности требуется частичное или сплошное рыхление взрыванием. Простота монтажа, оптимальные параметры, надежность в ра-боте позволяют эксплуатировать машину с большой эффективностью.

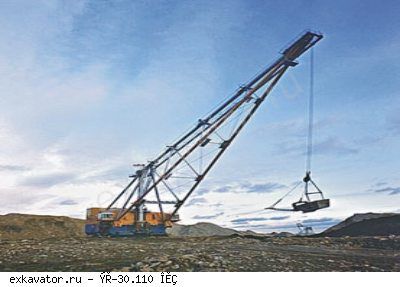

Фото: ЭШ 30.110
Технические характеристики ЭШ 30.110:
| Вместимость ковша | 30 м3 |
| Длина стрелы | 110 м |
| Макс. концевая нагрузка | 950 кН |
| Продолжительность рабочего цикла (грунт первой категории) | 64 с |
| Расчетная производительность (грунт первой категории) | 1210 м3/ч |
| Удельное давление на грунт при работе и передвижении | 0,137/0,200 Мпа |
| Рабочие размеры | |
| A – Угол наклона стрелы | 32 град |
| B – Высота выгрузки | 46,2 м |
| C – Радиус выгрузки | 103,3 м |
| D – Глубина черпания | 53 м |
| E – Радиус выгрузки | 24,4 м |
| F – Просвет под платформой | 2,44 м |
| G – Расстояние от оси вращения до пяты стрелы | 8,77 м |
| H – Расстояние от пяты стрелы до грунта | 4,75 м |
| Поворотная платформа | |
| Длина | 30,82 м |
| Ширина | 20,36 м |
| Высота | 1,9 м |
| Опорная рама | |
| Диаметр | 18 м |
| Опорная площадь | 254 м2 |
| Среднее удельное давление на грунт | 0,135 Мпа |
| Роликовый круг, средний диаметр | 15,5 м |
| Ролик, средний диаметр х количество | 330 х 120 мм х шт |
| Зубчатый венец, диаметр | 12 м |
| Механизм шагания | |
| Ширина башмака | 3,96 м |
| Длина башмака | 17,2 м |
| Ширина по башмакам | 27,6 м |
| Опорная площадь башмаков | 136,2 м2 |
| Среднее давление на грунт при передвижении | 0,2 Мпа |
| Скорость передвижения | 100 - 120 м/ч |
| Электрооборудование | |
| Мощность электродвигателя подъёма | 3 х 1120 кВт |
| Мощность электродвигателя тяги | 3 х 1120 кВт |
| Мощность электродвигателя поворота | 4 х 600 кВт |
| Мощность электродвигателя шагания | 2 х1000 кВт |
| Электродвигатель синхронный преобр. агрегата, мощность | 2 х 2250 кВт |
| Напряжение питающего тока | 10 кВ |
| Тип привода | ГД с ТВ * |
| Масса | |
| Конструктивная масса, включая ковш | 3282000 кг |
| Балласт | 110000 кг |
| Рабочая масса, включая ковш | 3420000 кг |
| Прочие | |
| Подъёмный барабан, диаметр | 2500 мм |
| Подъёмный канат (2 ветви), диаметр | 80 мм |
| Тяговый барабан, диаметр | 2500 мм |
| Тяговый канат (2 ветви), диаметр | 80 мм |
Вся информация взята из открытых источников
