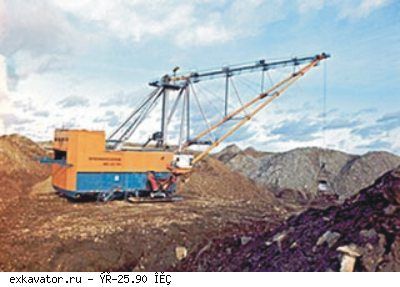

Фото: ЭШ 25.90
Шагающий экскаватор-драглайн ЭШ-25.90 используется при добыче полезных ископаемых открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт разреза. При разработке пород повышенной прочности требуется частичное или сплошное рыхление взрыванием. Экскаватор надежно работает при температуре воздуха от -40С до +40С. Учитывая пожелания наших Заказчиков, предлагаем модификации базовых моделей - экскаваторы с удли-ненными стрелами при несколько меньшей вместимости ковша и экскаваторы с пониженным удельным давлением на грунт. Применение экскаваторов с удлиненными стрелами обеспечивает уменьшение затрат на вскрышные рабо-ты за счет уменьшения коэффициента переэкскавации при бестранспортной системе разработки
Технические характеристики ЭШ 25.90:
| Вместимость ковша | 25 м3 |
| Длина стрелы | 91 м |
| Макс. концевая нагрузка | 770 кН |
| Продолжительность рабочего цикла (грунт первой категории) | 60 с |
| Расчетная производительность (грунт первой категории) | 1200 м3/ч |
| Удельное давление на грунт при работе и передвижении | 0,103/0,187 Мпа |
| Рабочие размеры | |
| A – Угол наклона стрелы, град | 32 град |
| B – Высота выгрузки | 37,5 м |
| C – Радиус выгрузки | 85,4 м |
| D – Глубина черпания | 47 м |
| E – Радиус выгрузки | 19,15 м |
| F – Просвет под платформой | 1,6 м |
| G – Расстояние от оси вращения до пяты стрелы | 7,11 м |
| H – Расстояние от пяты стрелы до грунта | 3,14 м |
| Поворотная платформа | |
| Длина | 24,2 м |
| Ширина | 13,2 м |
| Высота | 1,7 м |
| Опорная рама | |
| Диаметр | 15,3 м |
| Опорная площадь | 183 м2 |
| Среднее удельное давление на грунт | 0,103 Мпа |
| Роликовый круг, средний диаметр | 12,6 м |
| Ролик, средний диаметр х количество | 260 х 120 мм х шт |
| Зубчатый венец, диаметр | 8,4 м |
| Механизм шагания | |
| Ширина башмака | 2,9 м |
| Длина башмака | 14 м |
| Ширина по башмакам | 21,9 м |
| Опорная площадь башмаков | 81,2 м2 |
| Среднее давление на грунт при передвижении | 0,187 Мпа |
| Скорость передвижения | 100 - 120 м/ч |
| Электрооборудование | |
| Мощность электродвигателя подъёма | 2 х 1120 кВт |
| Мощность электродвигателя тяги | 2 х 1120 кВт |
| Мощность электродвигателя поворота | 4 х 250 кВт |
| Мощность электродвигателя шагания | 2 х 630 кВт |
| Электродвигатель синхронный преобр. агрегата, мощность | 2500 кВт |
| Напряжение питающего тока | 6 кВ |
| Тип привода | ГД с ТВ * |
| Масса | |
| Конструктивная масса, включая ковш | 1800000 кг |
| Балласт | 100000 кг |
| Рабочая масса, включая ковш | 1900000 кг |
| Прочие | |
| Подъёмный барабан, диаметр | 2000 мм |
| Подъёмный канат (2 ветви), диаметр | 70 мм |
| Тяговый барабан, диаметр | 2000 мм |
| Тяговый канат (2 ветви), диаметр | 70 мм |
