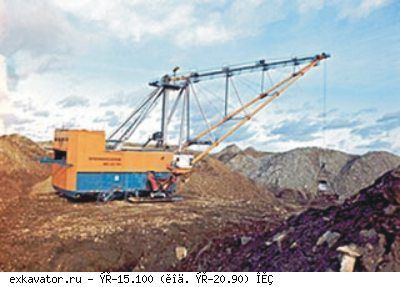

Фото: ЭШ 15.100
Шагающий экскаватор-драглайн ЭШ-15.100 используется при добыче по-лезных ископаемых открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт разреза. При разработке пород повышенной прочности требуется частичное или сплошное рыхление взрыванием. Экскаватор надежно работает при температуре воздуха от -40оС до +40оС. Учитывая пожелания наших Заказчиков, предлагаем модификации базовых моделей - экскаваторы с удли-ненными стрелами при несколько меньшей вместимости ковша и экскаваторы с пониженным удельным давлением на грунт. Применение экскаваторов с удлиненными стрелами обеспечивает уменьшение затрат на вскрышные рабо-ты за счет уменьшения коэффициента переэкскавации при бестранспортной системе разработки.
Технические характеристики ЭШ 15.100:
| Вместимость ковша | 15 м3 |
| Длина стрелы | 100 м |
| Макс. концевая нагрузка | 470 кН |
| Продолжительность рабочего цикла (грунт первой категории) | 60 с |
| Расчетная производительность (грунт первой категории) | 725 м3/ч |
| Удельное давление на грунт при работе и передвижении | 0,105/0,240 Мпа |
| Рабочие размеры | |
| A – Угол наклона стрелы | 32 град |
| B – Высота выгрузки | 45 м |
| C – Радиус выгрузки | 91,5 м |
| D – Глубина черпания | 42,5 м |
| E – Радиус выгрузки | 19,7 м |
| F – Просвет под платформой | 1,61 м |
| G – Расстояние от оси вращения до пяты стрелы | 6,03 м |
| H – Расстояние от пяты стрелы до грунта | 6,02 м |
| Поворотная платформа | |
| Длина | 25,4 м |
| Ширина | 11,3 м |
| Высота | 1,5 м |
| Опорная рама | |
| Диаметр | 14,5 м |
| Опорная площадь | 165 м2 |
| Среднее удельное давление на грунт | 0,104 Мпа |
| Роликовый круг, средний диаметр | 10,8 м |
| Ролик, средний диаметр х количество | 260 х 102 мм х шт |
| Зубчатый венец, диаметр | 8,4 м |
| Механизм шагания | |
| Ширина башмака | 2,5 м |
| Длина башмака | 13 м |
| Ширина по башмакам | 20,5 м |
| Опорная площадь башмаков | 65 м2 |
| Среднее давление на грунт при передвижении | 0,21 Мпа |
| Скорость передвижения | 100 м/ч |
| Электрооборудование | |
| Мощность электродвигателя подъёма | 2 х 1120 кВт |
| Мощность электродвигателя тяги | 2 х 1120 кВт |
| Мощность электродвигателя поворота | 4 х 250 кВт |
| Мощность электродвигателя шагания | 2 х800 кВт |
| Электродвигатель синхронный преобр. агрегата, мощность | 2500 кВт |
| Напряжение питающего тока | 6 кВ |
| Тип привода | ГД с ТВ * |
| Масса | |
| Конструктивная масса, включая ковш | 1642000 кг |
| Балласт | 50000 кг |
| Рабочая масса, включая ковш | 1710000 кг |
| Прочие | |
| Подъёмный барабан, диаметр | 1800 мм |
| Подъёмный канат (2 ветви), диаметр | 57 мм |
| Тяговый барабан, диаметр | 1800 мм |
| Тяговый канат (2 ветви), диаметр | 57 мм |
