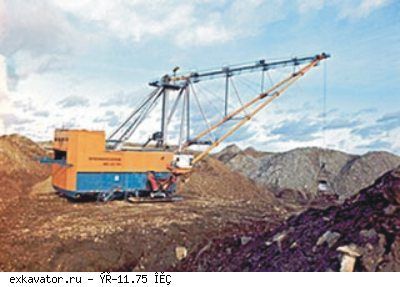

Фото: ЭШ 11.75
Используются при добыче полезных ископаемых (уголь, сланцы, руды черных и цветных металлов, золото, сырье для химической промышленности, огнеупоров и др.) открытым способом. Их назначение – вскрышные работы с укладкой породы в выработанное пространство или на борт карьера. Высокопроизводительные и надежные машины, работающие во всех областях открытой добычи полезных ископаемых, при температуре окружающего воздуха от плюс 40С до минус 40С.
Технические характеристики ЭШ 11.75:
| Вместимость ковша | 11 м3 |
| Длина стрелы | 75 м |
| Макс. концевая нагрузка | 330 кН |
| Продолжительность рабочего цикла (грунт первой категории) | 54 с |
| Расчетная производительность (грунт первой категории) | 569 м3/ч |
| Удельное давление на грунт при работе и передвижении | 0,087/0,145 Мпа |
| Рабочие размеры | |
| A – Угол наклона стрелы | 30 град |
| B – Высота выгрузки | 30,2 м |
| C – Радиус выгрузки | 71,4 м |
| D – Глубина черпания | 38 м |
| E – Радиус выгрузки | 15 м |
| F – Просвет под платформой | 1,45 м |
| G – Расстояние от оси вращения до пяты стрелы | 5,72 м |
| Поворотная платформа | |
| Длина | 20 м |
| Ширина | 11,86 м |
| Высота | 1,2 м |
| Опорная рама | |
| Диаметр | 10,8 м |
| Опорная площадь | 91,56 м2 |
| Среднее удельное давление на грунт | 0,092 Мпа |
| Роликовый круг, средний диаметр | 10,7 м |
| Ролик, средний диаметр х количество | 220 х 120 мм х шт |
| Зубчатый венец, диаметр | 8,1 м |
| Механизм шагания | |
| Ширина башмака | 1,9 м |
| Длина башмака | 11,6 м |
| Ширина по башмакам | 15,1 м |
| Опорная площадь башмаков | 44,08 м2 |
| Среднее давление на грунт при передвижении | 0,153 Мпа |
| Скорость передвижения | 200 м/ч |
| Электрооборудование | |
| Мощность электродвигателя подъёма | 2 х 500 кВт |
| Мощность электродвигателя тяги | 2 х 500 кВт |
| Мощность электродвигателя поворота | 2 х 260 кВт |
| Мощность электродвигателя шагания | 2 х 500 кВт |
| Электродвигатель синхронный преобр. агрегата, мощность | 1250 кВт |
| Напряжение питающего тока | 6 кВ |
| Тип привода | ГД с ТВ |
| Масса | |
| Конструктивная масса, включая ковш | 786000 кг |
| Балласт | 57000 кг |
| Рабочая масса, включая ковш | 843000 кг |
| Прочие | |
| Подъёмный барабан, диаметр | 1630 мм |
| Подъёмный канат (2 ветви), диаметр | 46 мм |
| Тяговый барабан, диаметр | 1630 мм |
| Тяговый канат (2 ветви), диаметр | 52 мм |
