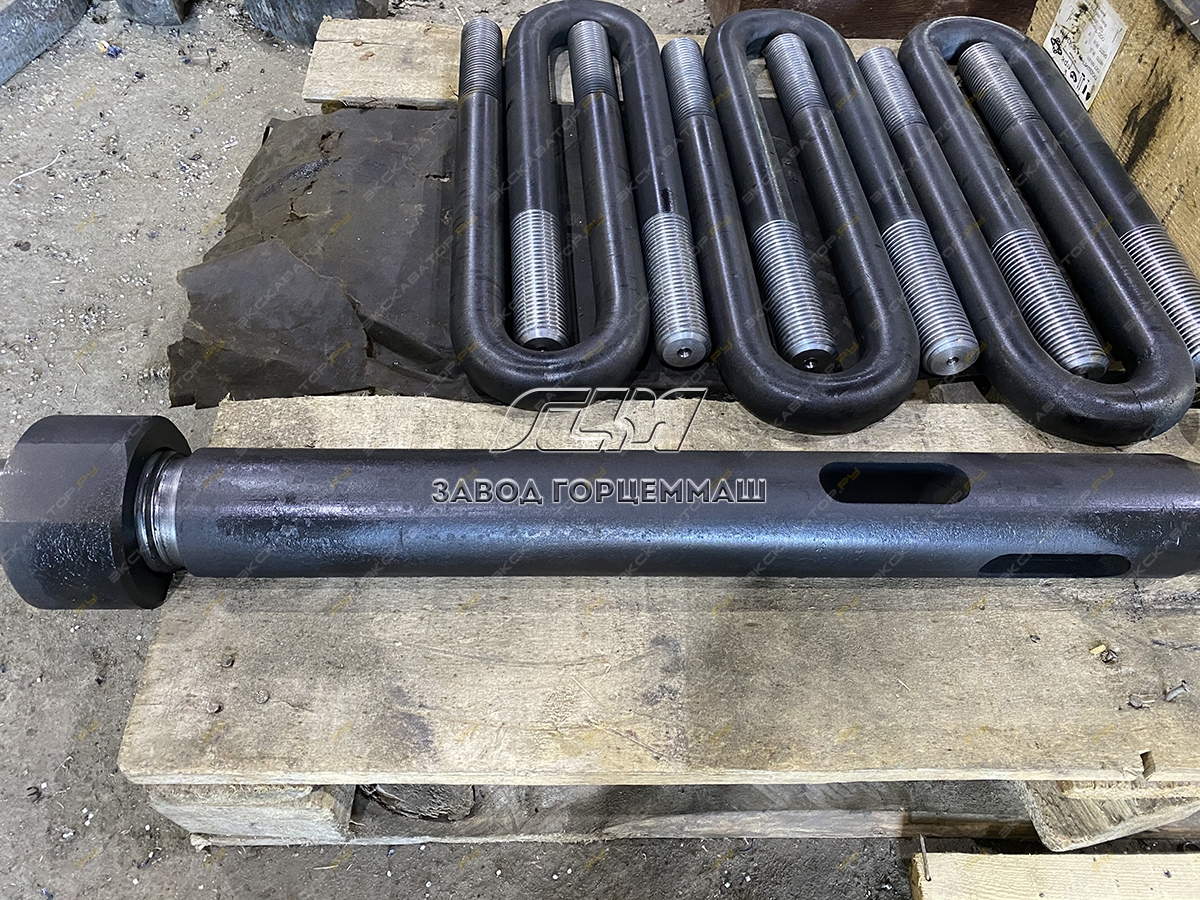

Колонка 1277.07.317

Колонка 1277.07.317 представляет собой опорный стержень направляющего узла щековых дробилок КМД-1750 и КСД-1750, выполняющий функцию центраторов и восприятия радиальных и частично осевых нагрузок подвижной щеки. Она изготавливается из углеродистой или легированной стали по ГОСТ 1050-88 (сталь 45 или аналог) с последующей закалкой и высокоточной шлифовкой направляющих поверхностей до твердости HRC 40–50. В рабочем положении колонка устанавливается в специальный смазоугольный вкладыш корпуса дробилки и фиксируется продольным штифтом или болтом, обеспечивающим недопустимость проворота и перекоса при вибрационных и ударных нагрузках. Наружный детали составляет примерно 140 мм, длина L 350 мм, посадочный под вкладыш – около 120 мм, масса изделия порядка 18–22 кг; точные размеры, допуски и места сверления – по чертежу завода-изготовителя.
