Общие данные

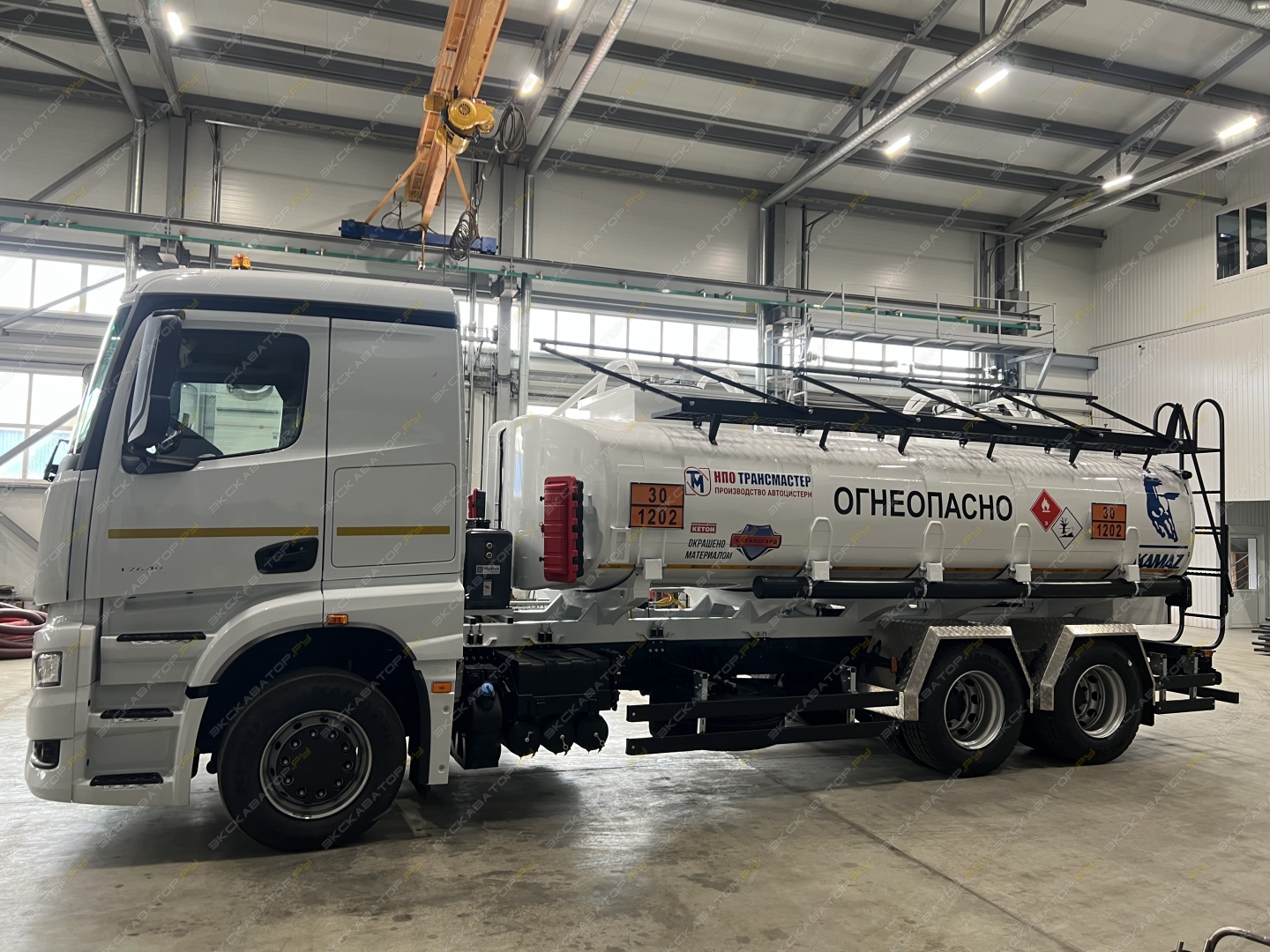

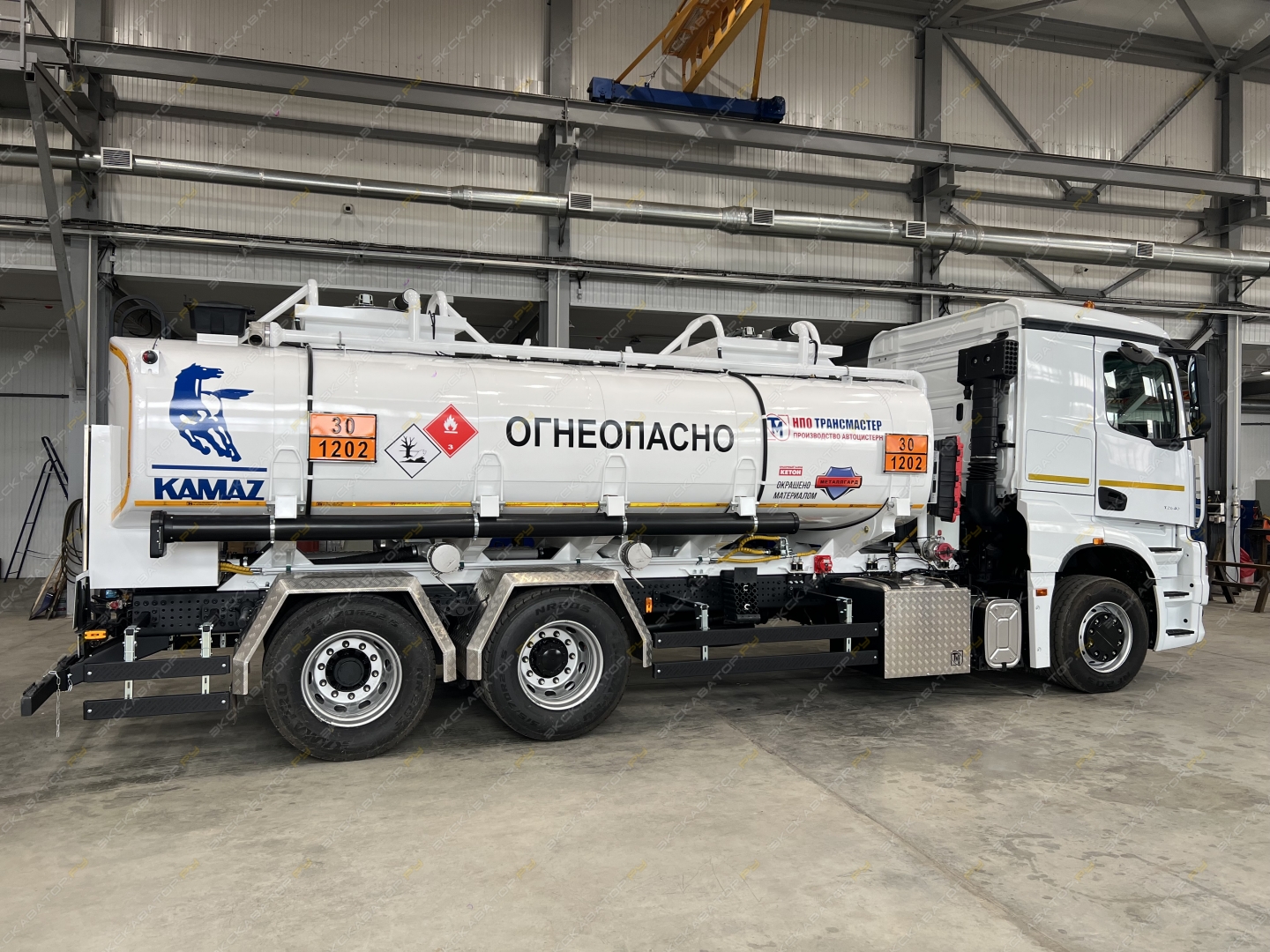

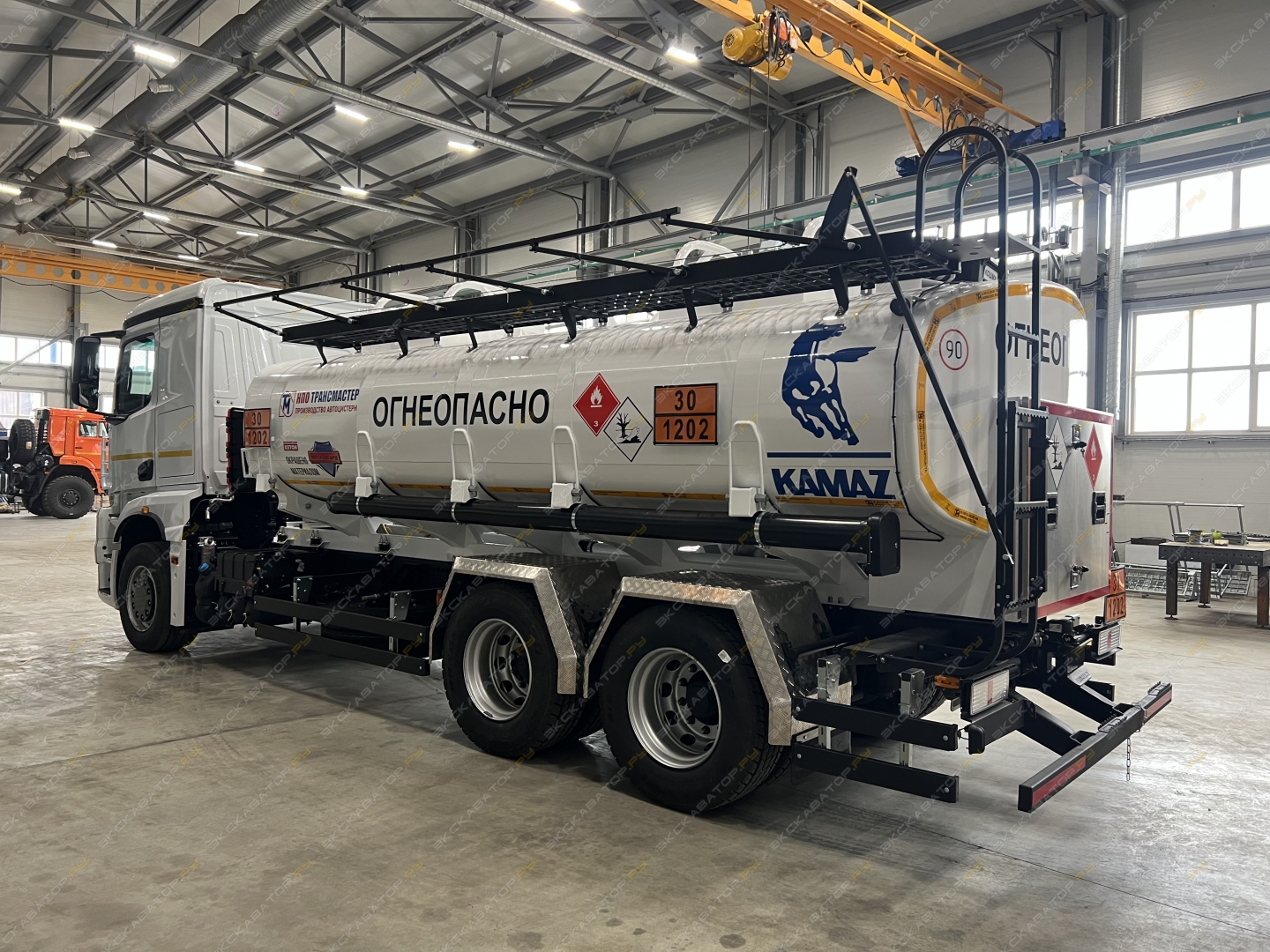

Марка, модель: 4671U8-11 АТЗ-15,5
Заводской номер емкости: 001
Идентификационный номер (VIN): Х894671U8S0FS6001
Наименование (тип ТС): Специальный, автотопливозаправщик АТЗ
Организация-изготовитель (страна): ООО НПО «Трансмастер» (Россия)
Цвет: белый
Двигатель и шасси
Модель, № двигателя: КАМАЗ, 667.511-300, 86151798
Шасси (рама) №: ХТС65658R2610600
Кузов (кабина, прицеп) №: 532050S2720409
Тип двигателя: дизельный
Мощность двигателя, л.с. (кВт): 300 (215)
Рабочий объем двигателя, куб. см.: 6 700
Массовые параметры
Разрешенная максимальная масса, кг: 29 500
Масса без нагрузки, кг: 11 965
Основные характеристики цистерны
Назначение: Автотопливозаправщик
Объем, дм³: 15 500
Сечение емкости: Чемодан
Материал емкости: сталь 09Г2С-4мм
Толщина обечайки, мм: 4
Толщина в районе бронелистов, мм: 8
Толщина в районе опор емкости, мм: 12
Конструктивные особенности: поперечные и продольные волнорезы
Количество отсеков: 2 (два) равных
Крепление емкости к подрамнику: металлические стяжные ленты, через резиновые подушки-демпферы
Опоры подрамника: согласно ТУ 4521-0017-61312245-01ТМ (компенсаторы крутящего момента)
Крепление подрамника к раме шасси (передние): U-образное нежесткое болтовое с цилиндрическими пружинами
Крепление подрамника к раме шасси (задние): U-образное неподвижное жесткое болтовое
Оборудование цистерны
Люк обслуживания: алюминиевый ДУ-500мм на каждый отсек
Дыхательный клапан: УД-2-80
Донные клапаны: сбалансированные с пневмоуправлением из УВТ
Экологический короб: на каждый отсек
Площадка обслуживания: оцинкованная, противоскользящая сотово-ячеистого типа со складывающимися поручнями

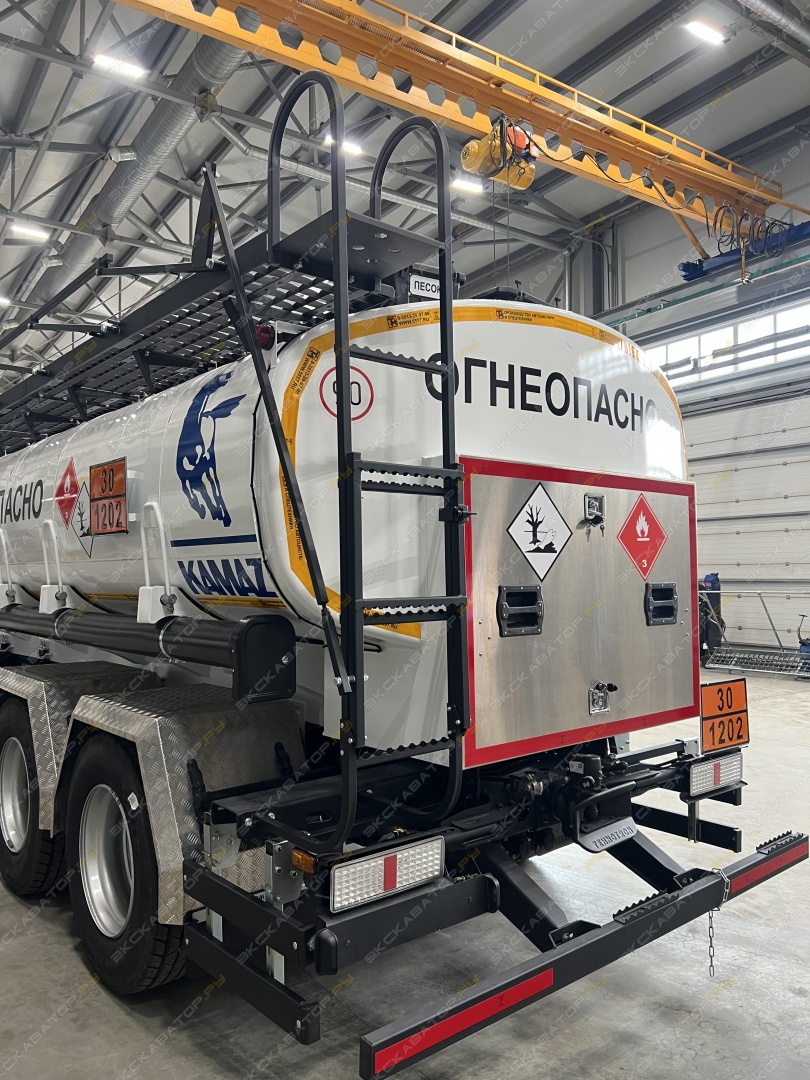

Лестница для подъёма: с противоскользящими ступенями, со складывающейся нижней частью и автоматическим подъемом-складыванием поручней
Насосное и раздаточное оборудование
Насос: СВН-80 (1 шт.), гидравлический привод от КОМ

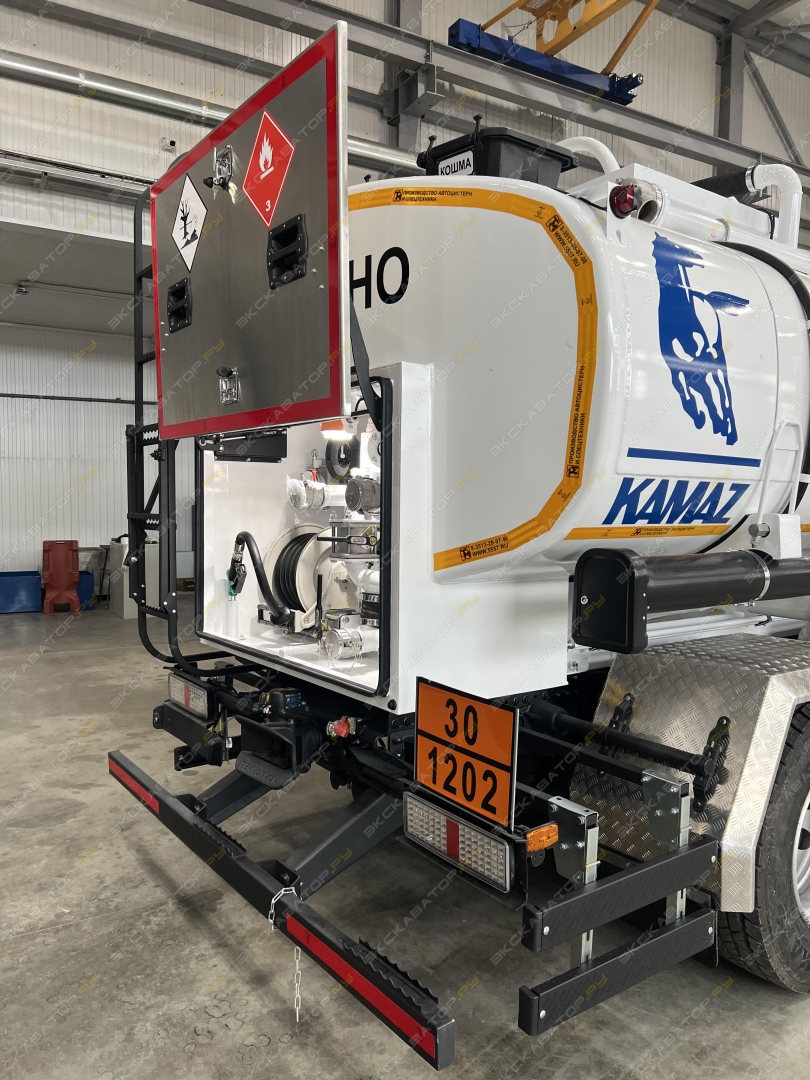

Расположение УВТ: сзади емкости
Фильтр топливный: ДУ-50, сетчатый, кассетного типа (1 шт.)
Счетчик: ППО-25 (1 шт.)
Инерционный барабан укладки рукава раздачи: 1 шт.
Рукав раздачи: антистатический 8 м, ДУ-25 (1 шт.)
Раздаточный пистолет: АКТ-25 (1 шт.)
Освещение УВТ: есть
Схема управления операциями: есть
Доработка под перевозку опасных грузов (ДОПОГ)
Вынос глушителя: не требуется (Е5)
ИГС: съемный сертифицированный
Бронирование топливных баков: есть
Экранирование электропроводки: есть
Проблесковые маячки: 2 импульсных оранжевых, кнопка IP-65
Тахограф: взрывозащищенный
УОС: есть
Набор ADR: с 2 знаками ОПАСНОСТЬ
Кронштейны информационных табличек: 6 шт.
Информационные таблички (30 1202): 6 шт.
Маркировка и окраска
Цвет емкости: белый
Надпись на емкости: ОГНЕОПАСНО (+ знаки по ДОПОГ)
Контурная маркировка: есть
Противопожарное оборудование и комплектация
Огнетушители: 2 шт. ОП-6 в пластиковых пеналах
Ящик для песка: пластиковый (1 шт.)
Ящик для кошмы: пластиковый (1 шт.)
Противопожарное полотно (ППП): 1 шт.
Катушка заземления: УЗА-4КМ-24В-01
Рукава напорно-всасывающие: МБС Композитные ДУ-75 с БРС Camlock (2 шт. по 4 м)
Пластиковые пеналы с каплесборниками для НПВ рукавов: 2 шт. по 4,2 м
Свидетельство о поверке: с занесением в Госреестр АРШИН
