Прогресс МСН-10АПС Синтез новый 2024 г.в.

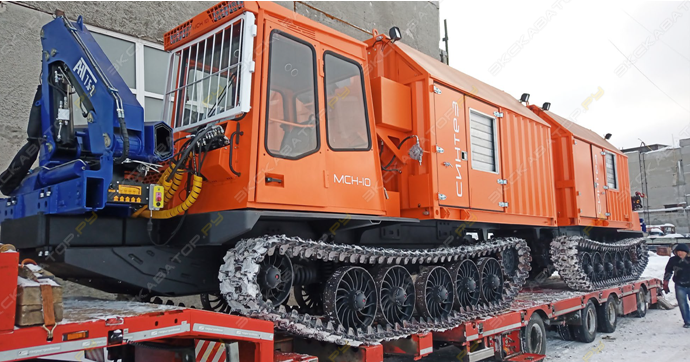

(Новый) Агрегат передвижной сварочный МСН-10-АПС «СИНТЕЗ» на шасси трелевочного трактора
с дизельной электростанцией 100 кВт, с гидроманипулятором, с подготовкой под 4 сварочных поста (наименование по ПСМ: Гусеничная транспортная машина МСН-10-ГТМ-Э)
Цена: 15 980 000 руб., включая НДС 20%.
Базис поставки: г. Курган
Срок поставки: 2 ед. в наличии, 2 ед. в течение 15-25 рабочих дней
Условия оплаты: 20% предоплата, 80% оплата по уведомлению о готовности к отгрузке
Технические характеристики
1. СОСТАВ ПОСТАВКИ:
№ п/п Наименование Кол-во, шт.
1.1 Шасси трелевочного трактора МСН-10 (аналог ТТ-М) 1
1.2 Модуль энергетический сварочный (КУНГ) 1
1.3 Кран-манипуляторная установка АНТ 7,5-2 1
2. КОМПЛЕКТАЦИЯ ШАССИ ТРАКТОРА МСН-10:
№ п/п Наименование
2.1 Дизельный двигатель ЯМЗ-236М2; 132 кВт (180 л.с.)
2.2 Одноместная кабина оператора
2.3 Гусеницы шириной 500 мм.
2.4 Северный пакет:
- Предпусковой жидкостный подогреватель с модульным управлением;
- Фильтр-влагоотделитель с подогревом топливной магистрали;
- Стационарный воздушный обогреватель кабины оператора; - Дополнительное утепление подкапотного пространства.
2.5 Круговое освещение рабочей зоны
2.6 Комплект технической и разрешительной документации
2.7 ЗИП трактора
2.8 Расходные материалы для проведения 3-х ТО (комплект фильтрующих элементов и ремней)

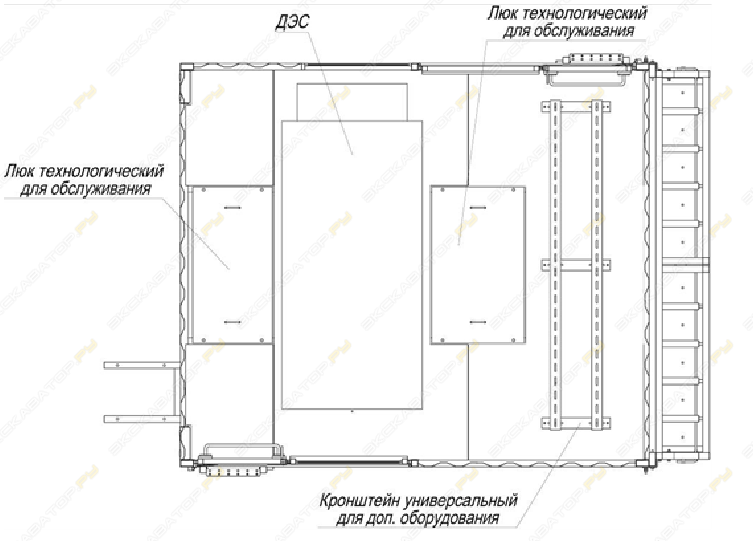

3. КОМПЛЕКТАЦИЯ МОДУЛЯ ЭНЕРГЕТИЧЕСКОГО СВАРОЧНОГО (МЭС) (рис.3):
№ п/п Наименование Кол-во, шт.
3.1 Энергетический утепленный модуль (КОНТЕЙНЕР).
Внешнее покрытие модуля - профилированный стальной лист (толщина 2 мм) с антикоррозионным покрытием. Утепление - базальтовое волокно.
Облицовка внутренняя - профильный лист с полимерным покрытием С8.
Наружные габариты модуля, (мм): длина – 3500, ширина – 3000, высота – 2230
Внешний окрас RAL 2004 оранжевый
Внутренний окрас RAL 9002 белый 1
3.2 Дизельный электроагрегат АД-100С-Т400-1Р мощностью 100 кВт на базе двигателя ЯМЗ-238М2:
- генератор Leroy Somer (Италия) или аналог;
- подогреватель жидкостный дизельный (система предпускового подогрева) 1
3.3 Печь сушки и прокалки электродов ПСПЭ 40/400 1
3.4 Опускающаяся рампа под баллоны с газом СО2, Ar и др.
Количество баллонов – 8 шт. 1
3.5 Лестница съемная 2
3.6 Помпа ручной закачки топлива в бак 1
3.7 Аккумуляторная батарея 12В 2
3.8 Автономный воздушный отопитель контейнера «Планар 3Д» 1
3.9 Штырь заземления с медным кабелем (длина кабеля – 5 м) 1
3.10 Щит распределительный для собственных нужд 100 кВт
Размещение автоматических выключателей:
- 3Р 160А – 1 шт.;
- 3Р 63А – 5 шт.;
- 3Р 25А – 1 шт.;
- 2Р 25А – 2 шт.;
- 2Р 16А – 2 шт.
3.11 Электроосвещение 220 В (светильник НПБ) 2
3.12 Электроосвещение аварийное 24 В (светильник НПБ) 2
3.13 Розетка типа РСб 20-3-ГЧ (под электроинструмент) 8
3.14 Прожектор наружный светодиодный 4
3.15 Огнетушитель ОУ-5 1
3.16 Универсальные крепления для дополнительного оборудования:
- монтажные места под установку четырёх многофункциональных источников сварочного тока; 1
3.17 ЗИП трактора 1
3.18 Дополнительный топливный бак на 200 литров 1
3.19 Система порошкового пожаротушения «Буран-8» с устройством сигнально-пусковым УСП101-110 Э 1
3.20 Наружные зеркала заднего вида 2
3.21 Система газовыхлопа 1
3.22 Покрытие пола диэлектрическое 1
4. ЭЛЕКТРООБОРУДОВАНИЕ МЭС:
Для питания потребителей собственных нужд внутри МЭС выполнены сети:
• трехфазного тока 400 В;
• однофазного переменного тока напряжением 220 В;
• постоянного тока напряжением 24 В.
• питание потребителей собственных нужд осуществлено от ЩСН:
• панели управления ДЭС (~220В);
• сети основного освещения (~220В);
• сети аварийного освещения (=24В);
• розетки для переносного освещения (=24 В) – 1 шт.;
• розетки для переносных электроприёмников (~ 220 В) – 8 шт. (4шт. - внутренняя, 4 шт. внешние);
• подсветка номерного знака
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КРАНА-МАНИПУЛЯТОРА АНТ 7,5-2:
№ п/п Показатель Значение
5.1 Максимальный вылет стрелы, мм 6800
5.2 Максимальная высота подъема, мм 9000
5.3 Максимальная грузоподъемность при минимальном вылете, кг 3000
5.4 Максимальная грузоподъемность при максимальном вылете, кг 1100
5.5 Угол поворота, градус 390
5.6 Управление манипулятором Из кабины трактора
