Описание
Привод: электрические
I. Техническая характеристика земснаряда
1 Общие данные
1.1. Категория разрабатываемых грунтов с I по IV
1.2. Производительность по грунту, м3/час до 200
1.3. Максимальная глубина разработки, м 15-18
1.4. Минимальная глубина разработки, м 1,8
1.5. Ширина прорези (при повороте на 60 град.), м 22
1.6. Масса земснаряда, тонн 35
1.7. Осадка в рабочем состоянии (средняя), м 0,6
1.8. Диметр трубопроводов всас и напор, мм от 325 до 426
2 Корпус земснаряда
2.1. Тип корпуса блочный
2.2. Количество понтонов, шт. 3 (три) (2 боковых, 1 центральный)
2.3. Длина понтона, м
- центрального 11,0
- бокового 13,0
2.4. Ширина понтона, м
бокового 1,20
центрального 2,4
2.5. Габаритные размеры плавучего основания в сборе, м: 4,8
- высота борта 1,5
- длина 13,0
длина вместе с грунтозаборной рамой 25,0
2.6. Тип соединения понтонов болтовое, фланцевое
2.7. Толщина листов металла корпуса (днища), мм 4,0 (5.0)
2.8. Номер корпуса земснаряда _
3 Грунтозаборная рама рамный
3.2. Грунтозаборное устройство эжектирующее устройство с гидрорыхлителем
3.3.Насос по договоренности
- производительность, м3/ч до 300
- напор, м 50
3.4.Электродвигатель
- мощность, кВт до 75

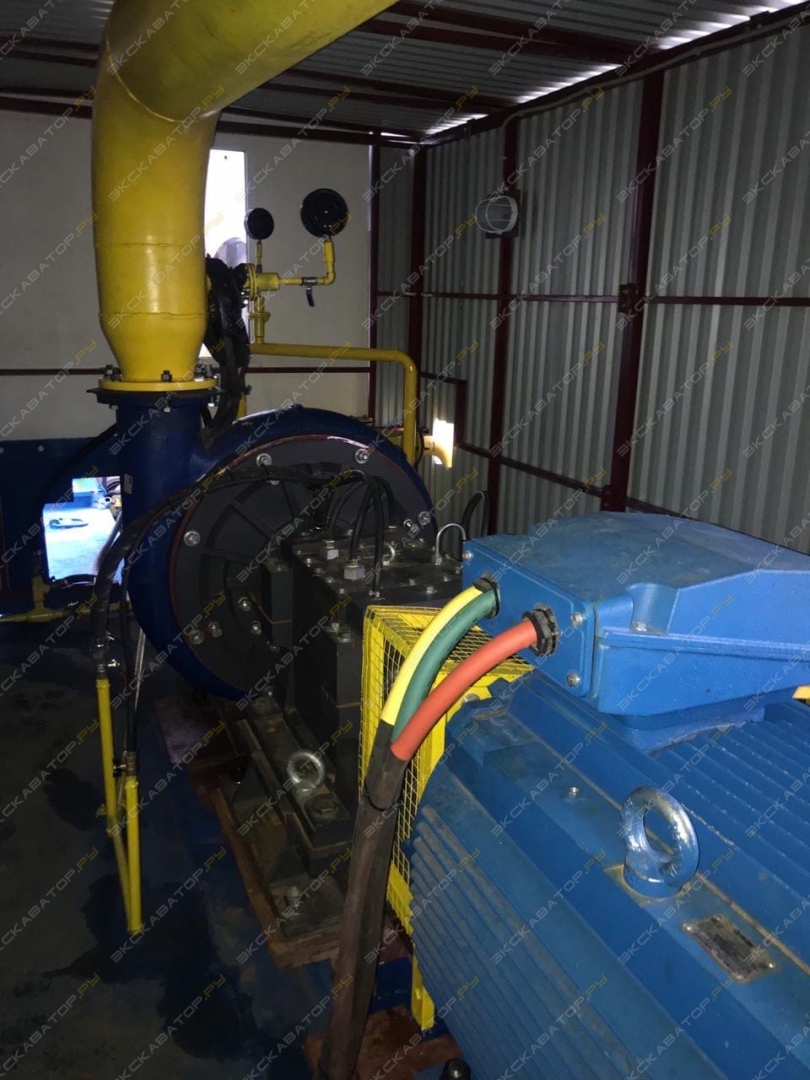

4 Насосный агрегат
4.1. Грунтовый насос HG 12/10 производитель ПЛМЗ
- производительность по воде, м3/час до 1750
развиваемый напор, м до 50
4.2.Электродвигатель основной марка до договоренности
Оставить заявку
