Разработка грунта карьерными экскаваторами с рабочим оборудованием обратная лопата

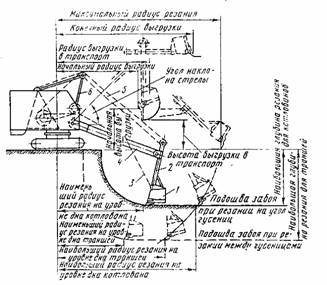

Рис. 9.1. Рабочие размеры экскаватора, оборудованного обратной лопатой:

1 – ковш; 2 – рукоять; 3, 5 – канаты; 4 – стрела; 6 – стойка.

Основные рабочие параметры экскаваторов обратная лопата характеризуются такими величинами:

Радиусом резания R_р, измеряемым на уровне поверхности земли от оси экскаватора до зубьев ковша;

Радиусом резания R_рн при наибольшей глубине резания измеряемым на уровне наибольшей глубины резания;

Наибольшей глубиной резания Н_{p max} от поверхности земли до дна забоя, имеющей два значения:

большее – при разработке траншей ширина которых меньше расстояния между гусеницами в свету;

меньшее – при разработке более широких выемок (мешают гусеницы).

Разработка грунта обратными лопатами можно вести продольным и поперечным способами.

При продольной разработке экскаватор перемещается по оси выемки и отсыпает грунт на одну или две стороны . Такой способ применяют для разработки траншей, нешироких каналов и котлованов.

Выемки большой ширины разрабатывают поперечным способом, при котором обратная лопата размещается и передвигается сбоку от выемки отсыпая грунт в односторонний отвал или транспортные средства.
