Тип дробилок: конусные
Способ перемещения: стационарные
TЕXНИЧECКOE ОПИCAНИЕ:
- Диaметp голoвы кoнусa: 950 мм (38")
- Пpoизвoдительноcть: 85-200 тонн/чaс
- Мощность электромотора: 160 кВт
- Частота вращения вала: 850-1080 об/мин
- Диапазон зазора разгрузочной щели (СSS): 10-45 мм
- Скорость эксцентрика: 350-435об/мин
- Вес: 12,200кг.
Комплектация:
+ Станция смазки конуса
+ Гидравлическая станция с охлаждением
+ Электромотор привода дробилки Jiаnghuаi (Китай)
+ Устройство плавного пуска Хiсhi (Китай)
+ Комплект ремней и шкивов

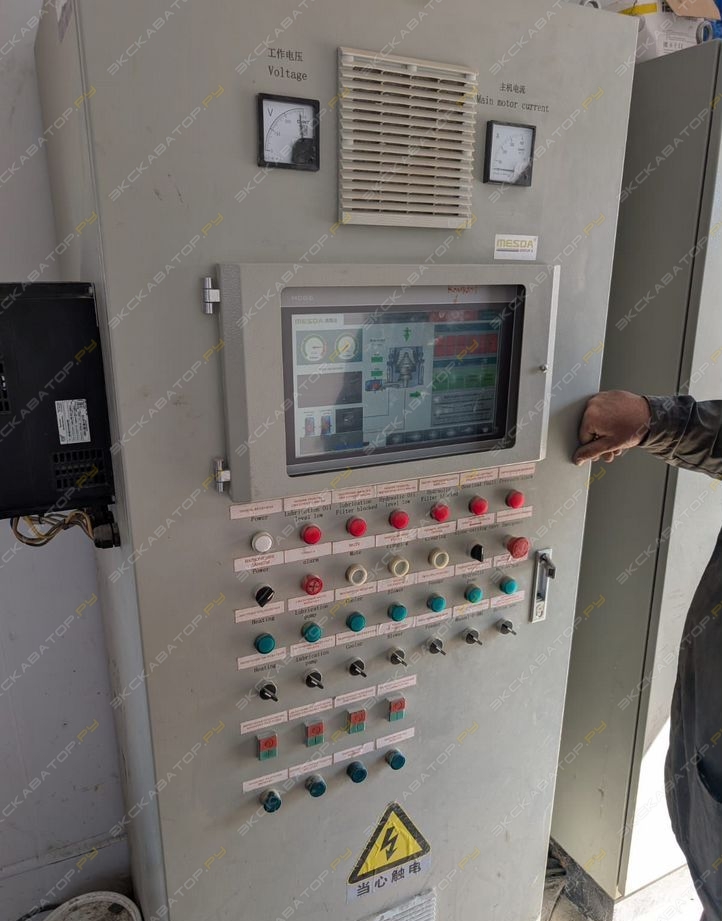

+ Система автоматики Siеmеns (РLС) для мониторинга и управления дробинкой и связанными системами с возможностью блокировки, например, с устройством подачи, включает экран управления для отображения и записи всех рабочих параметров.
+ Датчики/автоматика СНINТ для контроля давления, температуры, тока двигателя, сигналов перегрузки
+ Электрический шкаф с пускателями для масла станции
+ Макс. Крупность подаваемого сырья: 70 мм
ОБОРУДОВАНИЕ:

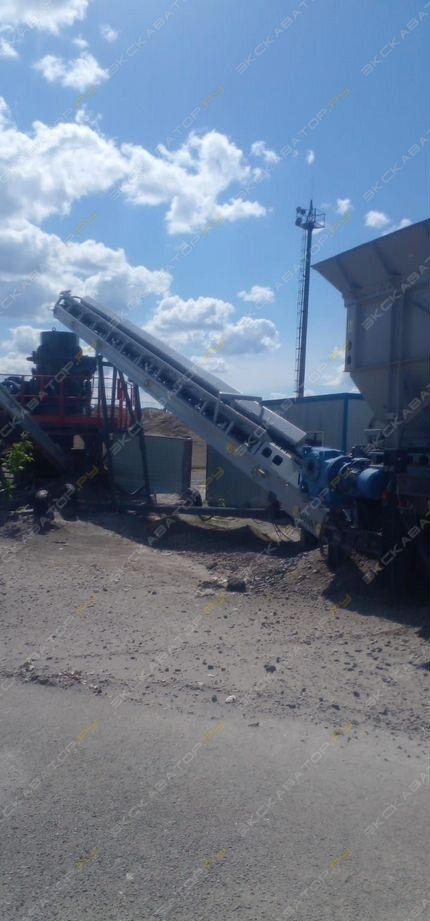

1.Конвейер ленточный мобильный радиальный КJIМР-650-15
Производительность - 200 тонн/час (при насыпной плотности 1,4 тн/мЗ)
Материал - Гранит
Габаритные размеры в рабочем положении (при высоте сбрасывания 6,2 м) (LхВхН) - 13885х3000х6205 мм
Расстояние между осями барабанов - 14216 мм Высота формирования конуса - 5,6 м Ширина ленты - 650 мм
Угол наклона относительно горизонта - от 14 до 22 град (в зависимости от высоты сбрасывания)
Высота сбрасывания материала - 4,2+6,2 м (шаг 500 мм)
Масса - около 4,050 тонн Конструкция - стальная
Тип ленты - Резинотканевая 650ЕР/400/3 замкнутая
Радиальное перемещение - есть
Основной привод - Конический мотор-редуктор
Шасси на пневматической шине 6FН16 с возможностью радиального перемещения Подшипники - SКF;SNR,РТI,FАG Система удаленной смазки
Транспортировка - прицепное устройство (фаркоп)
Воронка с хребтовой балкой снижающей скорость падения материала на ленту Кнопки аварийной остановки - есть
Скребковый чистик - для очистки внутренней стороны конвейерной ленты
Окраска - Антикоррозионное защитное покрытие нанесено для эксплуатации в индустриальных и прибрежных районах,
классификация окружающей среды
С4-D (высокая, промышленная) по ISО 12944:2018.
Перед окраской дробеструйная очистка до степени Sа 2.5; Грунтовка - 120 мкм; Финишный слой: 80 мкм. Цвет RАL по согласованию.

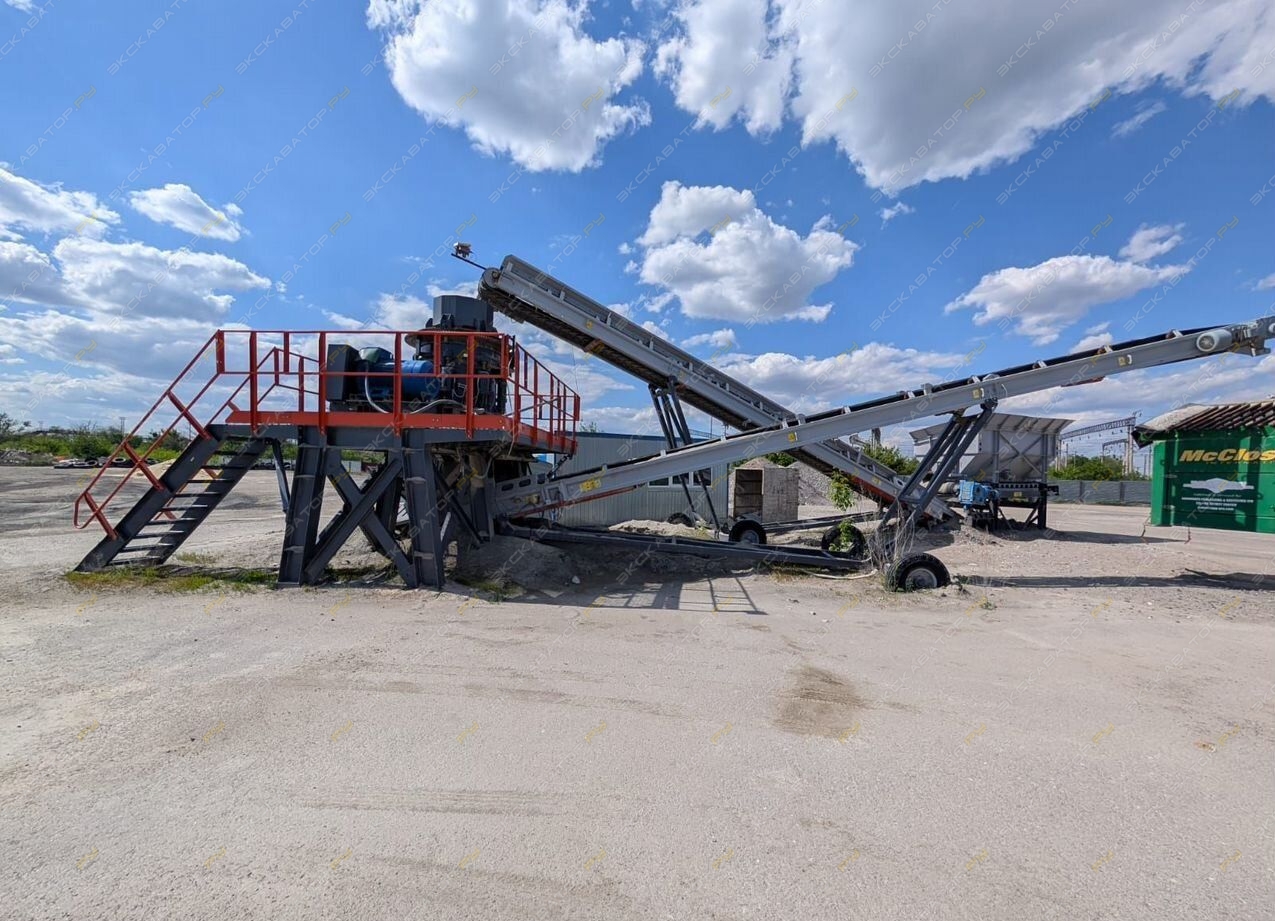

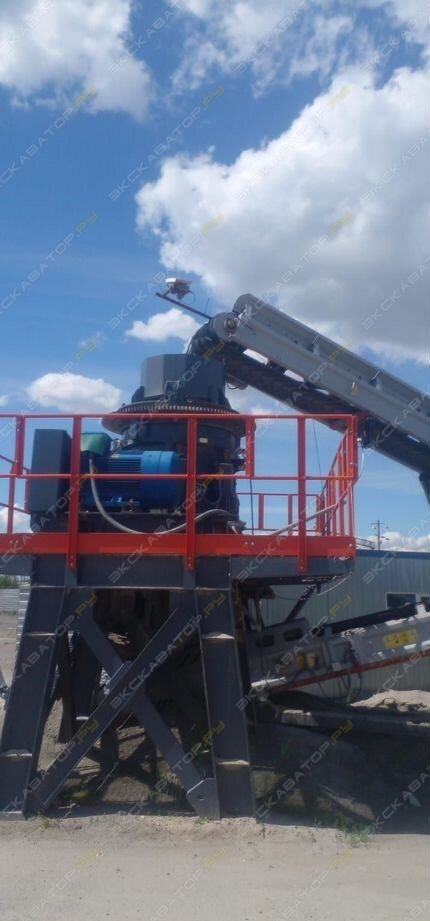

2. Рама конусной дробильной установки МЕSDА С-200
Подрамник дробилки - стальной Ориентировочная масса - около 3 тонн
Площадки обслуживания, включая ограждения и лестничный марш Короб выгрузки Конструкция - стальная
Окраска - Антикоррозионное защитное покрытие нанесено для эксплуатации в индустриальных и прибрежных районах,
классификация окружающей среды
С4-D (высокая, промышленная) по ISО 12944:2018.
Перед окраской дробеструйная очистка до степени Sа 2.5; Грунтовка - 120 мкм; Финишный слой: 80 мкм. Цвет RАL по согласованию.
3.Рама конусной дробильной установки МЕSDА С-200
Подрамник дробилки - стальной Ориентировочная масса - около 3 тонн
Площадки обслуживания, включая ограждения и лестничный марш Короб выгрузки Конструкция - стальная
Окраска - Антикоррозионное защитное покрытие нанесено для эксплуатации в индустриальных
и прибрежных районах,
классификация окружающей среды
С4-D (высокая, промышленная) по ISО 12944:2018.
Перед окраской дробеструйная очистка до степени Sа 2.5; Грунтовка - 120 мкм; Финишный слой: 80 мкм. Цвет RАL по согласованию.

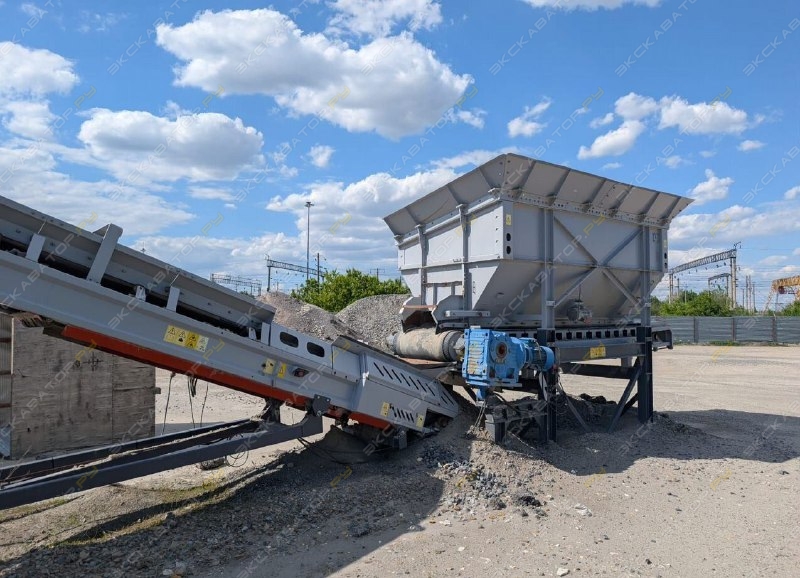

4.Бункер-питатель БП-12
Объем бункера - 12 м3
Конструкция - стальная
Способ футерования - самофутируемый
Питатель-ленточный длина около 5000 мм
Масса бункер-питателя - около 4 000 кг
Вибраторы - есть
Датчики уровня - есть
Привод - цилиндро-конический мотор-редуктор Подшипники - SКF;SNR.PT1,FAG
Цена с НДС.
