Тип дробилок: щековые
Способ перемещения: стационарные

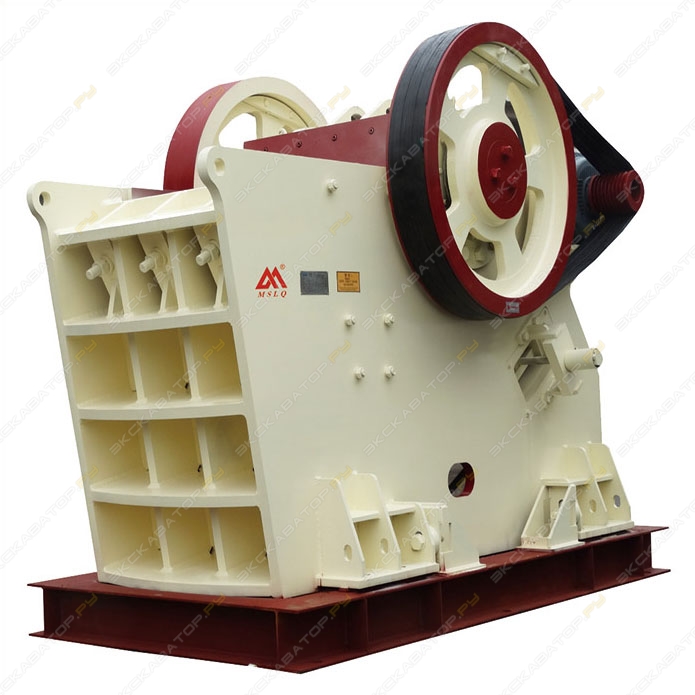

Новые продукты серии PE отличаются высокой степенью дробления, однородностью размера продукта, продуманной конструкцией, надёжностью в эксплуатации, простотой обслуживания и экономичностью. Новые щековые дробилки серии PE широко используются в горнодобывающей промышленности, производстве строительных материалов, химической промышленности, металлургии, водоснабжении и других отраслях. Новые щековые дробилки серии PE используются для дробления различных материалов, прочность которых на сжатие не превышает 320 МПа, и являются оптимальным оборудованием для первичного дробления.
Компания MSLQ имеет 20-летний опыт проектирования и производства дробилок и хорошо понимает ожидания и потребности пользователей. За последние 10 лет были произведены сотни щековых дробилок. На основе этого обширного опыта проектирования, производства и многочисленных отзывов пользователей было разработано новое поколение щековых дробилок с использованием самых передовых технологий компьютерного моделирования и автоматизированного проектирования. По сравнению с традиционными щековыми дробилками новое поколение щековых дробилок имеет меньший собственный вес и более высокую прочность. Высокая производительность и низкая стоимость делают её лучшим выбором для большинства пользователей. Щековая дробилка нового поколения имеет почти квадратное большое загрузочное отверстие, глубокую камеру дробления и конструкцию камеры дробления без мёртвых зон, что повышает производительность и выход продукта. В верхней части подвижной щеки установлена сменная толстая защитная пластина, которая предохраняет подвижную щеку от ударов подаваемого материала. Благодаря этому нет необходимости устанавливать перегородку над подвижной щекой в загрузочном отверстии, и сыпучие материалы, поступающие в дробилку, могут падать прямо в нее. Рабочая зона камеры дробления. Традиционная щековая дробилка имеет асимметричную конструкцию камеры дробления, и её эффективный размер загрузочного отверстия меньше номинального. В этой серии дробилок используется симметричная конструкция камеры дробления, благодаря чему фактический размер отверстия равен номинальному, что повышает производительность.
Характеристики:
Конструкция коробчатой конструкции подвижной челюсти и неподвижной челюсти, коробчатая балочная конструкция имеют на 70% более высокую прочность и на 40% более высокую жесткость, чем открытая конструкция с тем же размером контура и тем же весом, а надежность работы оборудования значительно повышена.
Подшипник щековой дробилки является её основным компонентом. От того, как используется подшипник, напрямую зависит функциональность оборудования. Мы используем импортные подшипники.
Принцип работы:
Во время работы двигатель приводит в движение ремень и шкив, которые перемещают подвижную щёку вверх и вниз по эксцентриковому валу. Когда подвижная щёка поднимается, угол между поворотной пластиной и подвижной щёкой увеличивается, что приводит к сближению подвижной щёки с неподвижной, и в это же время происходит дробление материала. Или расколоть, чтобы добиться цели дробления. Когда подвижная щека опускается, угол между поворотной пластиной и подвижной щекой уменьшается, подвижная щека отходит от неподвижной под действием тягового стержня и пружины, и измельчённый материал вытекает из полости дробления. Материал выводится через выходное отверстие, что позволяет удовлетворить требования к дроблению материалов.

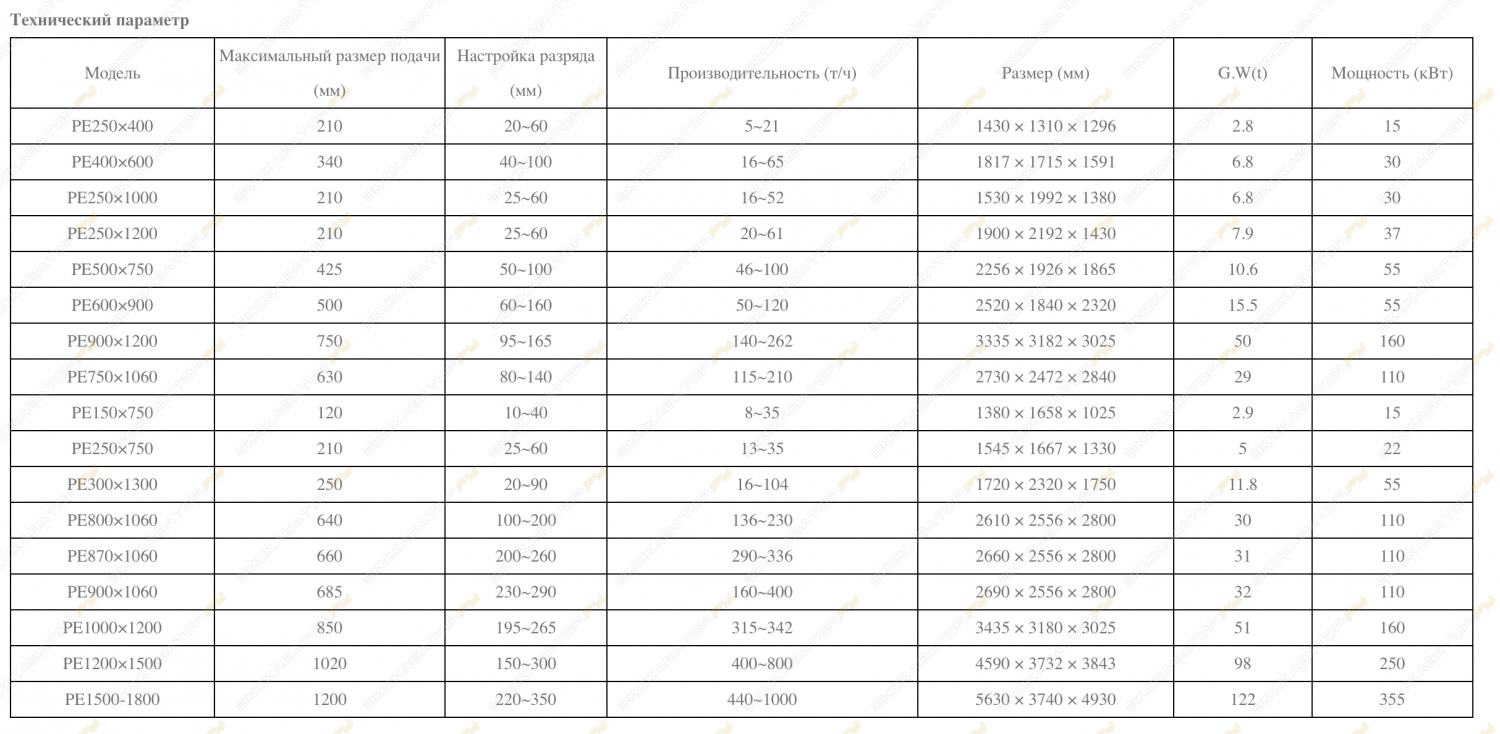

Технический параметр
Модель Максимальный размер подачи (мм) Настройка разряда (мм) Производительность (т/ч) Размер (мм) G.W(t) Мощность (кВт)
PE250×400 210 20~60 5~21 1430 × 1310 × 1296 2.8 15
PE400×600 340 40~100 16~65 1817 × 1715 × 1591 6.8 30
PE250×1000 210 25~60 16~52 1530 × 1992 × 1380 6.8 30
PE250×1200 210 25~60 20~61 1900 × 2192 × 1430 7.9 37
PE500×750 425 50~100 46~100 2256 × 1926 × 1865 10.6 55
PE600×900 500 60~160 50~120 2520 × 1840 × 2320 15.5 55
PE900×1200 750 95~165 140~262 3335 × 3182 × 3025 50 160
PE750×1060 630 80~140 115~210 2730 × 2472 × 2840 29 110
PE150×750 120 10~40 8~35 1380 × 1658 × 1025 2.9 15
PE250×750 210 25~60 13~35 1545 × 1667 × 1330 5 22
PE300×1300 250 20~90 16~104 1720 × 2320 × 1750 11.8 55
PE800×1060 640 100~200 136~230 2610 × 2556 × 2800 30 110
PE870×1060 660 200~260 290~336 2660 × 2556 × 2800 31 110
PE900×1060 685 230~290 160~400 2690 × 2556 × 2800 32 110
PE1000×1200 850 195~265 315~342 3435 × 3180 × 3025 51 160
PE1200×1500 1020 150~300 400~800 4590 × 3732 × 3843 98 250
PE1500-1800 1200 220~350 440~1000 5630 × 3740 × 4930 122 355
