Тип дробилок: щековые
Способ перемещения: стационарные

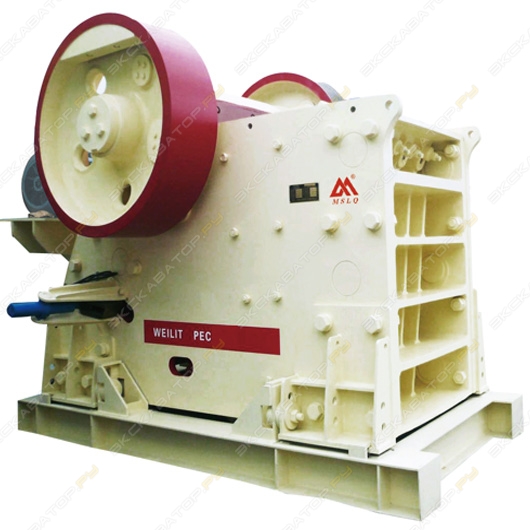

Щековая дробилка серии PEC, производимая нашей компанией, отличается высокой степенью дробления, однородным размером частиц продукта, простой конструкцией, надёжной работой, удобством в обслуживании и экономичностью. Щековые дробилки широко используются во многих областях, таких как горнодобывающая промышленность, выплавка металлов, производство строительных материалов, строительство автомобильных и железных дорог, гидротехническое строительство и химическая промышленность, для дробления различных материалов с прочностью на сжатие не более 320 МПа.
Компания MSLQ имеет более чем 20-летний опыт проектирования и производства дробилок и хорошо понимает ожидания и потребности пользователей. За последние 10 лет были произведены сотни щековых дробилок. На основе этого богатого опыта проектирования и производства, а также обширных отзывов пользователей было разработано новое поколение щековых дробилок с использованием самых передовых технологий компьютерного моделирования и автоматизированного проектирования. По сравнению с традиционными щековыми дробилками новое поколение щековых дробилок имеет меньший собственный вес и более высокую прочность. Высокая производительность и низкая стоимость делают щековую дробилку PEC лучшим выбором для большинства пользователей. Щековая дробилка нового поколения имеет почти квадратное большое загрузочное отверстие, глубокую камеру дробления и конструкцию камеры дробления без мёртвых зон, что повышает производительность и эффективность. В верхней части подвижной щеки установлена сменная толстая защитная пластина, которая предохраняет подвижную щеку от ударов подаваемого материала. Благодаря этому нет необходимости устанавливать перегородку над подвижной щекой в загрузочном отверстии, и сыпучие материалы, поступающие в дробилку, могут падать прямо в нее. Рабочая зона камеры дробления. Традиционная щековая дробилка имеет асимметричную конструкцию камеры дробления, и её эффективный размер загрузочного отверстия меньше номинального. В этой серии дробилок используется симметричная конструкция камеры дробления, благодаря чему фактический размер отверстия равен номинальному, что повышает производительность.
Характеристики:
Конструкция подвижной и неподвижной челюстей в форме короба имеет на 70 % более высокую прочность и на 40 % более высокую жёсткость, чем открытая конструкция при тех же габаритных размерах и весе, что значительно повышает надёжность работы оборудования.
Подшипник щековой дробилки является её основным компонентом. От того, как используется подшипник, напрямую зависит функциональность оборудования. Мы используем импортные подшипники.
принцип работы:
Во время работы двигатель приводит в движение ремень и шкив, которые перемещают подвижную щёку вверх и вниз по эксцентриковому валу. Когда подвижная щёка поднимается, угол между поворотной пластиной и подвижной щёкой увеличивается, что приводит к сближению подвижной щёки с неподвижной, и в это же время происходит дробление материала. Или расколоть, чтобы добиться цели дробления. Когда подвижная щека опускается, угол между поворотной пластиной и подвижной щекой уменьшается, подвижная щека отходит от неподвижной под действием тягового стержня и пружины, и измельчённый материал вытекает из полости дробления. Материал выводится через выходное отверстие, что позволяет удовлетворить требования к дроблению материалов.
Технический параметр
Модель Размер загрузочного отверстия (мм) Макс. Размер порции (мм) Настройка разряда (мм) Производительность (т/ч) Мощность (кВт) Дж. У(тон) Размер (мм)
УИК-80 850x510 425 40-175 65-280 75 8.9 2725 x2040x1910
ПЭК-100 1000x760 630 70-200 150-350 110 21.39 3760 x 2280 x 2080
PEC-125 1250x950 750 100-250 290-500 160 47.41 4210 x2775x3265
ПЭК-145 1500x1070 850 125-300 385-800 200 59.25 4735 x 2995 x 3685
ПЭК-160 1600x1200 1000 150-300 450-1200 250 95.94 5790 x3275x4680
