Тип дробилок: роторные
Способ перемещения: стационарные

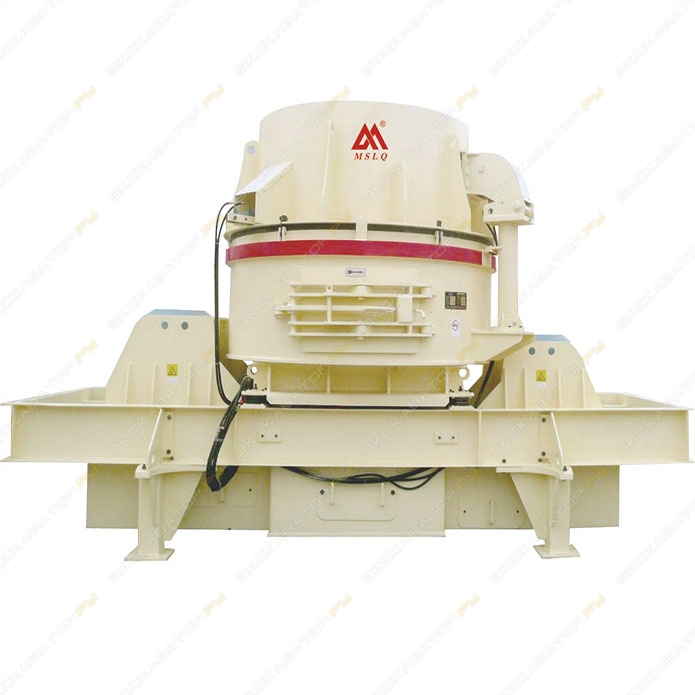

Машина для производства песка (ударная дробилка с вертикальным валом) производства MSLQ оснащена передовыми технологиями и вобрала в себя преимущества дробилок с вертикальным валом, представленных на рынке горнодобывающего оборудования. Это дробилка с вертикальным валом, соответствующая передовому отечественному уровню благодаря технологическим инновациям. Благодаря уникальной конструкции ротора и использованию износостойких материалов эта машина не только повышает производительность и качество продукции, но и снижает производственные затраты и расход быстроизнашивающихся деталей. Дробилка широко используется для среднего и мелкого дробления, производства песка и обработки каменных материалов, необходимых для строительства, гидротехнических сооружений, железных дорог, высококачественных автомагистралей и производства промышленного песка. Дробилке можно подвергать следующие материалы: известняк, речной сланец, базальт, гранит, железную руду, металлическую руду и другие цветные руды, строительные заполнители и другие средне- и сильноабразивные материалы с твердостью не более 250 МПа.
Основные моменты дизайна
1) Конструкция с центральной раздвижной дверью: независимо от размера центрального отверстия материал попадает в ротор по центру, и ротор работает более плавно. В верхнем бункере других дробилок используется конструкция с одной раздвижной дверью.
2) После того как центр полностью закрыт, воздух не может проникнуть внутрь, и количество пыли значительно уменьшается.
3) Это удобно для осмотра, обслуживания и замены изнашиваемых деталей. В других моделях из камня и железа, как отечественных, так и зарубежных, нет центральной дверцы для доступа.
Во время технического обслуживания необходимо открывать верхний загрузочный бункер. Это значительно сокращает время обслуживания оборудования и повышает эффективность работы.
4) Модели «камень по камню» и «камень по металлу» оснащены переливными отверстиями. Регулируя размер центрального загрузочного отверстия, можно увеличить или уменьшить переливной поток, а также изменить производительность и эффективность дробления. При дроблении камня низкой твёрдости используется модель «камень по металлу». Увеличив перепад давления, можно добиться эффекта смешивания железа и камня, что не только повысит производительность дробилки, но и позволит избежать чрезмерного измельчения материала и улучшить его качество.
5) Используется плоская наковальня, большинство камней ударяется о середину, что повышает вероятность образования песка. Некоторые изделия имеют цилиндрическую форму, удар приходится не на центр, а в зазор легко попадает грязь и песок, что снижает эффективность удара камня о железо.
6) Ротор с глубоким пазом, большой высоты, производительность выше, чем у отечественного оборудования того же типа, и сопоставима с производительностью оборудования того же типа известных международных брендов.
7) Четырёхканальная крыльчатка. Крыльчатка имеет четырёхканальную конструкцию, что повышает пропускную способность. Все ударные дробилки с вертикальным валом других отечественных производителей имеют трёхканальную конструкцию.
8) Система смазки с использованием тонкого слоя масла обеспечивает автоматическую смазку и не требует ежедневного обслуживания вручную. Благодаря меньшему количеству масла, защите от утечки, пониженного напряжения и перегрева, а также большому вентилятору охлаждения обеспечивается эффективный отвод тепла. Низкотемпературный нагрев подходит для использования в условиях низких температур в северных регионах зимой.
9) Идеальная система управления (опционально): используется пускатель ABB с защитой от перегрузки по току, перенапряжения, пониженного напряжения, короткого замыкания и обрыва фазы; дистанционным управлением; защитой от вибрации; отображением температуры в режиме реального времени. Пускатель работает в связке со станцией смазки, и рабочее состояние станции смазки контролируется в режиме реального времени.
10) В ключевых компонентах используются продукты всемирно известных брендов, что обеспечивает надёжность изделия. Вспомогательные импортные подшипники, пускатели ABB, импортные станции смазки тонким слоем масла, немецкие уплотнения Deshi и т. д.
Экономичность
1) Полости «камень по металлу» и «камень по камню» легко взаимозаменяемы, что позволяет сократить расходы на закупку;
2) Мощный ротор с глубокой полостью, одна машина обеспечивает более высокую производительность, сокращает количество производственных линий и общие расходы на закупку;
3) Используется четырёхканальный ротор, в котором на одну разбрасывающую головку меньше, чем в пятиканальном роторе;
4) Разбрасывающая головка блочного типа имеет более высокий коэффициент использования и обеспечивает большую экономию, чем разбрасывающая головка цельного типа;
5) Тонкая масляная смазка имеет меньшее внутреннее сопротивление и потребляет меньше энергии, чем консистентная смазка;
6) По сравнению с одноразовым использованием консистентной смазки, циркуляционное использование тонкой масляной смазки обходится дешевле.
7) Основные производители быстроизнашивающихся деталей — всемирно известные бренды, обеспечивающие высокое качество и износостойкость.
Экологичность
В отечественных и зарубежных моделях для ковки камня и железа не предусмотрена загрузка в бункер, а центральное отверстие не может быть полностью закрыто, поэтому при сухом производстве образуется большое количество пыли. В нашей модели для ковки камня и железа предусмотрена конструкция переливной дверцы, которая позволяет регулировать центральное отверстие и открывать его на нужную ширину, чтобы обеспечить полную загрузку, предотвратить попадание воздуха через центральное отверстие и уменьшить запылённость.
Широкие возможности адаптации
1) Машина может осуществлять замену камня на камень и камня на железо путем замены камеры дробления, что позволяет адаптировать ее к различным типам горных пород;
2) Она выполняет различные функции по тонкому дроблению, формовке и производству песка для различных процессов;
3) Она подходит для производства сухого и влажного песка, а также для обработки вязких камней.
Принцип работы
Машина состоит из двигателя и основания двигателя, крышки цилиндра и гидравлического устройства открывания, цилиндра и рамы, роторной части, системы смазки и т. д. Роторная часть приводится в движение двигателем через шкив и вращается с высокой скоростью. Крупный материал попадает на платформу ротора через загрузочный бункер и выбрасывается под действием центробежной силы, возникающей при быстром вращении платформы ротора. Они сталкиваются друг с другом и многократно циркулируют, в результате чего крупный материал превращается в требуемый мелкий материал, который выпадает из нижнего бункера и попадает на следующий этап просеивания и очистки, что позволяет превратить камень в требуемый искусственный песок.

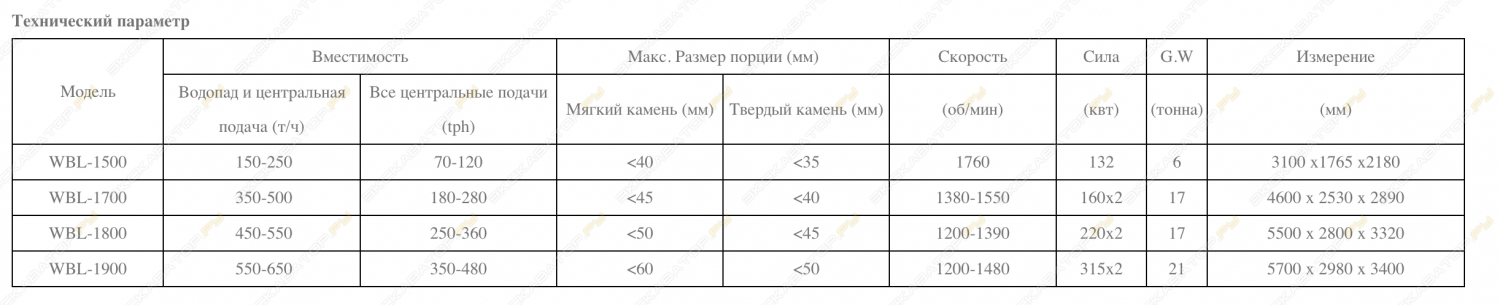

Технический параметр
Модель Вместимость Макс. Размер порции (мм) Скорость Сила G.W Измерение
Водопад и центральная подача (т/ч) Все центральные подачи (tph) Мягкий камень (мм) Твердый камень (мм) (об/мин) (квт) (тонна) (мм)
WBL-1500 150-250 70-120 <40 <35 1760 132 6 3100 x1765 x2180
WBL-1700 350-500 180-280 <45 <40 1380-1550 160x2 17 4600 x 2530 x 2890
WBL-1800 450-550 250-360 <50 <45 1200-1390 220x2 17 5500 x 2800 x 3320
WBL-1900 550-650 350-480 <60 <50 1200-1480 315x2 21 5700 x 2980 x 3400
