Тип дробилок: конусные
Способ перемещения: стационарные

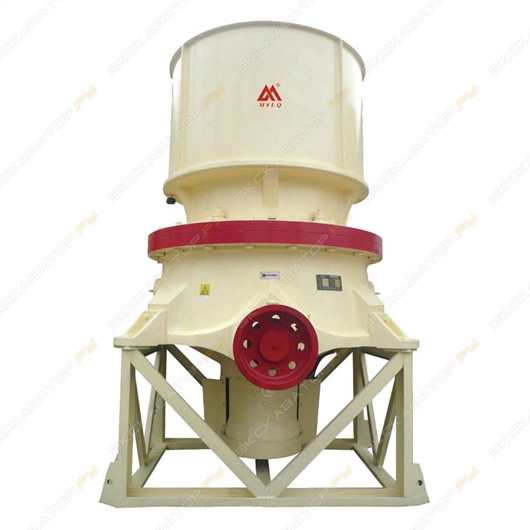

Одноцилиндровая гидравлическая конусная дробилка серии HC регулируется с помощью гидравлического давления. Подвижный конус равномерно перемещается вперед и назад вокруг центральной линии неподвижного конуса. Гидравлический механизм вместо механического позволяет сократить количество внешних механических устройств, а гидравлическая конусная дробилка обеспечивает интеллектуальное управление.
Из-за различий в принципах работы гидравлической конусной дробилки и пружинной конусной дробилки их конструкция и устройство отличаются. Регулировка размера выходного отверстия традиционной пружинной конусной дробилки осуществляется с помощью пружины. Если нужно увеличить диаметр выходного отверстия, ослабьте пружину, а если нужно уменьшить — затяните. Гидравлическая конусная дробилка намного удобнее: регулировка размера выходного отверстия осуществляется автоматически с помощью поршня гидравлического цилиндра. При увеличении производительности можно добиться желаемого результата, если контролировать подачу масла в гидравлический цилиндр. Однако, если необходимо уменьшить производительность, нужно контролировать количество возвращаемого масла в гидравлический цилиндр. Фиксированной точкой производительности пружинной конусной дробилки является точка подвеса и нижняя точка подвижного конуса. Фиксированной точкой регулируемого выпускного отверстия гидравлической конусной дробилки является нижняя точка неподвижного конуса. Таким образом, принципы работы гидравлической конусной дробилки и пружинной конусной дробилки различаются, как и их конструкция.
Гидравлическая конусная дробилка превосходит традиционную конусную дробилку по производительности с точки зрения общего принципа работы и конструкции. Гидравлическая конусная дробилка работает более эффективно и имеет более высокую пропускную способность. У неё больше возможностей для выбора материала. Выбор материала для традиционной конусной дробилки ограничен некоторыми хрупкими камнями и минералами. С помощью гидравлической конусной дробилки можно измельчать практически любые горные породы, а также выполнять грубое и мелкое дробление. Можно выполнять сложное сверхмелкое дробление.
Принцип работы
Подвижный конус и вертикальный вал приводятся в движение эксцентриковой втулкой, которая, в свою очередь, приводится в движение горизонтальным валом, шкивом и конической шестерней. Шкив приводится в движение двигателем через клиноременную передачу. Нижняя часть вертикального вала вставлена в эксцентриковую втулку, и при вращении эксцентриковой втулки вал описывает коническую поверхность. Таким образом, когда подвижный конус приближается к неподвижному конусу, руда измельчается. Руда попадает в машину через загрузочное отверстие и распределительную пластину, которая установлена на верхнем конце вертикального вала. Благодаря вращению вертикального вала возникает вибрация, и руда равномерно распределяется по конусу.
Преимущества конусной дробилки:
Дробильно-сортировочная машина серии MSLQ является результатом более чем десятилетнего накопления опыта в области разработки технологий, производства и технологических процессов. Наша продукция представлена по всему миру и используется для дробления и сортировки черных, цветных, золотых, редких металлов, неметаллических материалов и других минералов, а также для постоянно расширяющегося производства песчано-гравийных смесей и в других областях. Кроме того, наша продукция широко используется в различных отечественных шахтах и в сфере инженерного строительства (см. предыдущую таблицу характеристик).
Гидравлическая конусная дробилка серии MSLQ HC/SC обладает непревзойденными преимуществами:
Более глубокая камера дробления и больший размер подаваемых частиц, что особенно удобно при дроблении твердых пород в условиях тонкого измельчения.
Специально разработана и изготовлена для тяжелых и суровых условий эксплуатации, отличается повышенной надежностью.
Дробилка с постоянной камерой дробления, стабильной производительностью и более длительным сроком службы футеровки. Простота и дешевизна обслуживания.
Высокая гибкость: в зависимости от изменения производственных условий удобно регулировать степень дробления и производительность.
Система автоматической защиты от перегрузки и неожиданного попадания железной руды в сырье, а также система автоматической защиты от перегрузки и выгрузки железной руды в гидравлической конусной дробилке HC/SC обеспечивают простой подъем и опускание главного вала с помощью гидравлического цилиндра, который не только позволяет регулировать параметры выгрузки, но и выполняет функцию автоматической защиты дробилок.

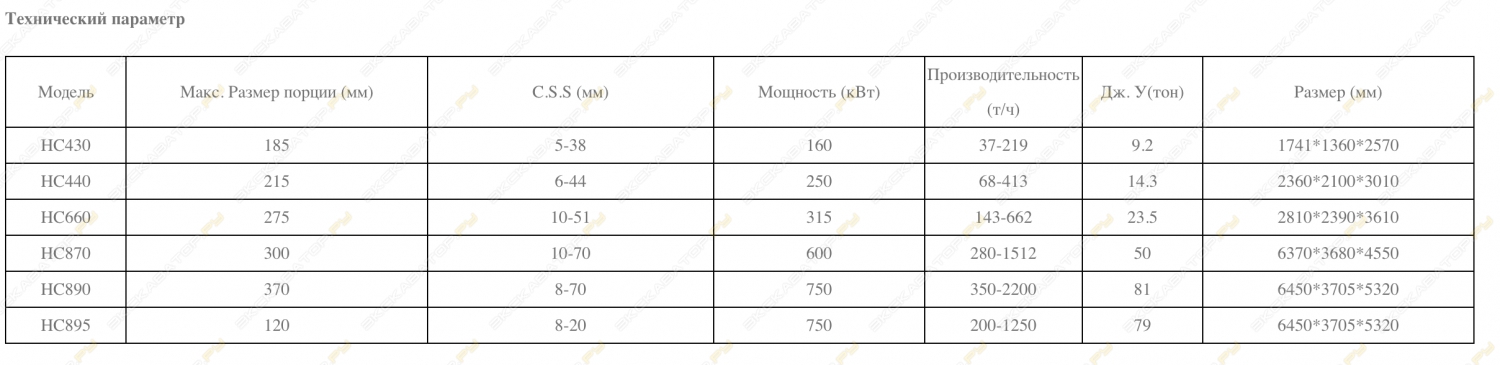

Технический параметр
Модель Макс. Размер порции (мм) C.S.S (мм) Мощность (кВт) Производительность (т/ч) Дж. У(тон) Размер (мм)
HC430 185 5-38 160 37-219 9.2 1741*1360*2570
HC440 215 6-44 250 68-413 14.3 2360*2100*3010
HC660 275 10-51 315 143-662 23.5 2810*2390*3610
HC870 300 10-70 600 280-1512 50 6370*3680*4550
HC890 370 8-70 750 350-2200 81 6450*3705*5320
HC895 120 8-20 750 200-1250 79 6450*3705*5320
