Описание
Функционал передвижной ЭТЛ-35К:
• высоковольтные испытания силовых кабелей до 35 кВ переменным напряжением 60 кВ сверх низкой частоты 0.01-0.1 Гц;
• прожиг повреждённой изоляции силовых кабелей;
• поиск места повреждений высоковольтных кабелей методом отраженных импульсов и методом отражения;
• «безпрожиговый метод» (arc reflection);
• поиск места повреждений высоковольтных кабелей;
• выбор кабеля из пучка кабелей;
• поиск места повреждения оболочки кабелей;
• испытание сопротивления изоляции;
• комплексная проверка электрических установок.
• измерения тангенса угла диэлектрических потерь и емкости высоковольтной изоляции;
• определение локализации частичных разрядов на элементах высоковольтного оборудования;
• измерение параметров холостого хода, короткого замыкания и коэффициента трансформации силовых и измерительных трансформаторов;
• проверка выключателей с номинальным током до 200 А;
• измерение электрического сопротивления постоянному току объектов, обладающих значительной индуктивностью.
Варианты шасси: Fiat, Mercedes, Ford, MAN, Volkswagen, Renault, Peugeot, Iveco, УАЗ, КАМАЗ, ГАЗ, ПАЗ.

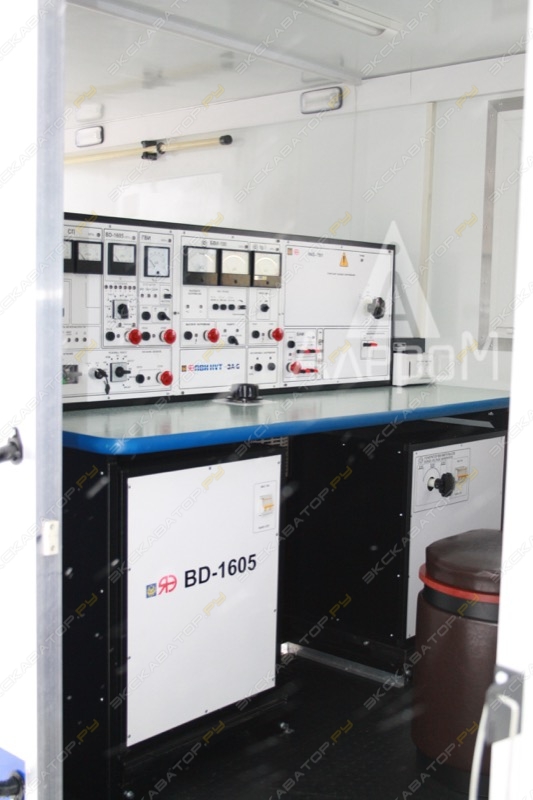

В кузов фургон устанавливается промышленный компьютер и многофункциональное устройство.

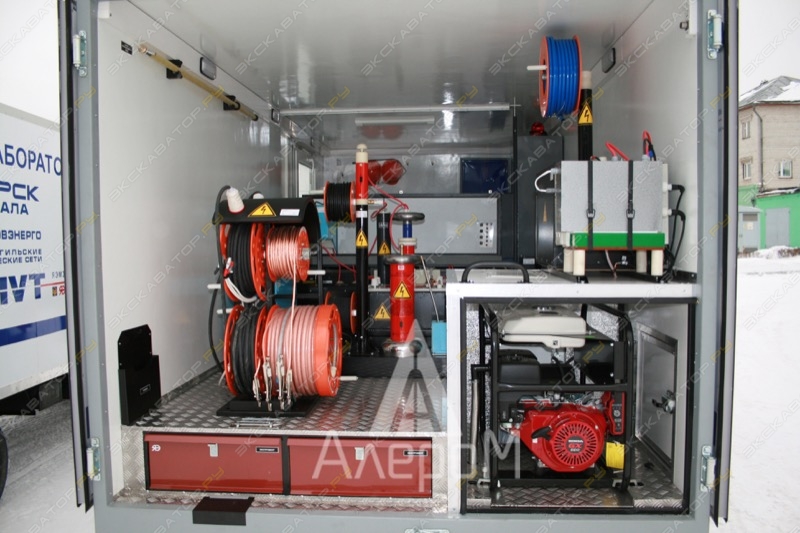

Состав:
• блок управления (сетевой блок, блок управления, регулятор напряжения);
• блок высоковольтных испытаний (источник испытательного напряжения ТОТ 6 100/70, портативная установка VLF-6022 CMF для высоковольтных испытаний на сверхнизкой частоте 0, 1 Гц, автоматический регистратор данных ADL-1, детектор частичных разрядов XDP-2);
• блок поиска мест повреждений (блок прожига УП 7-05, генератор высоковольтный импульсный ГВИ 32/30, акустический 2-х канальный поисковый комплект SUPER-D.A.D., комплект присоединительных устройств, устройство AR-20 для реализации метода Arc Reflection, индуктивный поисковый комплект IFL-1210, пост измерительный S 710, рефлектометр TDR 109);
• измерительный модуль (измеритель трехфазный СА540, устройство для проверки выключателей номинальным током до 200 А САТУРН-М2, омметр ВИТОК, блок низковольтных измерений диэлектрических потерь ИДП, блок низковольтных измерений БНИ);
• модуль безопасности коммутации (блок кабельных барабанов, система обеспечения электробезопасности).
Комплект документов:
• руководство по эксплуатации ЛВИ 3;
• паспорт на лабораторию ЛВИ 3;
• гарантийный талон;
• техническая документация на автомобиль;
• документы для постановки на учет в ГИБДД;
• метрологическая аттестация лаборатории.
Гарантия - 12 месяцев. Сервис в Москве и Ярославле.
Под заказ. Бесплатная доставка.
