Колесный асфальтоукладчик с функцией трамбовки является разработкой швейцарской компании AMMANN. Данная машина обладает компактными размерами и предназначена для строительства и реконструкции пешеходных дорожек, ямочного ремонта дорожных покрытий. В России продвижением асфальтоукладчика Ammann PW 1500 занимается казанский дилер ЗАО Надежные машины
Асфальтоукладчик Ammann PW 1500

В нашей стране две беды, одна из них – дороги. Низкое качество дорожных покрытий и их аварийное состояние – популярные темы для обсуждения в СМИ и Интернете. Основной итог таких дискуссий – это вывод о том, что строительство качественных дорог невозможно без достойного финансирования и современной техники.

Швейцарская компания AMMANN занимается производством широкого спектра дорожной техники. Одной из разработок этой компании является компактный колесный асфальтоукладчик Ammann PW 1500, который по конструкции и внешне похож на асфальтоукладчики, которые используются при строительстве автомагистралей. Также в модельный ряд AMMANN входят более серьезные машины для строительства и ремонта дорог.

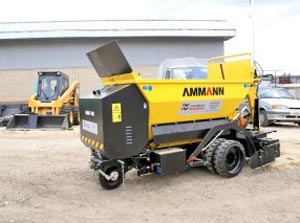

На первый взгляд трудно догадаться, что под традиционным с виду металлическим корпусом может находиться прецизионный механизм, который помогает превратить обычную работу по укладке дорожного покрытия в нетрудоемкий и быстрый процесс. Асфальтоукладчик Ammann PW 1500 оснащен силовым агрегатом Hatz, который находится спереди. Регулировка механизма укладки осуществляется двумя способами: механическим (посредством автоматического и ручного режима), а также с помощью гидравлики. Машина сделана по трехколесной схеме. Два задних колеса асфальтоукладчика  Ammann являются ведущими, а переднее колесо необходимо для управления поворотом.

Асфальтоукладчик Ammann PW 1500

Сжиженный газ поропан-бутан подогревает до нужной температуры загруженную асфальтовую смесь, что позволяет выдерживать требуемую пластичность асфальта. Асфальтовая масса подается к механизмам укладки и трамбовки, которые находятся в задней части машины. Изменение угла поперечного уклона дорожного полотна (для обеспечения стока воды) осуществляется посредством регулировок этих механизмов. С левой стороны асфальтоукладчика Ammann  подсоединяется стандартный газовый баллон. Три сопла, предназначенные для равномерного распределения температуры, находятся в области подогрева. Автоматическое поддержание заданной температуры нагрева смеси осуществляется с помощью температурных датчиков.

Контейнер для асфальта заполняет мини-погрузчик, с которым асфальтоукладчик Ammann PW 1500 работает в паре. Принимая во внимание варьируемую толщину асфальтового слоя и ширину укладки, запас смеси в бункере заканчивается достаточно быстро. Поэтому самым лучшим вариантом является использование асфальтоукладчика  Ammann вместе с мини-погрузчиком, обладающим вместительным ковшом. Укладка асфальтового материала может осуществляться в разных режимах. Так, реверс конвейерной ленты может применяться при попадании посторонних предметов (например, камней) в бункер. Этот режим позволит удалить все лишнее.

Асфальтоукладчик Ammann PW 1500

Обычная вода, находящаяся на проезжей части, является опасным врагом поврежденного асфальтового покрытия, особенно во время проезда многотонного транспорта. В то время, когда тяжелая машина, вроде грузовика, на большой скорости въезжает в лужу, а на дорожном покрытии имеются сколы и выбоины, происходит сильный гидроудар, который ведет к еще большему расширению трещин и сколов. Данное обстоятельство является причиной прогрессирующего увеличения размера выбоин. Еще одна причина появления трещин – это нарушение технологии укладки асфальта.

Для пешеходных дорог характерно другое несоблюдение параметров. Известно, как неприятны лужи, которые надо обходить в дождливую погоду и после нее, когда тротуар почти весь покрыт ими. В этом случае ровная укладка за счет выставленного угла стока воды и трамбовки не только создает наилучшую плотность укладываемой смеси, но и предотвращает образование внутренних трещин и полостей, которые способны быстро разрушить асфальтовое полотно. Также ровная укладка способствует непрерывному стоку воды с поверхности асфальта, а предварительная трамбовка предотвращает появление волн и вмятин.

Асфальтоукладчик Ammann PW 1500

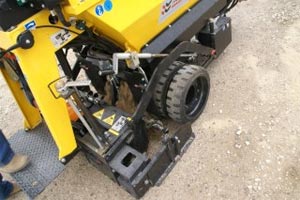

Традиционная конструкция полноразмерных укладчиков, в том числе асфальтоукладчика Ammann, предусматривает нахождение датчика (в виде концевика) сразу после транспортерной ленты. Его назначение – перекрывать выход из бункера для асфальтовой смеси в случае ее избытка. Асфальтоукладчик Ammann PW 1500 автоматически сбавляет ход, если начинает движение по неровной поверхности (например, уложенной волнами), заполняет впадины дополнительным асфальтом, ровняет и трамбует его. После прохода машины получается ровно уложенная и хорошо утрамбованная поверхность с выдержанным углом поперечного уклона для стока воды.

С помощью настроечного механизма легко и быстро регулируется ширина укладываемой полосы (в пределах 0,8 - 1,3 м). Также имеется возможность расширения полосы до 1,65 м. Можно установить дополнительные копирующие проставки, например, в случае необходимости укладки параллельно одной широкой полосы, состоящей из двух узких полос асфальта. Благодаря этим пластинам асфальтоукладчик Ammann PW 1500 создает ровный стык по высоте двух параллельных полос. Одновременно – для ямочного ремонта – можно работать с узкой шириной трамбовки и укладки (до 25 см).

Асфальтоукладчик Ammann PW 1500

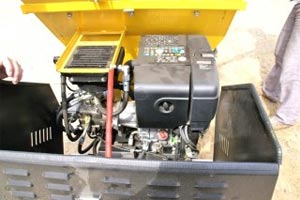

Асфальтоукладчик Ammann PW 1500 сам по себе не является шумным. Но дополнительно моторный отсек может быть оклеен шумоизоляционным покрытием, что позволит свести шум от работы машины к минимуму.

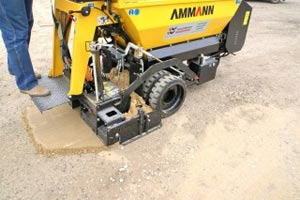

Знакомство с асфальтоукладчиком Ammann во время его работы также интересно, как изучение особенностей конструкции и комплектации. Короткое тестирование проводилось на песчаном покрытии, которое обладает определенными свойствами асфальтовой смеси и способностью хорошо трамбоваться. Чтобы продемонстрировать основные возможности машины этого было достаточно.

Наибольший интерес вызвал этап тестирования, на котором нужно было продемонстрировать работу асфальтоукладчика Ammann на площадке с маленькой ямой. Как поведет себя машина? Как оказалось, асфальтоукладчик Ammann PW 1500 немного замедлил ход и продолжил движение. Несмотря на неровности, в итоге получилась безукоризненно ровная поверхность уложенного и утрамбованного песка. Операции, связанные с укладкой при движении, выполняются в автоматическом режиме. Водитель должен только направлять машину по нужному курсу.

Асфальтоукладчик Ammann PW 1500

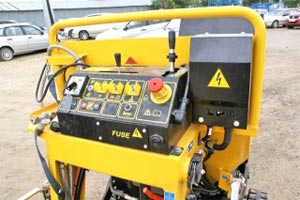

Во время работы асфальтоукладчика Ammann PW 1500 водитель находится на откидной площадке – сзади машины. Перед началом движения нужно запустить дизель, выставить настройки ширины, высоты и угла наклона трамбующих секций. Далее следует нажать на компактный переключатель направления движения. Если требуется движение вперед, то переключатель нужно просто нажать. При движении задним ходом переключатель следует постоянно удерживать в фиксированном положении. Это специально сделано для того, чтобы водитель мог постоянно контролировать ситуацию сзади укладчика, и не отвлекался. Посредством вертикального рычажка осуществляется управление поворотом.

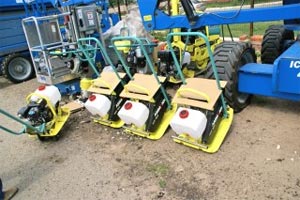

Немного дальше на той же площадке находились разнокалиберные трамбовки, катки и виброплиты. Принимая во внимание качество работы и высокую скорость дорожной техники, достаточное количество этих механизмов может оставить низкое качество тротуаров и дорог в прошлом.

По материалам "Автоклуб-Казань"
Фотографии - "Автоклуб-Казань"
