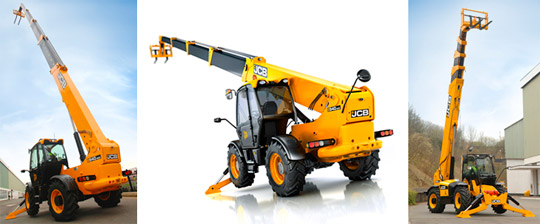

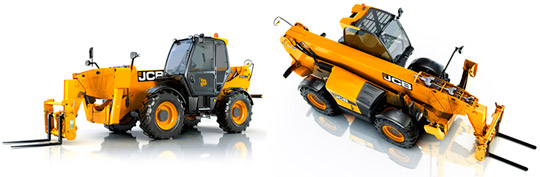

Стрела нового телескопического погрузчика JCB 540-200 была разработана специально для строительной сферы: в ней использован более легкий материал высокого качества, что позволяет увеличить грузоподъемность на вылете.
Стрела состоит из пяти ступеней, что обеспечивает минимальную общую длину машины и максимальную маневренность на рабочей площадке.
Данная пятиступенчатая стрела оснащена внутренней системой цилиндров и цепей, что обеспечивает пропорциональное удлинение стрелы.
В конструкции цепи и системы роликов используется предварительно смазанная цепь и герметизированные на весь срок эксплуатации ролики, что сокращает необходимость смазки, увеличивая интервалы между ТО и минимизируя время простоя машины. Для максимизации устойчивости при работе на таких высотах впереди установлены стабилизаторы, которые обеспечивают компактность и устойчивость опорной поверхности машины и полное спокойствие оператора.
Во всех погрузчиках JCB Loadall оголовок стрелы является цельной конструкцией, что позволяет минимизировать нагрузки на внутреннюю часть стрелы во время работы.
Одиночная вспомогательная гидролиния поставляется в стандартной комплектации для быстрой и легкой замены навесного оборудования. Это сочетается с новой стандартной дренажной линией, которая помогает поддерживать соответствующее рабочее давление для использования такого оборудования, как удлинитель стрелы с лебедкой.
Оголовок стрелы оснащен обеспечивающей отличный обзор кареткой JCB Clearview, которая позволяет проводить быструю и легкую замену оборудования. Производительность увеличена за счет обзора установленного на вилы груза, что позволяет максимизировать подъем и точность размещения груза. Также в качестве опции присутствует оборудование для бокового смещения вил, которым легко управлять с помощью стандартной однопоточной вспомогательной гидролинии.
Ходовая часть выполнена из 20 мм боковых пластин и утолщенной пластиной платформы, а также двумя длинными кессонами для обеспечения прочности и жесткости всей конструкции.
Модель 540-200, оснащенная мостами JCB, использует ту же трансмиссию, что и нынешний флагман компании JCB – модель 540-170. Это обеспечивает минимальный диаметр поворота колес.
Машина укомплектована двигателем JCB Dieselmax мощностью 100 л.с., который обеспечивает максимальную мощность и крутящий момент. Большой капот, оснащенный пневматическим механизмом, легко открывается для обеспечения доступа ко всем точкам ежедневного осмотра, в том числе к маслу, воде и воздушному фильтру.
Что касается задней части машины, то стрела установлена снизу ходовой части, а шланги и цилиндры - внутри секций стрелы, что обеспечивает идеальный для оператора обзор над стрелой и чрезвычайно жесткую конструкцию, поддерживающую стрелу вне зависимости от нагрузки.
Машина оснащена встроенным в подлокотник сиденья джойстиком сервоуправления, который обеспечивает легкое, точное и чувствительное управление всей гидравликой.
Телескопический погрузчик JCB 540-200 оснащен гидравлическим насосом с переменным потоком до 120 л/мин для снижения времени цикла и одновременного многоцелевого использования.
Инструментарий в кабине смещен в одну сторону для обеспечения лучшего обзора спереди машины. Закругленные края крыши обеспечивают улучшенный верхний обзор через большое окно в крыше.
