Быстросъем Cat® поворачивает навески на 180 градусов

Компания Caterpillar теперь выпускает новый поворотный гидравлический быстросъем с двойной фиксацией (DLT) для смены навесного оборудования Cat®. Устройство делает мини-эскаваторы Cat массой 5 и 8 тонн более универсальными, поскольку оно позволяет наклонять навесное оборудование на 180 градусов. Конструкция повышает функциональность и производительность при профилировании грунта, сносе зданий и сооружений, очистке траншей и ландшафтных работах. Также этот быстросъем обеспечивает быструю смену навесного оборудования и, за счет этого, позволяет сократить затраты при ведении работ. Он совместим со стандартным оборудованием, которое крепится на пальцах, и позволяет использовать мини-экскаватор в конфигурации "прямая лопата".

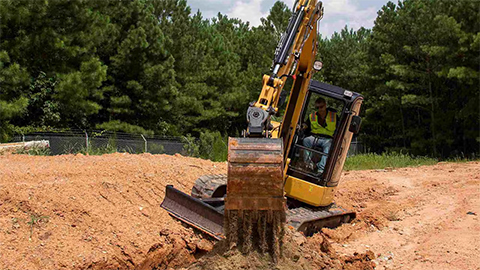

Новинка Cat® позволяет наклонять навесное оборудование на 180 градусов

Конструкция устройства DLT позволяет менять навесное оборудование, не покидая кабины, а внешний индикатор фиксирующего механизма дает возможность оператору визуально контролировать надежность крепления оборудования. Первичная система фиксации этого устройства использует клиновидную пластину, положение которой регулируется гидроцилиндром со встроенным запорным клапаном (разработка компании Caterpillar). Вспомогательный фиксатор включается под действием пружины и отключается гидроприводом при помощи вспомогательного контура гидросистемы.

Устройство DLT имеет закрытую конструкцию без внешних штоков цилиндра или подвижных деталей. Это обеспечивает оптимальную надежность, увеличивает срок службы компонентов и снижает расходы на владение. Все внутренние компоненты, подверженные износу, прошли термообработку для обеспечения максимального срока службы. Это также увеличивает срок эксплуатации подшипников, канавок уплотнения и поверхностей шестерен. Вращатель новой конструкции обеспечивает на 35 процентов больший удерживающий момент, снижает общую массу на 15 процентов и упрощает размещение гидравлических трубопроводов по сравнению с приводами, приобретенными на вторичном рынке. Кроме того, благодаря винтовым и закаленным шестерням, используемым в приводе, достигается продолжительный срок службы.

Масса устройства составляет 112 кг. Оно доступно для моделей 305C/D/E и E2; 305.5D/E и E2.
