Рассмотрим технические характеристики АГП-22.04 (второе название - ПСС-121.22), а также особенности устройства и эксплуатации автовышки. Производителем модели является ОАО "Автогидроподъемник"

1. Технические характеристики АГП-22.04
2. Устройство автоподъемника АГП-22.04
3. Электрика и управление
4. Масса, грузоподъемность
5. Аналоги

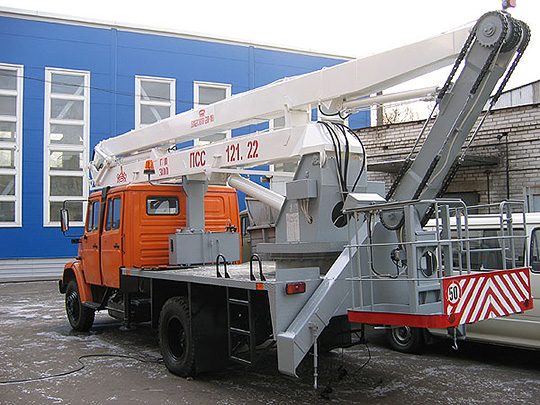

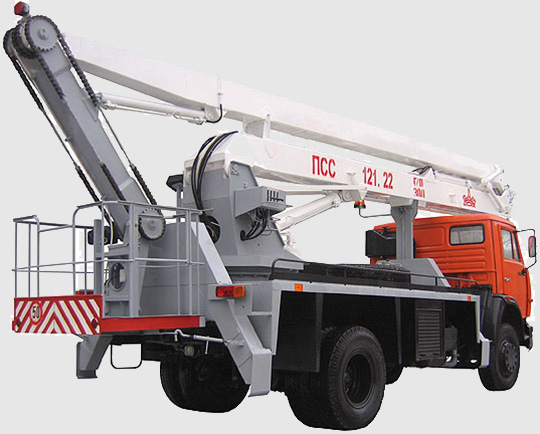

Производитель предлагает установить автоподъемник на одно из шести шасси. Три из них - производства ЗИЛ: 433362, 432932 и 433112. Также доступны варианты монтажа на УРАЛ-4320, КАМАЗ-43253 или КАМАЗ-43502.

Предназначение АГП-22.04 - доставка на высоту людей и оборудования при выполнении строительно-монтажных и электротехнических работ. Во втором случае подъемник комплектуется изолированной люлькой, благодаря чему при выполнении необходимых операций не требуется отключать электроэнергию. Но помните: напряжение на линии не должно превышать 1000 В. Также важны погодные условия (отсутствие осадков, тумана и изморози).

Технические характеристики АГП-22.04

В число основных технических характеристик любой автовышки входит рабочая высота. У рассматриваемой модели данный показатель достигает 22 м. Температурный режим: от - 40°С до +40°С. Допускается эксплуатация АГП-22.04 (ПСС-121.22) при скорости ветра не более 10 м/с (при работе на высоте до 10 м).

Устройство автоподъемника АГП-22.04

Основные компоненты автогидроподъемника - опорная и поворотная рамы, стрела с люлькой, гидравлическая и электрическая системы. Стрела является трехколеной. Нормативный срок службы металлоконструкций, по заявлению производителя, составляет 10 лет.

Для АГП-22.04 доступно два варианта гидросистемы - релейная или пропорциональная (особенностью второй является более плавная работа). В обоих случаях устанавливается аксиально-поршневой гидронасос, гидрораспределители используются производства Италии и Дании. А силовые гидроцилиндры изготовлены непосредственно на ОАО "Автогидроподъемник". Безопасность работы достигается благодаря применению уплотнений, изготовленных из современных синтетических материалов, и наличию предохранительных клапанов, защищающих контуры работы гидросистемы от превышения давления.

Электрика и управление

При производстве автовышки АГП-22.04 используется полихлорвиниловый кабель (данный тип кабельной продукции не подвержен вредному воздействию световых лучей, масла и воды). Предпочтение было отдано бесконтактным датчикам, а в механизме поворота используется токосъемник.

Для управления подъемником предусмотрено несколько пультов. Первый отвечает за гидроопоры, второй - за рабочую корзину. Третий зависит от типа гидросистемы: в случае релейного исполнения предлагается пульт для управления движениями подъемника, при использовании пропорциональной гидросистемы - пульт управления движения на поворотной раме.

Комплекс устройств, ответственных за безопасность, включает ограничитель предельного груза (модель ОПГ-1-18), устройства аварийного опускания и ориентации пола люльки в горизонтальном положении, а также ряд других систем.

Масса, грузоподъемность

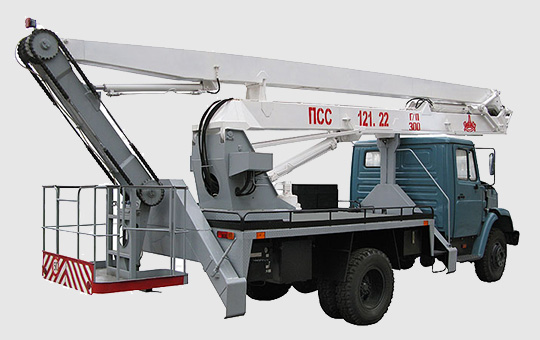

Грузоподъемность стрелы автогидроподъемника АГП-22.04 составляет 300 кг. Полная масса машины в зависимости от выбранного шасси варьируется от 8 700 до 15 340 кг. Самый "легкий" вариант - АГП-22.04 на базе ЗИЛ-433362 или ЗИЛ-432932 (обе модели - 4х2). Приведем отдельные характеристики данных машин.

Аналоги

К аналогам данной машины можно отнести следующие модели:
